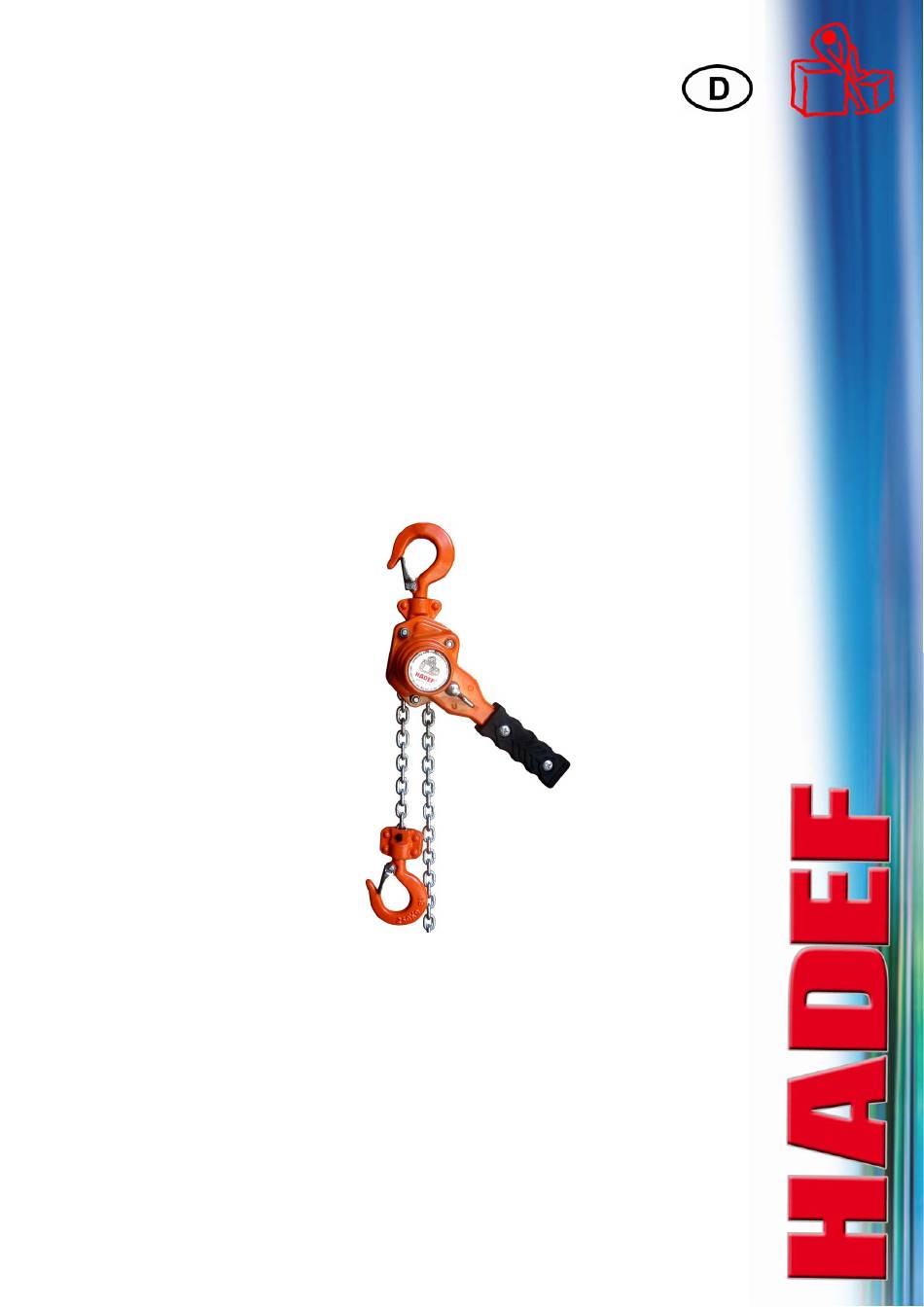

- Seite 1 Montage,- Betriebs- und Wartungsanleitung HADEF Ratschzug Figur 25/13 5.52.301.00.00.03 Rev.03...
-
Seite 2: Inhaltsverzeichnis
© by Heinrich de Fries GmbH Heinrich de Fries GmbH, Gauss Str. 20, D-40235 Düsseldorf Heinrich de Fries GmbH wird im Weiteren als HADEF bezeichnet. Originalbetriebsanleitung in deutscher Sprache. Übersetzungen in andere Sprachen sind aus dem deutschen Original erstellt. Eine Kopie kann schriftlich angefordert werden oder liegt auf www.hadef.de... -
Seite 3: Information
11.1 Wiederkehrende Prüfungen.................... 11 11.2 Prüfung - Lastkette ......................12 11.3 Prüfung - Lasthaken ......................13 11.4 Prüfung - Sperrklinke ...................... 13 11.5 Prüfung - Bremssystem ....................13 11.6 Prüfung - Aufhänge- und Lasthakenbolzen ..............14 Wartung ..................... 14 ... -
Seite 4: Sorgfaltspflicht Des Betreibers
GEFAHR! Nichtbeachtung der Instruktionen dieser Anleitung kann zu unvorhersehbaren Gefährdungen führen. Für daraus resultierende Sach- oder Personenschäden wird von HADEF keine Haftung übernommen. Das Gerät wurde unter Berücksichtigung einer Risikobeurteilung und nach sorgfältiger Auswahl der einzuhaltenden harmonisierten Normen, sowie weiterer technischer Spezifikationen konstruiert und gebaut. -
Seite 5: Bestimmungsgemäße Verwendung
GEFAHR! Um schwerste Verletzungen zu verhindern ist bei Arbeiten mit dem Gerät folgendes zu beachten: persönliche Schutzausrüstung benutzen keine langen offenen Haare tragen keine Ringe, Ketten oder anderen Schmuck tragen keine lose Kleidung tragen Nicht mit den Händen in die Ketten, Seile, Antriebsteile oder andere bewegliche Teile greifen Bestimmungsgemäße Verwendung Die zulässige Belastung der Geräte darf nicht überschritten werden! Ausgenommen ist eine evtl. - Seite 6 Die Geräte nur bestimmungsgemäß verwenden Die Geräte dienen allein zum Bewegen von Gütern. Personen dürfen in keinem Fall bewegt werden. Die Geräte nie über die angegebene zulässige Tragfähigkeit belasten Unfallverhütungsvorschriften (UVV) beachten Beim Einsatz außerhalb Deutschlands die jeweiligen nationalen Vorschriften beachten Gebäudewände, Decken, Böden oder Konstruktionen –...
-
Seite 7: Transport Und Lagerung
Umgebungstemperatur -20°C / +50°C, bei allen kraftbetriebenen Geräten -20°C / +40°C. Luftfeuchtigkeit 100% oder weniger, jedoch nicht unter Wasser. GEFAHR! Ein Einsatz in explosionsgefährdeter Atmosphäre ist untersagt! Aufbau HADEF Ratschzüge sind kompakte Geräte mit Aufhängehaken für den stationären Einsatz. Bild 2 5.52.301.00.00.03... -
Seite 8: Funktionsbeschreibung
Funktionsbeschreibung Durch Betätigen des Hebels wird die Last gehoben, gesenkt oder gespannt. Eine Lastdruckbremse verhindert das selbsttätige Senken der Last. HINWEIS! Beim „Überkopfarbeiten“ und „Verzurren“ können undefinierbar hohe Kräfte auftreten. Hierbei empfehlen wir Geräte mit Rutschkupplung zu verwenden. HINWEIS! Der beste Schutz vor Funktionsstörungen bei extremen Umgebungseinflüssen ist eine regelmäßige Benutzung des Gerätes. -
Seite 9: Montage
Montage Zur Vermeidung von Personen- oder Sachschäden müssen folgende Anweisungen beachtet werden: Kapitel "Sicherheit" lesen. Vor Belastungsvorgang auf sicheren Sitz der Haken achten. Hakensicherung muss geschlossen sein. Darauf achten, dass sich die Befestigungsposition weder durch die Last noch sonstige Einflüsse verändern kann. -
Seite 10: Inbetriebnahme
Die Bremse bleibt geschlossen (festgeklemmt), wenn: der Ratschzug ohne Absenken entlastet wird – dies ist z.B. bei vertikalem Heben/Senken oder bei horizontalem Ziehen/Spannen der Fall. der Lasthaken gegen das Gehäuse gezogen und dort festgeklemmt wird Die Kette bewegt sich nicht, die Last kann nicht abgelassen werden. Abhilfe: Ratschzug erneut belasten Bremse durch Absetzen der Last lösen... -
Seite 11: Sicherheitsprüfung
Sicherheitsprüfung Vor der ersten Inbetriebnahme, bzw. Wiederinbetriebnahme, ist zu prüfen, ob: ggf. vorhandene Befestigungsschrauben angezogen Steckbolzen, Klappstecker Sicherungseinrichtungen, vorhanden und gesichert sind. die Ketten korrekt angeordnet, geölt und in gutem Zustand sind Instandhaltung 10.1 Allgemeines Alle Überwachungs-, Wartungs- und Instandhaltungsarbeiten dienen dem sicheren Betrieb des Gerätes, somit sind sie gewissenhaft durchzuführen. -
Seite 12: Prüfung - Lastkette
11.1.1 Zu prüfende Teile Zu prüfen sind: Maße von Lastkette, Lasthaken, Sperrklinken, Bolzen, Sperrräder, Bremsbeläge. Diese sind mit den Tabellenmaßen zu vergleichen Sichtprüfung auf Verformungen, Abrieb, Anrisse und Korrosion VORSICHT! Bei Erreichen der jeweiligen Verschleißgrenze muss das Teil gegen ein neues Originalteil ausgetauscht werden. -
Seite 13: Prüfung - Lasthaken
Tabelle 2 Maße Kettengröße 7,1x21 7,9x23 8x24 9x24,8 9x27 10x28,1 10x30 13x36 16x45 238,5 260,6 272,1 281,2 300,8 318,6 340,7 408,3 505,6 22,3 24,1 25,3 26,1 28,1 29,6 31,8 37,9 47,4 11,9 14,4 WARNUNG! Bei Erreichen der Tabellenmaße durch Verschleiß oder Verformung die Kette austauschen! 11.3 Prüfung - Lasthaken Lasthaken... -
Seite 14: Prüfung - Aufhänge- Und Lasthakenbolzen
11.6 Prüfung - Aufhänge- und Lasthakenbolzen Aufhängebolzen Lasthakenbolzen Wartung 12.1 Lastkette Kettenverschleiß in den Gelenkstellen ist überwiegend auf ungenügende Wartung der Kette zurückzuführen. Um eine optimale Schmierung der Gelenke zu gewährleisten, muss die Kette in regelmäßigen, auf den Einsatz abgestimmten Zeitabständen, geschmiert werden. Kette mit kriechfähigem Öl, schmieren. -
Seite 15: Getriebe
12.3 Getriebe Regelmäßige Schmierstoffkontrolle ist erforderlich. Reinigung und Nachfettung der Verzahnung nach ca. 3 Jahren. Wir empfehlen einen Schmierstoff der Klasse EP2 oder gleichwertige Produkte. Verkürzte Wartungsintervalle bei schwierigen Betriebsbedingungen (z.B. Staub, permanenter Einsatz mit Nennlast usw.). 12.4 Gewindelastdruckbremse Bei der Überprüfung wird der Bremsbelagverschleiß kontrolliert. Die Bremsbeläge auswechseln, wenn die Verschleißgrenze bereits an einer Stelle des Belages erreicht ist, wie dies evtl. -
Seite 16: Abhilfe
Abhilfe Prüfen sie den Ratschzug indem sie auf die Geräusche achten: Beim Heben: Hebel vorwärts und rückwärts bewegen – sollte Klickgeräusche machen Beim Senken: Hebel nur rückwärts bewegen, nicht vorwärts – sollte Klickgeräusche machen Fehler Ursache Behebung Überbelastung Last auf Nennlast reduzieren Festsitzen der Last Freisetzen der Last Wartung durchführen und...
