Diagrama funcional: entrada - curva de mín.:
Esta entrada só funciona quando a entrada de arran-
que/paragem está fechada e a entrada da curva de
máx. aberta.
Curva de mín.
H
H
6.8 Controlo exterior analógico, 0-10 V
Os módulos de expansão, tipo MC xx, têm uma en-
trada de sinal para um transmissor analógico exte-
rior, de 0 a 10 V (corrente contínua), através dos
terminais 11 e 12. Por meio desta entrada, o circula-
dor pode ser comandado por um controlador exte-
rior, se aquele tiver sido programado para uma dos
seguintes modos de controlo:
• Curva constante.
O sinal exterior analógico posicionará a curva do
circulador dentro de uma zona intermédia entre a
curva de mínimo e a curva constante, seleccio-
nada segundo a característica indicada na fig. 19.
• Controlo de pressão constante ou proporcio-
nal.
O sinal exterior analógico controlará o ponto pré-
fixado, em termos de altura manométrica, entre o
ponto pré-fixado correspondente à curva de mín.
e o ponto pré-fixado seleccionado segundo a ca-
racterística indicada na fig. 19.
A uma tensão de entrada inferior a 0,5 V, o circula-
dor funcionará segundo a curva de mín. O ponto pré-
fixado não pode ser alterado.
O ponto pré-fixado só pode ser alterado quando a
tensão de entrada (input) for superior a 0,5 V.

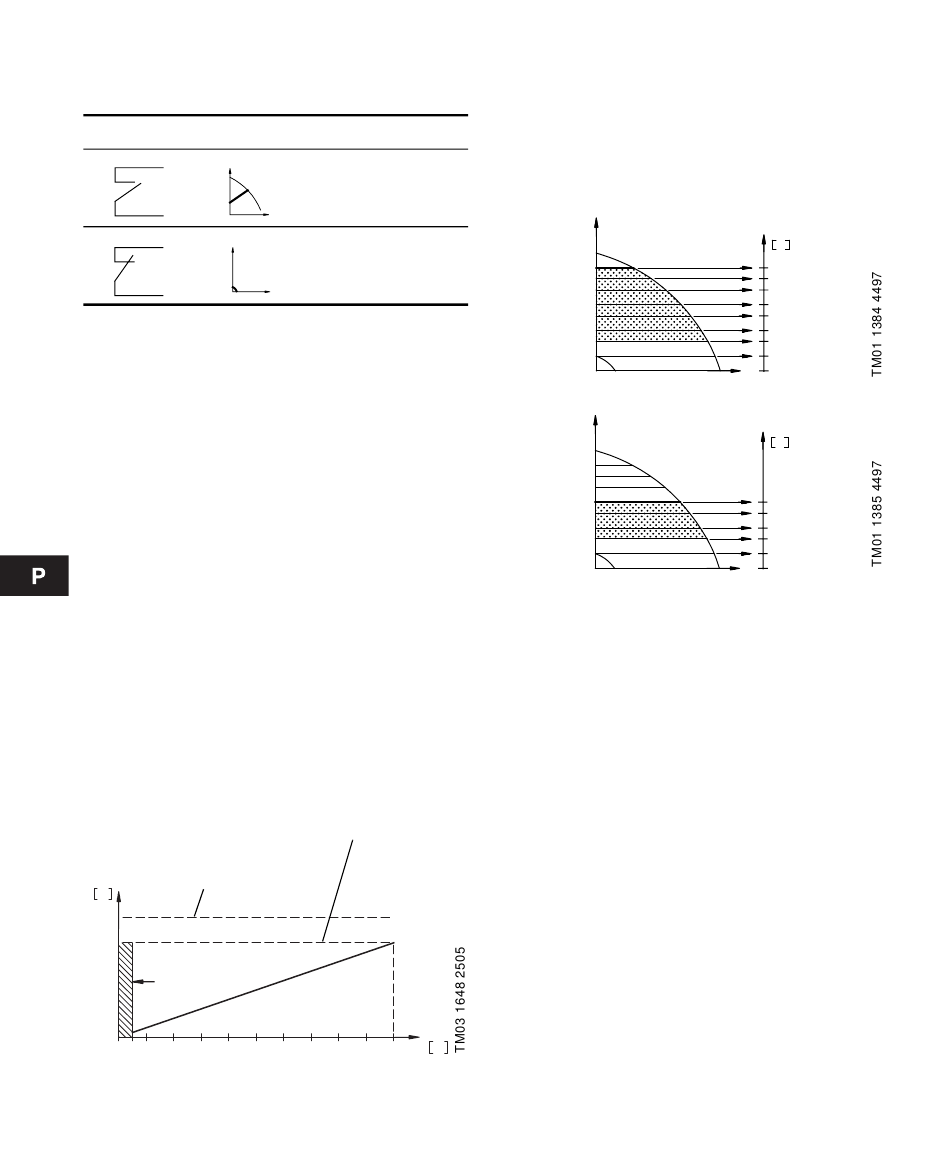

Fig. 19
Altura fixada/curva constante
Altura máx./
curva constante
H
m
Curva
de mín.
0
1
2
3
4
5
138
Funcionamento
normal
Q
Curva de mín.
(funcionamento
nocturno)
Q
6
7
8
9
10
U
V
Nota:
• A entrada da curva de máx., terminais 7 e 10,
deve estar aberta.
• A entrada da curva de mín., terminais 7 e 9, deve
estar fechada.
O exemplo em baixo ilustra a utilização de um con-
trolo analógico em tensão com um circulador em
modo de controlo de pressão constante:
Fig. 20
H
fixada
H
H
fixada
set
Nota: Como se pode verificar pela figura, a quanti-
dade de curvas que pode ser seleccionado através
do sinal analógico externo depende do ponto pré-fix-
ado do circulador, H
fixada
6.9 Desactivação do painel de controlo
Pode seleccionar-se por meio do R100.
Os botões do painel de controlo do circulador podem
ser desactivados. Esta medida destina-se a impedir
que pessoas não autorizadas possam alterar as con-
dições de funcionamento do circulador.

6.10 Comando remoto sem fios

Para o comando sem fios e a leitura de dados, utilize
o comando remoto R100 da Grundfos.
Para informações sobre o emprego do comando re-
moto, ver a secção 7.4 R100.
U
V
10
8,6
7,2
5,8
4,3
3,0
1,5
0,5
0
U
V
10
7,5
5,0
2,5
0,5
0
.
