7.3 Indstilling af løftehøjde
Pumpens løftehøjde indstilles ved tryk på tast "+"
eller "–".
Lysfelterne på betjeningspanelet vil indikere løftehøj-
den.

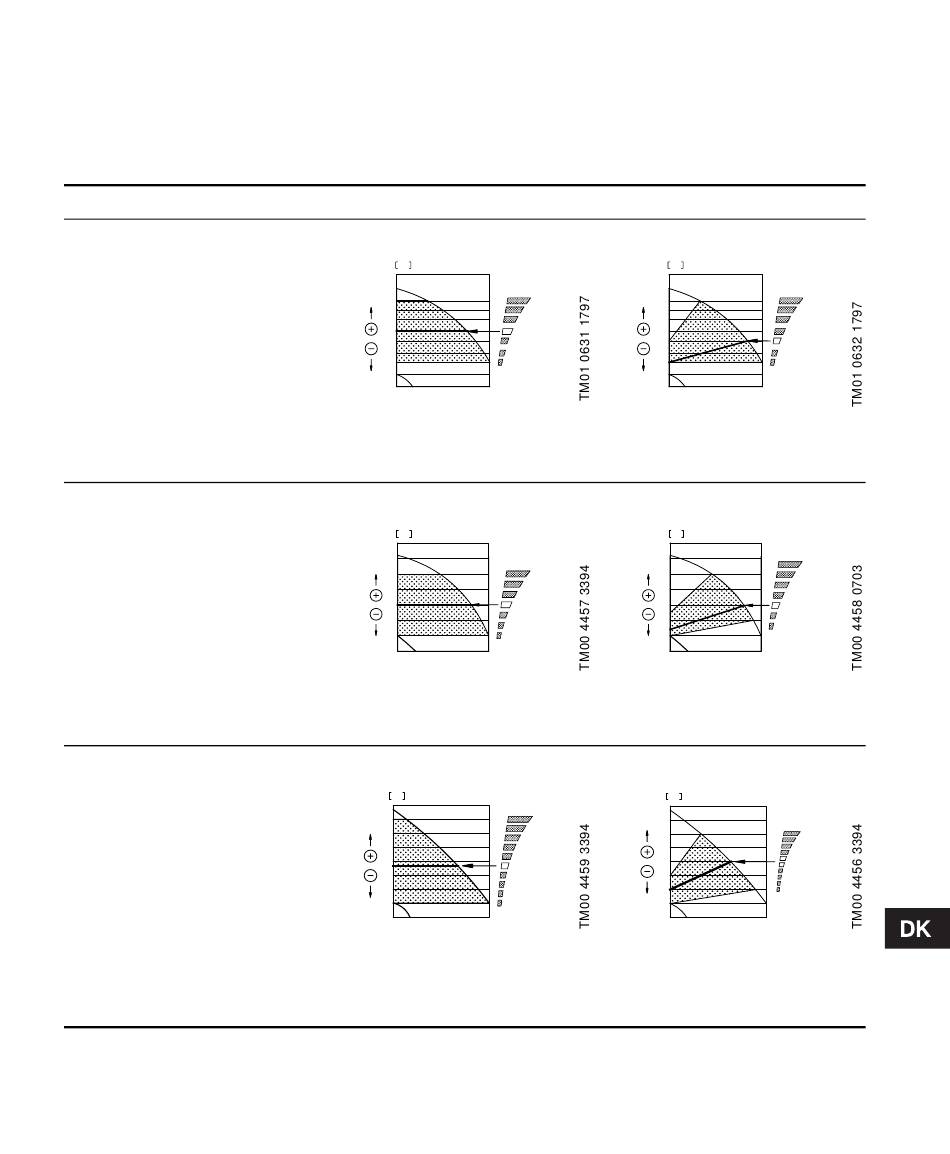

Eksemplerne i nedenstående tabel angiver, hvad
lysfelternes visning svarer til i løftehøjde.
UPE 25-40
UPE 25-40 A
UPE 32-40
UPE 25-60
UPE 25-60 A
UPE 32-60
UPE 25-80
UPE 32-80
UPE 40-80
UPE 50-80
Konstanttrykregulering
Fig. 22
m
H
4
3.5
3
2.5
2
1.5
1
0.5
0
Q Q
Lysfelt 4 lyser. Dette svarer til en
ønsket løftehøjde på 2,3 m.
Fig. 24
H m
6
5
4
3
2
1
0
Q Q
Lysfelt 4 lyser. Dette svarer til en
ønsket løftehøjde på 3,0 m.
Fig. 26
H m
7
6
5
4
3
2
1
0
Q
Lysfelt 5 lyser. Dette svarer til en
ønsket løftehøjde på 3,7 m.
Proportionaltrykregulering
Fig. 23
m
H
4
3.5
3
2.5
2
1.5
1
0.5
0
Q Q
Lysfelt 3 lyser. Dette svarer til en
ønsket løftehøjde på 1,8 m ved
maks. flow.
Fig. 25
H m
6
5
4
3
2
1
0
Q Q
Lysfelt 3 lyser. Dette svarer til en
ønsket løftehøjde på 3,0 m ved
maks. flow.
Fig. 27
m
H
7
6
5
4
3
2
1
0
Q
Lysfelterne 5 og 6 lyser. Dette
svarer til en ønsket løftehøjde
midt imellem de to lysfelter på
4,0 m ved maks. flow.
