Danfoss DHP-C Opti Technische Beschreibung Seite 17

Technische Beschreibung Hauswärmepumpen

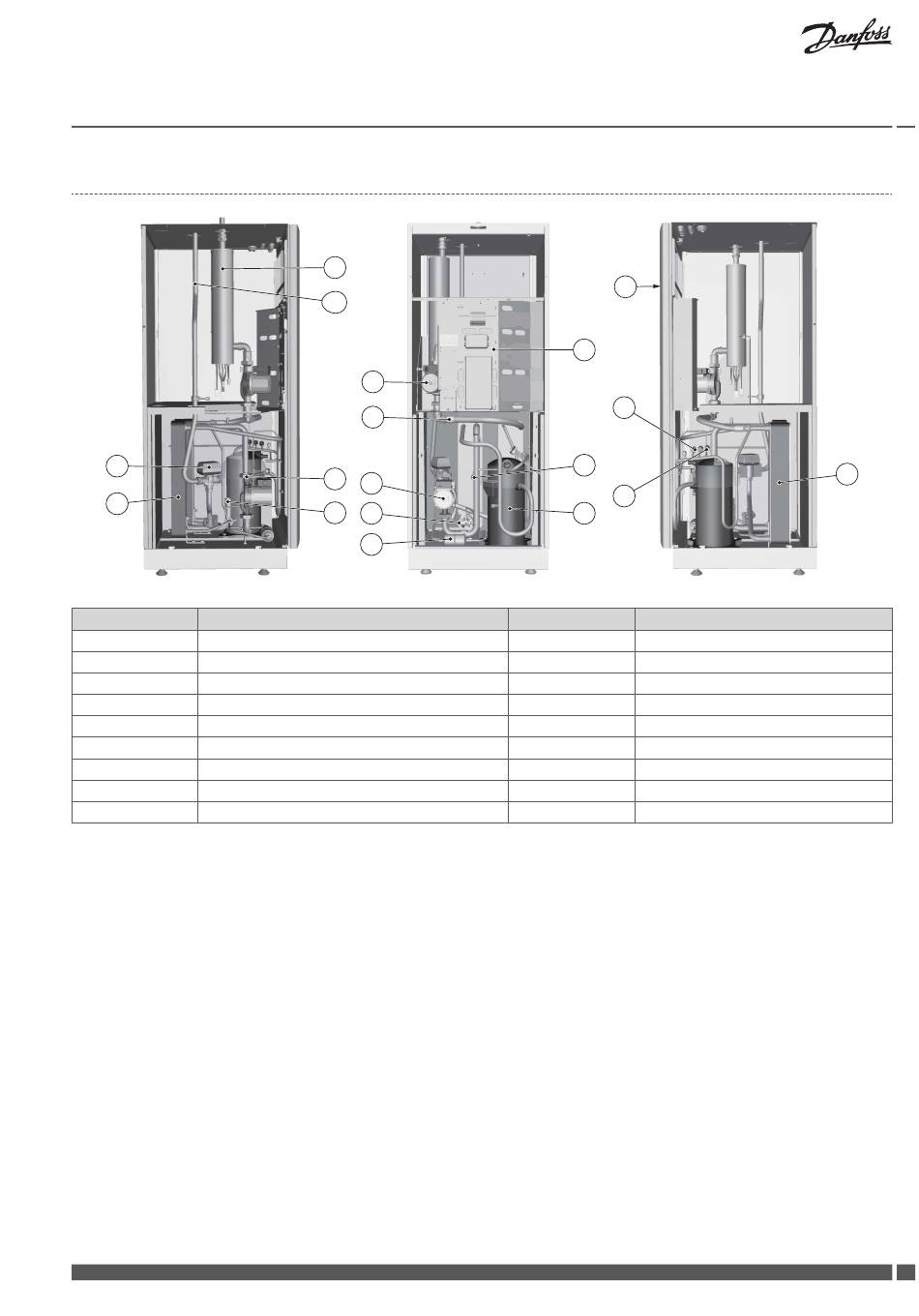

3.4 DHP-L, DHP-L Opti
3
4
Zeichenerklärung
1 Zusatzheizung, Heizpatrone an Vorlaufleitung
2 Rücklaufleitung, Heizungsanlage
3 Umschaltventil
4 Verdampfer, isoliert
5 Umwälzpumpe Heizungsanlage
6 Vorlauffühler, Heizungsanlage
7 Kälteträger aus
8 Umwälzpumpe Kälteträgersystem
9 Trockenfilter
Danfoss Heating Solutions
1
2
5
6
12
8
7 10
9
11
13
16
15
17
14
Zeichenerklärung
10 Expansionsventil
11 Bedienkonsole der Regelausrüstung
12 Kälteträger ein
13 Elektroschalttafel
14 Kompressor
15 Niederdruckpressostat
16 Betriebspressostat
17 Hochdruckpressostat
18 Verflüssiger mit Ablauf für Primärseite
VMGFX203
18
17
