Danfoss DHP-C Opti Technische Beschreibung Seite 19

Technische Beschreibung Hauswärmepumpen

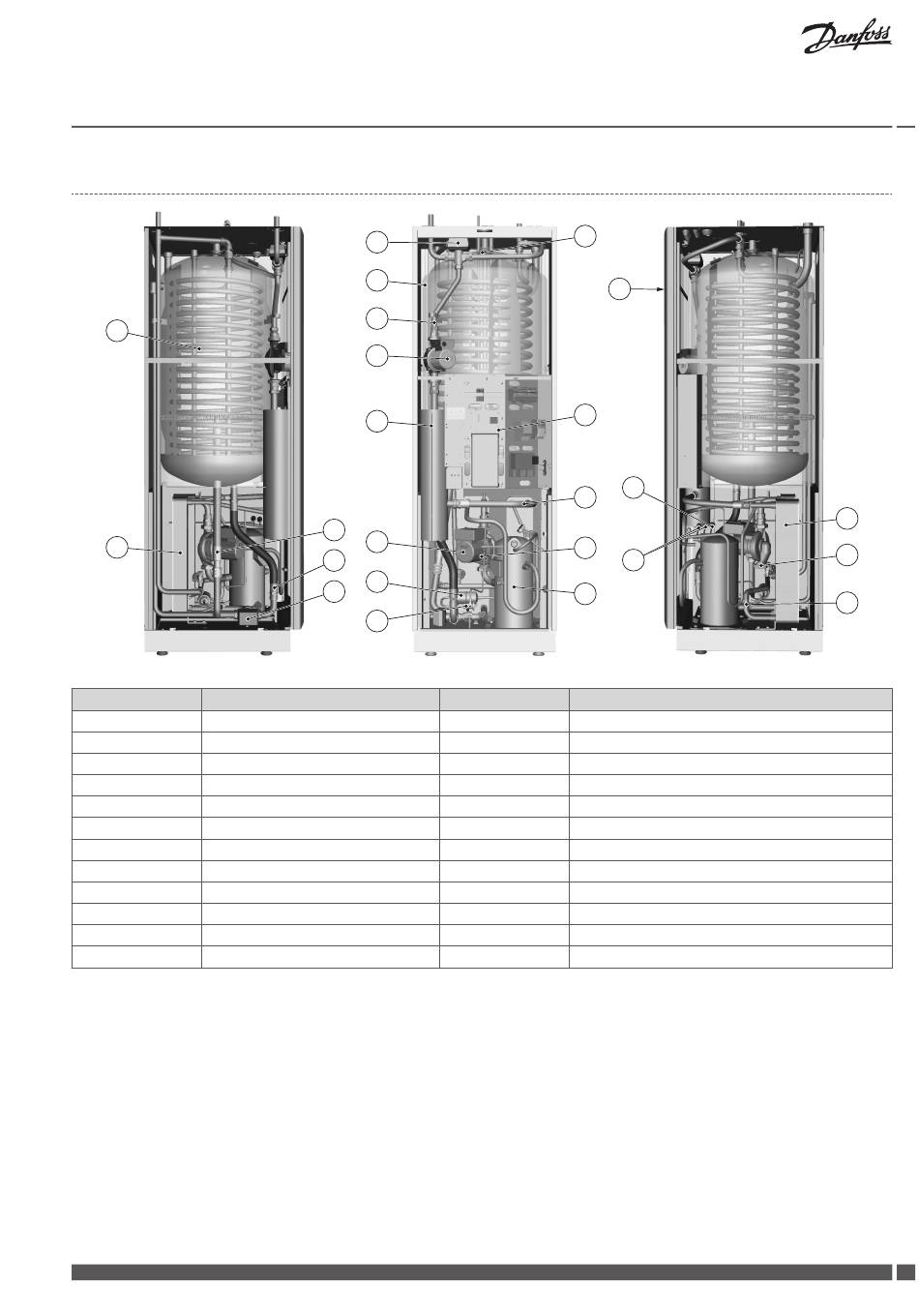

3.6 DHP-A Opti
1
3
Zeichenerklärung
1 Warmwasserbereiter, 180 Liter
2 Enteisungstank
3 Verdampfer, isoliert
4 Umschaltventil, Enteisung
5 Umschaltventil, Heizungsanlage
6 Vorlauffühler
7 Umwälzpumpe Heizungsanlage
8 Zusatzheizung (elektrisch)
9 Umwälzpumpe Kälteträgersystem
10 Kälteträger ein
11 Trockenfilter
12 Expansionsventil
Danfoss Heating Solutions
5
2
6
7
8
13
9
24
11
4
12
Zeichenerklärung
13
14
15
16
17
18
19
20
21
22
23
24
14
15
16
21
17
19
20
18
Kälteträger aus
Fühler, Warmwasser (Spitzentemperatur)
Bedienkonsole der Regelausrüstung
Elektroschalttafel
Vorlauf Heizungsanlage
Kompressor
Niederdruckpressostat
Betriebspressostate
Hochdruckpressostat
Verflüssiger mit Ablauf für Primärseite
Fühler Rücklauf Heizungsanlage
Kälteträger zum Enteisungstank beim Enteisen
VMGFX203
22
10
23
19
