Danfoss DHP-C Opti Technische Beschreibung Seite 15

Technische Beschreibung Hauswärmepumpen
3.2 DHP-H Opti Pro/DHP-H Opti Pro +
1
2
3

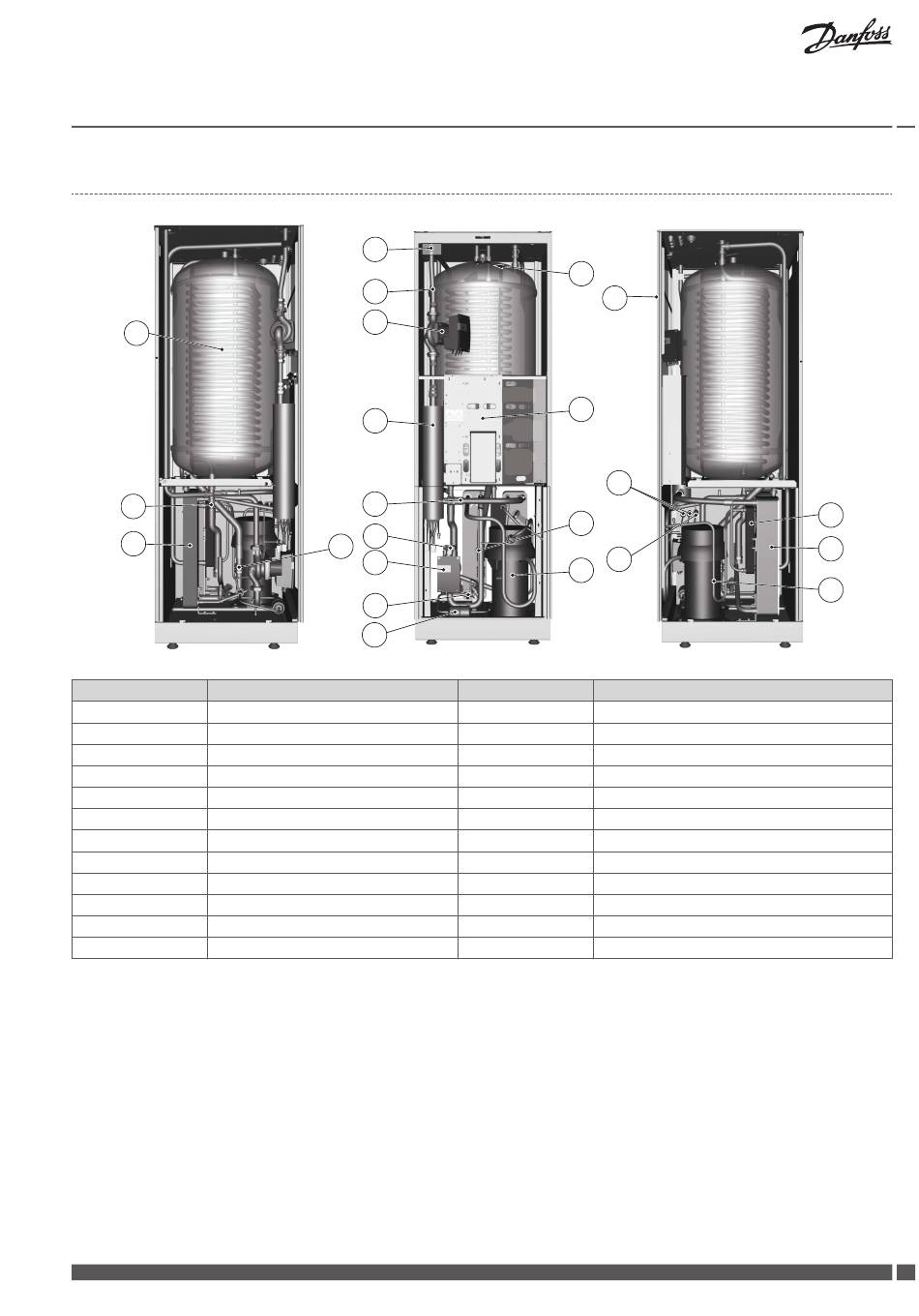

Zeichenerklärung
1 Warmwasserbereiter, 180 Liter
2 Fühler Rücklauf Heizungsanlage
3 Verdampfer, isoliert
4 HGW Mischerventil
5 Vorlauffühler, Heizungsanlage
6 Umwälzpumpe Heizungsanlage
7 Zusatzheizung (elektrisch)
8 Kälteträger aus
9 Vorlauf Heizungsanlage
10 Kälteträger ein
11 Umwälzpumpe Kälteträgersystem
12 Expansionsventil
Danfoss Heating Solutions
4
5
6
7
9
10
8
11
12
13
Zeichenerklärung
13
14
15
16
17
18
19
20
21
22
23
14
15
16
19
18
20
17
Trockenfilter
Fühler, Warmwasser (Spitzentemperatur)
Bedienkonsole der Regelausrüstung
Elektroschalttafel
Kompressor
Niederdruckpressostat
Betriebspressostat
Hochdruckpressostat
Verflüssiger mit Ablauf für Primärseite
Heißgastauscher
HGW-Fühler
VMGFX203
22
21
23
15
