Danfoss DHP-C Opti Technische Beschreibung Seite 16

Technische Beschreibung Hauswärmepumpen

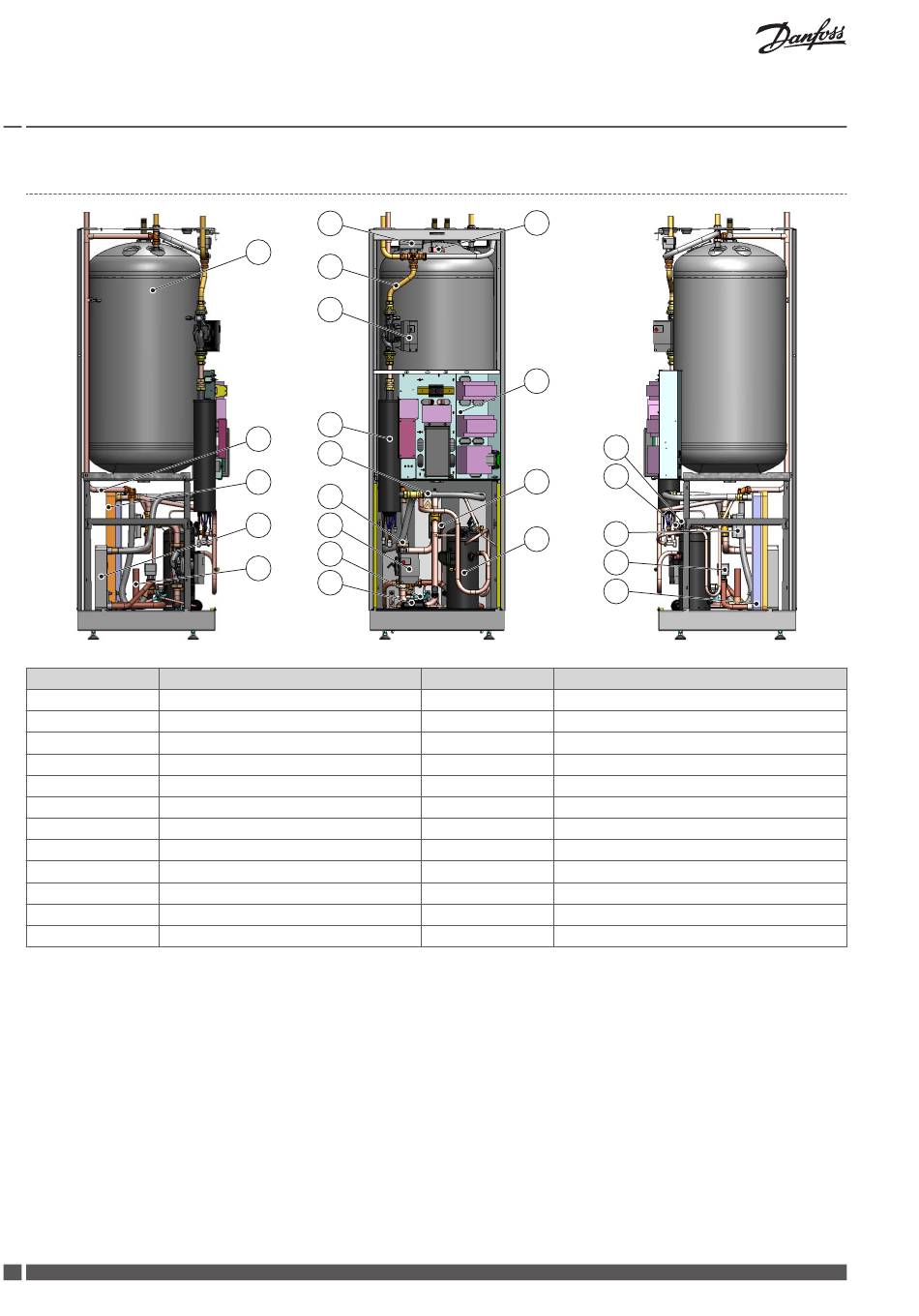

3.3 DHP-C Opti
Zeichenerklärung
1 Warmwasserbereiter, 180 Liter
2 Fühler Rücklauf Heizungsanlage
3 Verdampfer, isoliert
4 Wärmetauscher für Kälteträger
5 Mischerventil, Kälte/Wärme
6 Umschaltventil, Kälte/Wärme
7 Umschaltventil, Heizen/Warmwasser
8 Vorlauffühler
9 Umwälzpumpe, Heizungsanlage
10 Zusatzheizung (elektrisch)
11 Kälteträger ein
12 Vorlauf Heizungsanlage
16
7
1
8
9
10
2
12
3
11
4 14
15
13
16
VMGFX203
17
19
21
20
Zeichenerklärung
13 Kälteträger aus
14 Umwälzpumpe Kälteträgersystem
15 Expansionsventil
16 Trockenfilter
17 Fühler, Warmwasser (Spitzentemperatur)
19 Elektroschalttafel
20 Kompressor
21 Niederdruckpressostat
22 Betriebspressostat
23 Hochdruckpressostat
24 Verflüssiger mit Ablauf für Primärseite
23
22
5
6
24
