Technische Beschreibung Hauswärmepumpen
1.9

ENTEISUNGSKURVE

Um die Enteisung der Außeneinheit zu starten, führt der WP-Regler eine Berechnung mit Hilfe der Temperaturen des Kälteträgerrück-
laufs und der Außentemperatur durch.
Die Berechnung erfolgt mithilfe einer linearen Enteisungskurve, die so eingestellt werden kann, dass Wärmepumpe und Außenteil so
optimal wie möglich arbeiten. Die Änderung der Einstellung erfolgt dabei mit drei unterschiedlichen Werten: ENTEISUNGSKURVE 0, ENT-
EISUNGSKURVE -20 und AUSSEN STOPP. Die Enteisung startet, wenn die Temperatur am Kälteträgerrücklauf den eingestellten Grenz-
wert der Enteisungskurve bei einer Außentemperatur irgendwo auf der Enteisungskurve erreicht.
Die zwei hauptsächlich geänderten Parameter sind ENTEISUNGSKURVE 0 und ENTEISUNGSKURVE -20 Die Zahlen hinter ENTEISUNGS-
KURVE zeigen an, für welche Außentemperatur die Einstellung gilt, also für 0°C ENTEISUNGSKURVE 0 und für -20°C ENTEISUNGSKURVE
-20. Der Wert -20 für ENTEISUNGSKURVE -20 ist der für AUSSEN STOPP eingestellte Wert. Wenn der Wert für AUSSEN STOPP geändert
wird, verändern sich auch die Zahlen hinter ENTEISUNGSKURVE.
Die Werkseinstellung für AUSSEN STOPP ist -20°C. Bei dieser Außentemperatur wird der Betrieb des Kompressors gestoppt und die Zu-
satzheizung übernimmt den Betrieb. Der Wert für AUSSEN STOPP muss nur sehr selten geändert werden. Tests und reale Betriebszustän-
de haben gezeigt, dass -20 °C als Stopptemperatur ausgezeichnet funktioniert. Im Text und in den folgenden Abbildungen wird der
Wert -20 ℃ für AUSSEN STOPP verwendet.
Auf dem Display werden die Werte für ENTEISUNGSKURVE 0 und ENTEISUNGSKURVE -20 grafisch angezeigt.

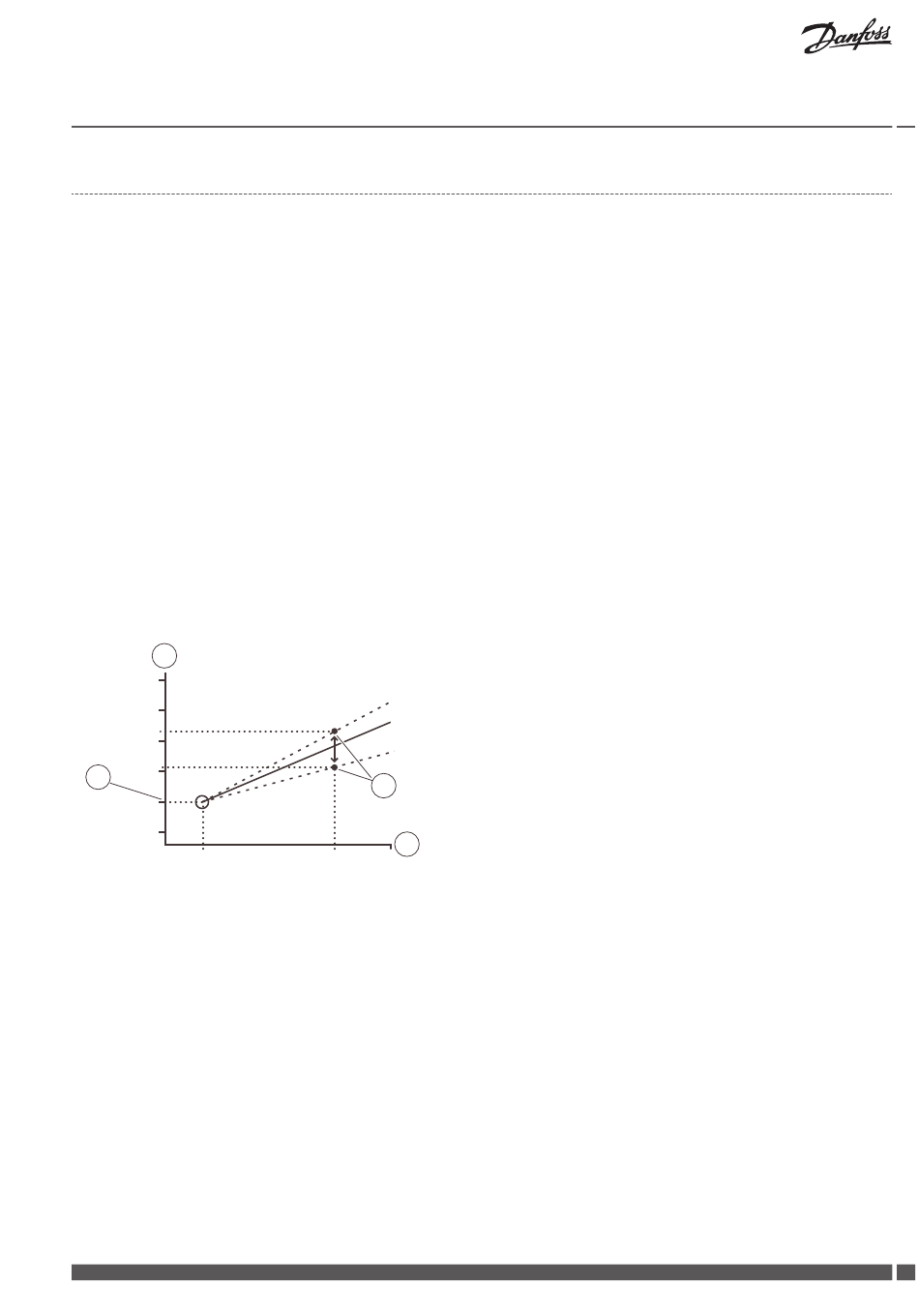

Wie der Wert für ENTEISUNGSKURVE 0 eingestellt werden kann
1
0
-1 6
4
-3 2
-2 5 -1 5
Der einzustellende Wert für AUSSEN STOPP bedeutet, dass der Kompressor nicht weiter für den Heizbetrieb oder die Warmwasserberei-
tung verwendet wird, wenn die Außentemperatur kleiner oder gleich dem Wert ist. Heizbetrieb und Warmwasserbereitung erfolgen
dann nur noch mithilfe der Zusatzheizung.
Der Wert für ENTEISUNGSKURVE 0 ist die Temperatur, die der Kälteträgerrücklauf erreichen darf, wenn eine Enteisung bei einer Außen-
temperatur von 0 °C starten soll.
Entsprechend ist der für ENTEISUNGSKURVE -20 eingestellte Wert die Temperatur, die der Kälteträgerrücklauf erreichen darf, wenn eine
Enteisung bei der in AUSSEN STOPP eingestellten Temperatur starten soll. Die Einstellung für ENTEISUNGSKURVE -20 bedeutet, dass der
Wert für AUSSEN STOPP (-20 °C) um zwischen 1 und 8 Grad verringert wird. Dies bestimmt also in diesem Fall, wie viel niedriger die
Temperatur des Kälteträgerrücklaufs als -20 °C sein darf.
Danfoss Heating Solutions
1
2
3
4
2
3
-5 5
Temperatur, einlaufende Kälteträgerleitung
Das einstellbare Intervall für ENTEISUNGSKURVE 0 ist eine Kälteträ-
gertemperatur zwischen -5 °C und -15 °C bei einer Außentempera-
tur von 0 °C.
Außentemperatur
Eingestellter Wert für ENTEISUNGSKURVE -20
VMGFX203
