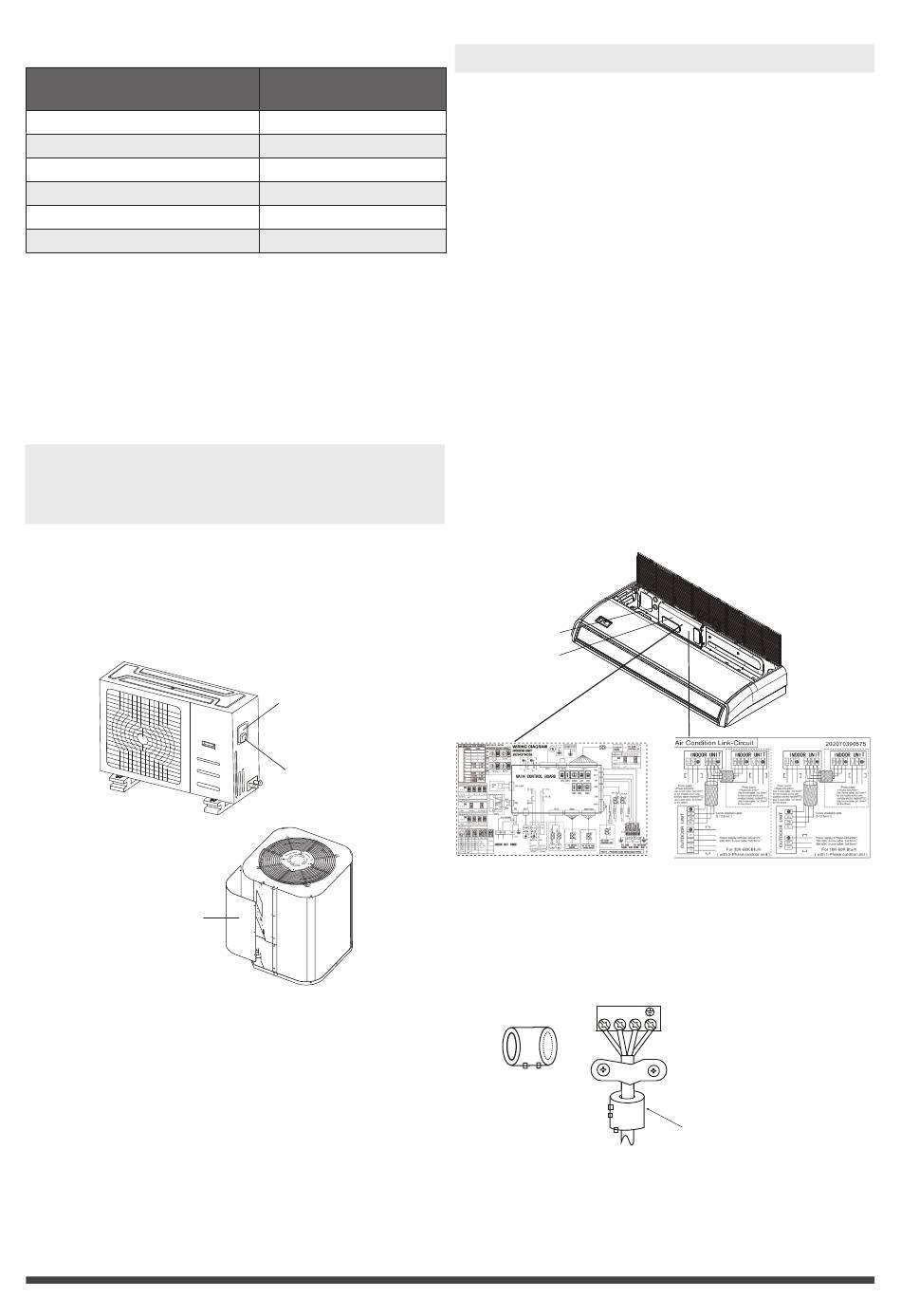

Tabelul 8.2: Celelalte regiuni
Amperajul nominal (A)
≤6
6-10
10-16
16-25
25-32
32-45
b. Folosind clestele, inlaturati camasa pro-
tectoare la ambele capete ale cablului de
semnal, pe o lungime de 15cm.
c. Fixati papucii conectori cu ajutorul unui
cleste, la ambele capete ale cablurilor
NOTA: Atunci cand conectati firele, respectati
cu strictete diagrama disponibila in interiorul
cutiei elctrice.
2. Inlaturati capacul unitatii exterioare. In ca-
zul in care unitatea exterioara nu are capac,
scoateti suruburile placii de mentenanta si
inlaturati capacul de protectie.
Placa de protectie
3. Conectati papucii la terminale.
Asigurati-va ca potriviti culorile/etichetele
cablurilor cu cele de pe blocul terminal.
4. Fixati cablul cu o clema speciala pentru
cabluri.
5. Izolati firele nefolosite cu banda izolan-
ta. Mentineti aceste fire departe de orice
componenta metalica sau electrica.
6. Reinstalati capacul cutiei.
◄ Pagina 24 ►
Suprafata sectiunii.
Area (mm )
2
0.75
1
1.5
2.5
4
6
Capac
Surub
Fig. 8.1
Inel magnetic (in cazul in care este disponibil
pentru modelul dvs.)
Fig. 8.2
Instalatia electrica a unitatii interioare.
1. Pregastiti cablurile pentru conectare.
a. inlaturati camasa de protectie a cablurilor, la
ambele capete ale cablului de semnal, pe o
lungime de 15cm.
b. Fixati papucii conectori cu ajutorul unui
cleste, la ambele capete ale cablurilor.
2. Deschideti panoul frontal al unitatii interioare.
Inlaturati capacul cutiei electrice cu ajutorul
unei surubelnite.
3. Treceti cablurile de alimentare si semnal prin
canaletul de cablu.
4. Conectati papucii la terminale.
Asigurati-va ca potriviti culorile/etichetele
cablurilor cu cele de pe blocul terminal. Dupa
conectare, fixati papucii cu suruburi.
Pentru ai multe informatii, puteti consulta dia-
grama electrica si seria, aflate pe capacul cutiei
electrice.
Placa de
protectie
Cutia electrica
Diagrama cablaj Diagrama conectare cablaje.
Fig. 8.3
Treceti cablul prin
inelul magnetic
pentru a-l fixa.
Fig. 8.4
