ΣΗΜΕΙΩΣΗ: Η ελάχιστη απόσταση μεταξύ
της εξωτερικής μονάδας και των τοίχων, όπως
περιγράφεται στον οδηγό εγκατάστασης, δεν
ισχύει για ερμητικά κλειστά δωμάτια. Φροντίστε να
διατηρείτε τη μονάδα χωρίς εμπόδια σε τουλάχιστον
δύο από τις τρεις κατευθύνσεις (M, N, P)

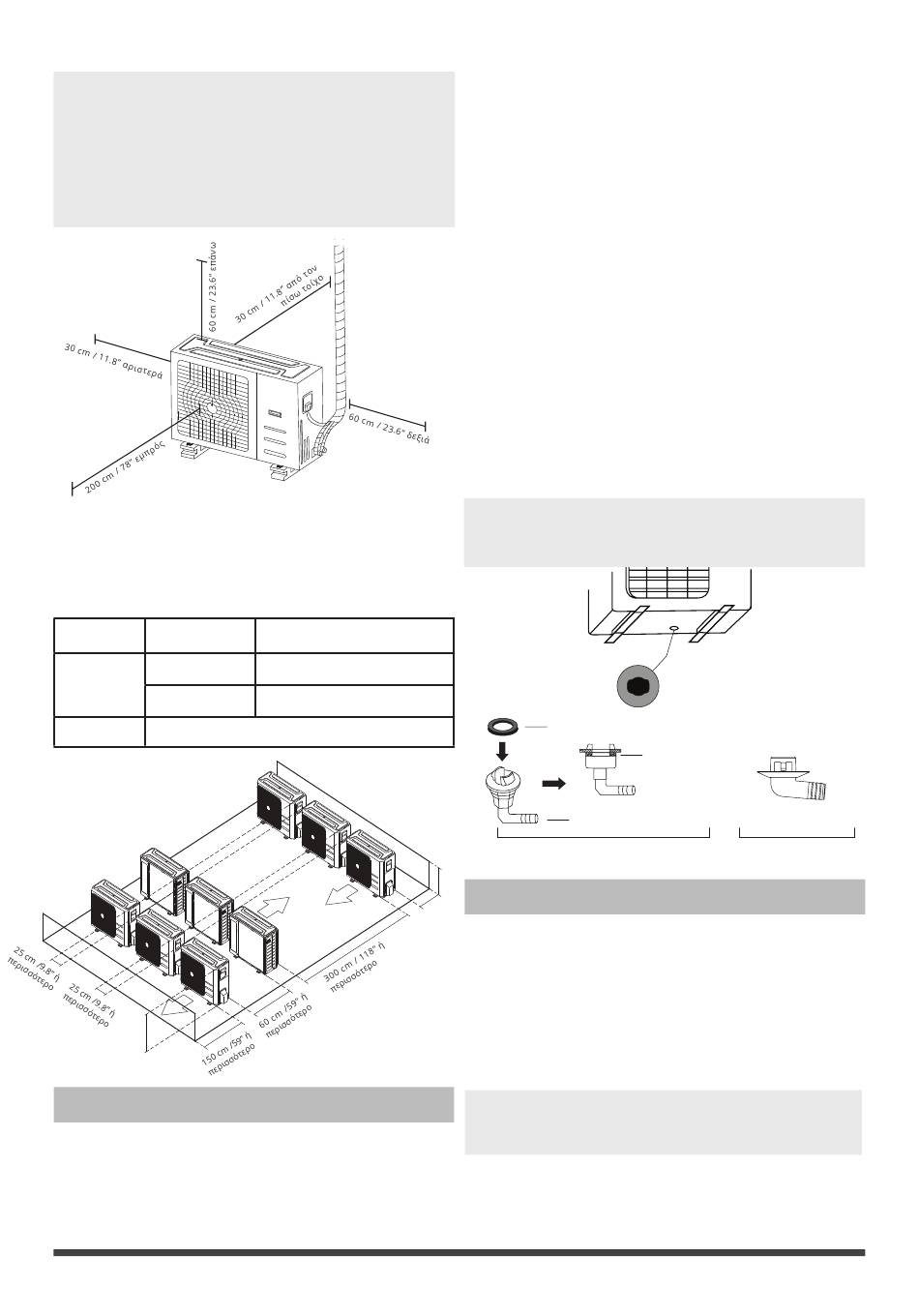

(Βλέπε Εικ. 5.10)
M
N
Σειρές σε εν σειρά εγκατάσταση
Πίνακας 5.3.: Οι σχέσεις ανάμεσα στα H, A και L
είναι οι εξής.
L
L < 1/2H
L≤H
1/2H < L < H
L>H
Δε μπορεί να εγκατασταθεί
H
Τοποθέτηση συνδέσμου αποχέτευσης
Εάν ο σύνδεσμος αποχέτευσης διαθέτει ελαστικό
παρέμβυσμα (βλέπε εικ. 5.12 - B), κάντε τα εξής:
1. Τοποθετήστε το ελαστικό παρέμβυσμα στο
άκρο του συνδέσμου αποχέτευσης που
συνδέεται με την εξωτερική μονάδα.
◄ Σελίδα 16 ►
P
Εικ. 5.10
A
25 cm / 9.8" ή περισσότερο
30 cm /11.8" ή περισσότερο
A
Εικ. 5.11
2. Εισαγάγετε τον σύνδεσμο αποχέτευσης μέσα στην οπή
στον δίσκο συλλογής συμπυκνωμάτων της μονάδας.
3. Περιστρέψτε τον σύνδεσμο αποχέτευσης κατά 90°
μέχρι να κουμπώσει στη θέση του όντας στραμμένος
προς το μπροστινό μέρος της μονάδας.
4. Συνδέστε μια προέκταση για τον σωλήνα αποχέτευσης
(δε συμπεριλαμβάνεται) στον σύνδεσμο αποχέτευσης
για να κατευθύνετε το νερό μακριά από τη μονάδα
όταν λειτουργεί στη θέρμανση.
Εάν ο σύνδεσμος αποχέτευσης δε διαθέτει ελαστικό
παρέμβυσμα (βλέπε εικ. 5.12 - B ), ενεργήστε ως
ακολούθως:
1. Εισαγάγετε τον σύνδεσμο αποχέτευσης μέσα στην οπή
στον δίσκο συλλογής συμπυκνωμάτων της μονάδας. Ο
σύνδεσμος αποχέτευσης θα κουμπώσει στη θέση του.
2. Συνδέστε μια προέκταση για τον σωλήνα αποχέτευσης
(δε συμπεριλαμβάνεται) στον σύνδεσμο αποχέτευσης
για να κατευθύνετε το νερό μακριά από τη μονάδα
όταν λειτουργεί στη θέρμανση.
ΣΗΜΕΙΩΣΗ: Φροντίστε το νερό να αποστραγγίζει
προς ασφαλές σημείο όπου να μην προκαλείται ζημιά
από το νερό ή να υπάρχει κίνδυνος ολίσθησης.
Παρέμβυσμα
Σύνδεσμος εξόδου
συμπυκνωμάτων
A
L
Σημειώσεις για τη διάτρηση οπών σε τοιχοποιία
Απαιτείται η διάτρηση οπής στην τοιχοποιία για τη
σωλήνωση του ψυκτικού και το καλώδιο σήματος με
το οποίο συνδέεται η εσωτερική με την εξωτερική
μονάδα.
1. Εντοπίστε τη θέση της οπής με βάση τη θέση της
εξωτερικής μονάδας.
2. Χρησιμοποιώντας ποτηροτρύπανο 65-mm (2.5"),
ανοίξτε μια οπή στον τοίχο.
ΣΗΜΕΙΩΣΗ: Κατά τη διάτρηση της τοιχοποιίας,
φροντίστε να μην τρυπήσετε καλώδια, σωλήνες
ύδρευσης και άλλες ευαίσθητες εγκαταστάσεις.
3. Τοποθετήστε το προστατευτικό χιτώνιο στην οπή.
Έτσι προστατεύονται τα άκρα του ανοίγματος της
οπής και διευκολύνεται η σφράγιση με το τέλος της
διαδικασίας της εγκατάστασης.
Οπή σκάφης στο κάτω
μέρος εξ. μονάδας
Παρέμβυσμα
B
Εικ. 5.12
