VORSICHT
• Ölabschneider
Wenn das Innengerät höher als das Außengerät
installiert ist:
• Wenn das Öl zu der externen Kompressoreinheit
zurückfließt, kann es bei der Ölrückführung
zu einer Kompression der Flüssigkeit oder
zu Schäden kommen. Ölabschneider in
angehobenen Gasleitungen können dies
verhindern.

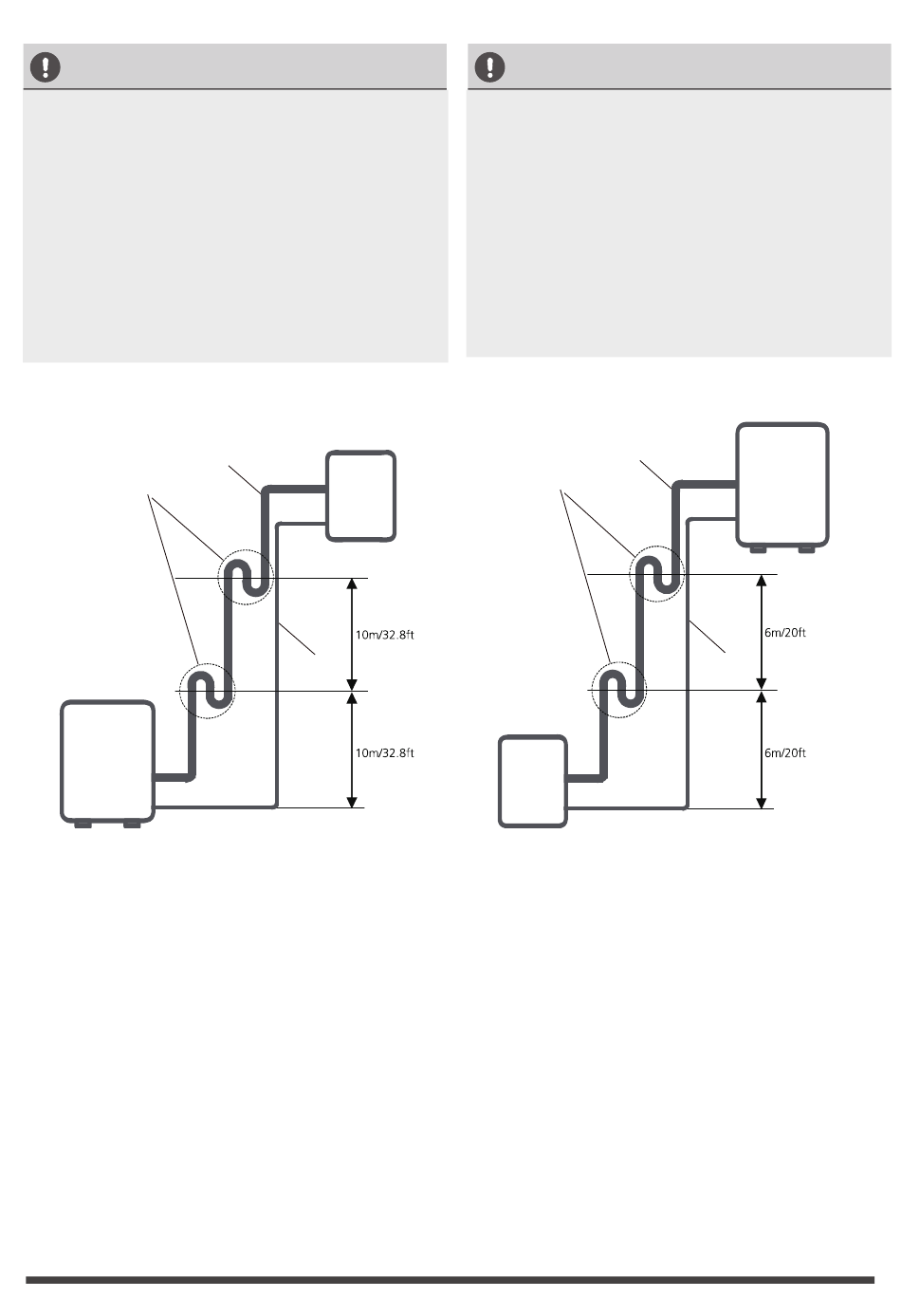

Alle 10 Meter (32,8 Ft) des vertikalen Saugrohrs
muss ein Ölabscheider installiert werden. (siehe
Abb. 7.2)
Ölabschneider
Außeneinheit
Abb. 7.2
Fig. 7.2
Die Inneneinheit ist höher als die
Außeneinheit installiert
◄ Seite 20 ►
Inneneinheit
Gasrohr
Liquidrohr
VORSICHT
Wenn die Inneneinheit höher als die
Außeneinheit installiert ist:
• Es wird empfohlen, die vertikale
Saugwirkung nicht übermäßig anzuheben. Die
ordnungsgemäße Rückführung des Öls zum
Kompressor sollte durch die Geschwindigkeit,
mit der das Gas angesaugt wird, erfolgen. Wenn
die Geschwindigkeit unter 7,62 m / s (1500 fpm)
fällt, nimmt der Ölrücklauf ab. Alle 6 Meter (20Ft)
des vertikalen Saugrohrs muss ein Ölabscheider
installiert werden. (Siehe Abb.7.3)
Gasrohr
Ölabschneider
Inneneinheit
Abb. 7.3
Fig. 7.3
Die Außeneinheit ist höher als die
Inneneinheit installiert
Außeneinheit
Liquidrohr
