Συνδέσεις σωληνώσεων ψυκτικού
Προφυλάξεις Ασφαλείας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
• Όλες οι σωληνώσεις στον χώρο εγκατάστασης
πρέπει να ολοκληρώνονται από έναν εξειδικευμένο
τεχνικό και να συμμορφώνονται με τους τοπικούς και
εθνικούς κανονισμούς.
• Όταν η κλιματιστική μονάδα τοποθετείται σε
μικρό δωμάτιο, πρέπει να ληφθούν μέτρα ώστε η
συγκέντρωση ψυκτικού στο δωμάτιο να μην υπερβεί
το όριο ασφαλείας στην περίπτωση διαρροής
ψυκτικού. Εάν η διαρροή ψυκτικού και η συγκέντρωσή
του υπερβαίνει το προβλεπόμενο όριο, ενδέχεται να
προκύψουν κίνδυνοι λόγω έλλειψης οξυγόνου.
• Κατά την εγκατάσταση του συστήματος ψύξης,
φροντίστε να μην εισέλθουν στο κύκλωμα του
ψυκτικού αέρας, σκόνη, υγρασία ή ξένα σώματα. Η
ρύπανση του συστήματος μπορεί να μειώσει την
ψυκτική ικανότητα ή να προκαλέσει υψηλή πίεση στον
ψυκτικό κύκλο, έκρηξη ή τραυματισμό.
• Αερίστε αμέσως τον χώρο εάν υπάρχει διαρροή
ψυκτικού κατά την εγκατάσταση. Το διαρρέον ψυκτικό
αέριο είναι και τοξικό και εύφλεκτο. Φροντίστε να μην
υπάρχει διαρροή ψυκτικού μετά την ολοκλήρωση της
εργασίας εγκατάστασης.

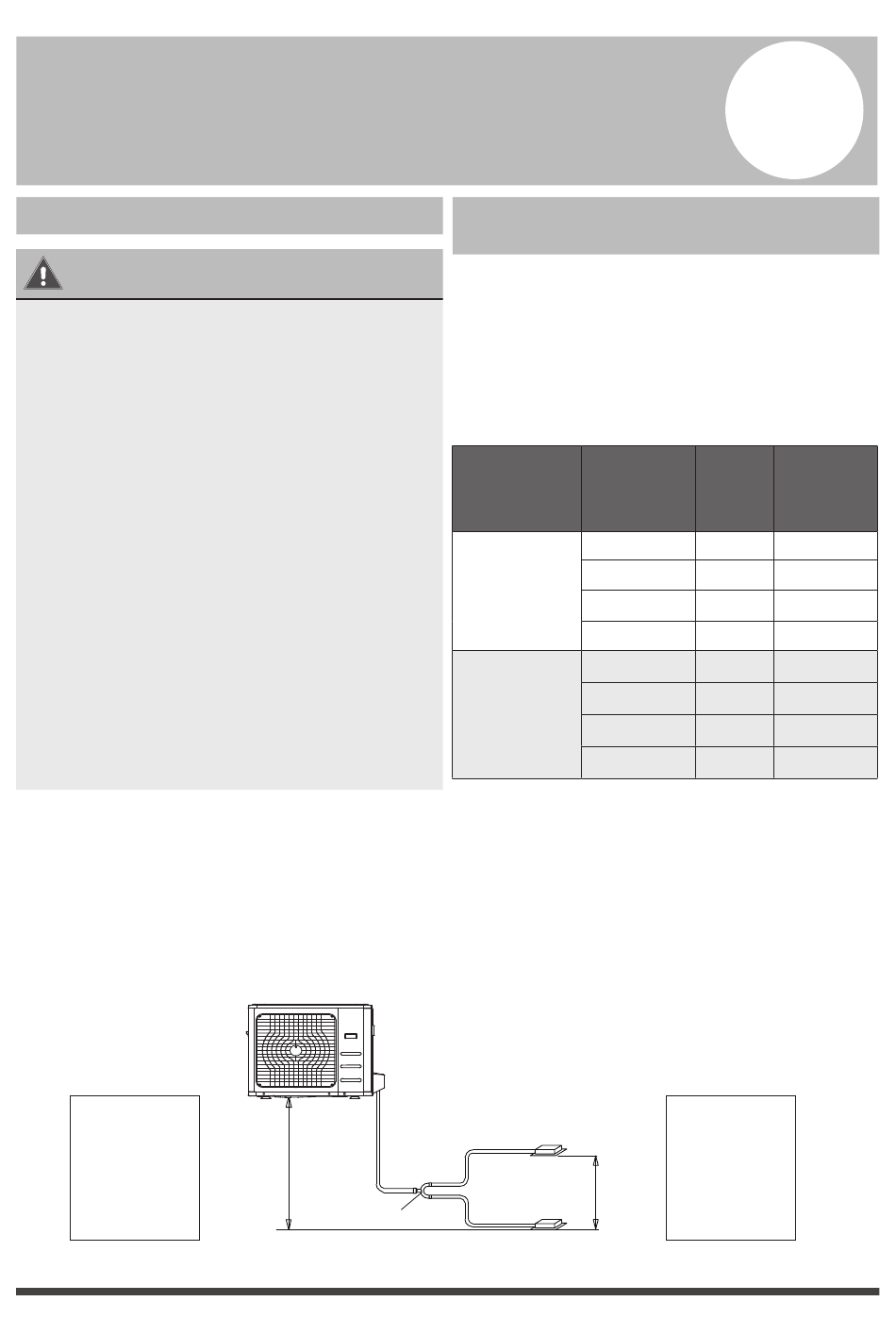

Σωλήνωση ψυκτικού με δύο εσωτερικές μονάδες
Κατά την εγκατάσταση πολλαπλών εσωτερικών μονάδων με μια εξωτερική μονάδα, βεβαιωθείτε
ότι το μήκος του σωλήνα ψυκτικού και η υψομετρική διαφορά μεταξύ εσωτερικών μονάδων και
εξωτερικής, πληρούν τις απαιτήσεις που εμφανίζονται στο ακόλουθο διάγραμμα:
Η υψομετρική
διαφορά μεταξύ
εσωτερικής
μονάδας και
εξωτερικής
μονάδας πρέπει να
είναι λιγότερη η
ίση των 20m (65.6')
Εξωτερική Μονάδα
H2
Σωλήνας διακλάδωσης
γραμμής
Εικ. 7.1
Σημειώσεις για το μήκος και το ύψος των
σωλήνων
Βεβαιωθείτε ότι το μήκος του σωλήνα ψυκτικού
μέσου, ο αριθμός των καμπύλων και η
υψομετρική διαφορά ανάμεσα στην εσωτερική
και την εξωτερική μονάδα πληρούν τις
προϋποθέσεις του Πίνακα 7.1:
Πίνακας 7.1: Μέγιστο μήκος και υψομετρική
διαφορά ανάλογα με το μοντέλο (Μονάδα: m/ft.)
Απόδοση
Τύπος μοντέλου
(Btu/h)
Βόρειος Αμερική,
Αυστραλία και
>15K-<24K
ΕΕ μετατροπή
συχνότητας,
>24K-<36K
Διαιρούμενου
τύπου
>36K-<60K
Άλλος 18K-24K
διαιρούμενος
τύπος 30K-36K
42K-60K
Εσωτερική Μονάδα
L1
H1
L2
Εσωτρική Μονάδα
7
Μήκος
υψομετρική
σωλήνων
<15K 25/82
30/98.4
50/164
65/213
12K 15/49
25/82
30/98.4
50/164
Η υψομετρική
διαφορά ανάμεσα
σε δύο εσωτερικές
μονάδες πρέπει να
είναι μικρότερη
ή ίση των 50cm
(19.6")
◄ Σελίδα 19 ►
Μέγιστη
διαφορά
10/32.8
20/65.6
25/82
30/98.4
8/26
15/49
20/65.6
30/98.4
