INVENTOR V5MKI32-18WiFiR/U5MRS32-18 Installationshandbuch Seite 89

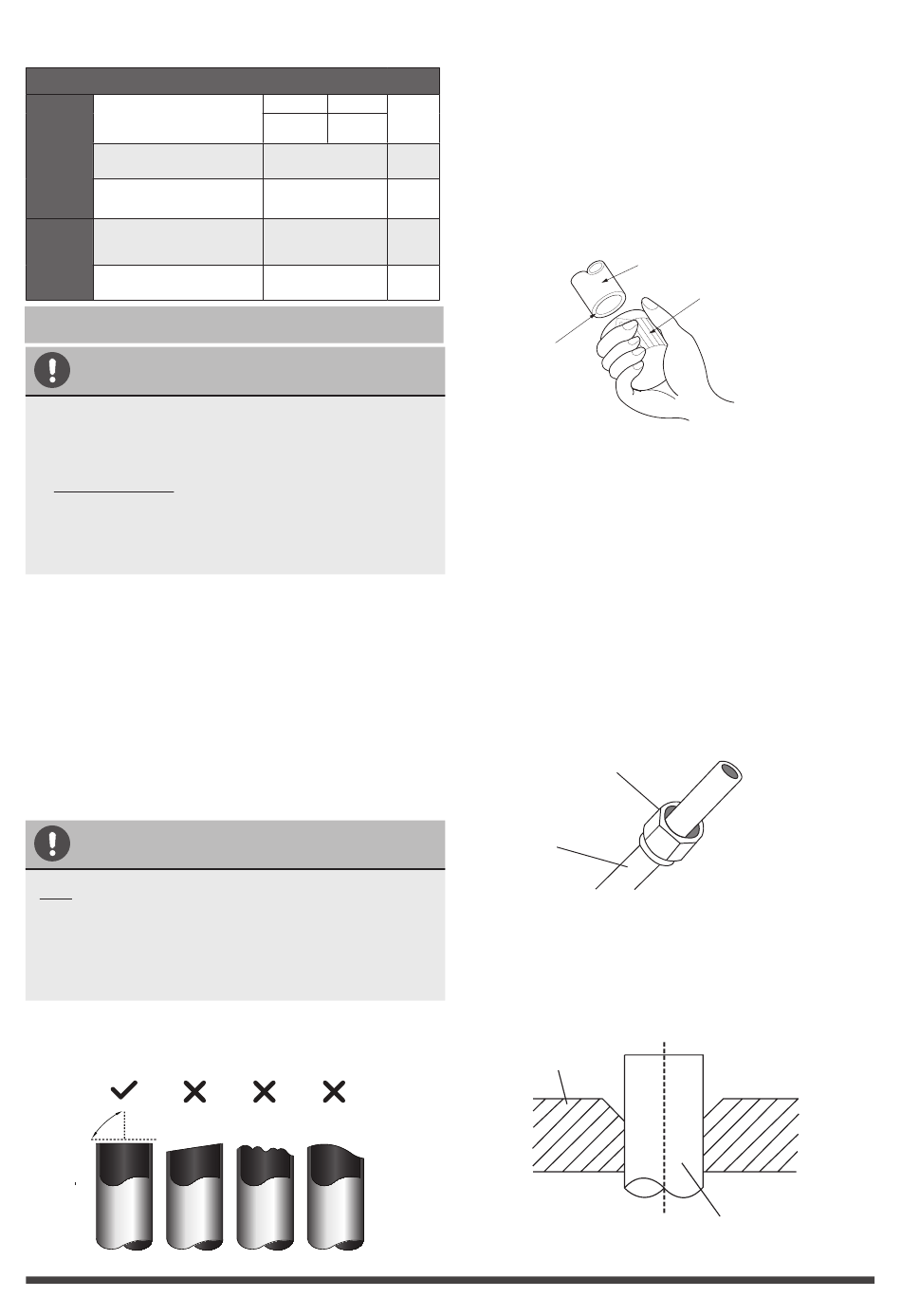

Tabelul 7.2
Lungimea maxima permisa
Lungimea totala
Lungimea
(punctul cel mai indepartat
conductei
fata de conducta de linie)
(punctul cel mai indepartat fata
de conducta de linie)
Diferenta de inaltime intre
unitatea interioara si cea
Diferenta
exterioara
de
inaltime
Diferenta de inaltime intre
cele 2 unitati interioare
Instructiuni pentru conectarea conductei
ATENTIONARE
• Conducta de linie trebuie instalata orizontal. Un
unghi mai mare de 10° poate duce la defectarea
aparatului.
• NU INSTALATI conducta inainte de instalarea
unitatilor interioare si exterioare.
• zolati atat conducta pentru gaz cat si pe cea
pentru lichid, pentru a evita scurgerea apei.
Pasul 1: Taiati tevile
Cand pregatiti conductele pentru freon, asigurati-va
ca veti taia sficient pentru a realiza expansiunea
corect. Acest lucru va duce la o functionare eficien-
ta si va minimiza nevoia de mentenanta pe viitor.
1. Masurati distanta intre unitatea interioara si cea
exterioara.
2. Folosind un dispozitiv pentru taiat tevi, taiati
conducta de o lungime putin mai mare fata de
dimensiunea masurata de catre dvs.
ATENTIE
NU deformati conducta in timpul taierii.
Acordati atentie sporita procedeului de taiere,
pentru a nu deteriora, lovi sau deforma teava
in timpul taierii. Aceste modificari pot reduce
capacitatea de incalzire a unitatii.
1. Asigurati-va ca unghiul de taiere este de 90°,
perfect. Consultati fig. 7.4 pentru exemple de
taiere imperfecta.
90º
Oblique
18K+18K 30m/98'
L+Max
24K+24K
(L1,L2)
50m/164'
30K+30K
15m/49' L1,L2
10m/32.8' L1,L2
20m/65.6' H1
0.5m/1.6' H2
Rough Warped
Fig. 7.4
Pasul 2: Indepartati bavura.
Bavura poate afecta etansarea traseului firig-
orific. Eliminati in totalitate bavura inainte de a
continua.
1. Tineti partea taiata in jos astfel incat bavu-
ra sa nu patrunda in conducta.
2. Folosind un alezor, inlaturati bavura in in-
tregime, din interiorul conductei.
Conducta
Indreptati in
jos
Step 3: Expansiunea capatului conductei
Expansiunea corecta a capatului este esentiala
pentru a obtine o etansare superioara a insta-
latiei.
1. Dupa ce ati inlaturat bavura, taiati conducta
si sigilati cu banda izolanta, pentru a preveni
patrunderea materiilor straine in conducta.
2. Izolati conducta cu banda izolanta.
3. Montati piulitele de expansiune la ambele
capete ale conductei. Verificati daca piulitele
se afla in pozitie corecta, intrucat nu le mai
puteti schimba dupa expansiune (fig. 7.6).
Piulita expansiune
Conducta de
cupru
4. Inlaturati banda izolanta de la capetele con-
ductei atunci cand incepeti expansiunea.
5. Fixati dispozitivul de expansiune la capatul
conductei. Capaul conductei trebuie sa fie
mai sus decat dispozitivul de expansiune.
Dispozitiv de
expansiune
Alezor
Fig. 7.5
Fig. 7.6
Fig. 7.7
Conducta
