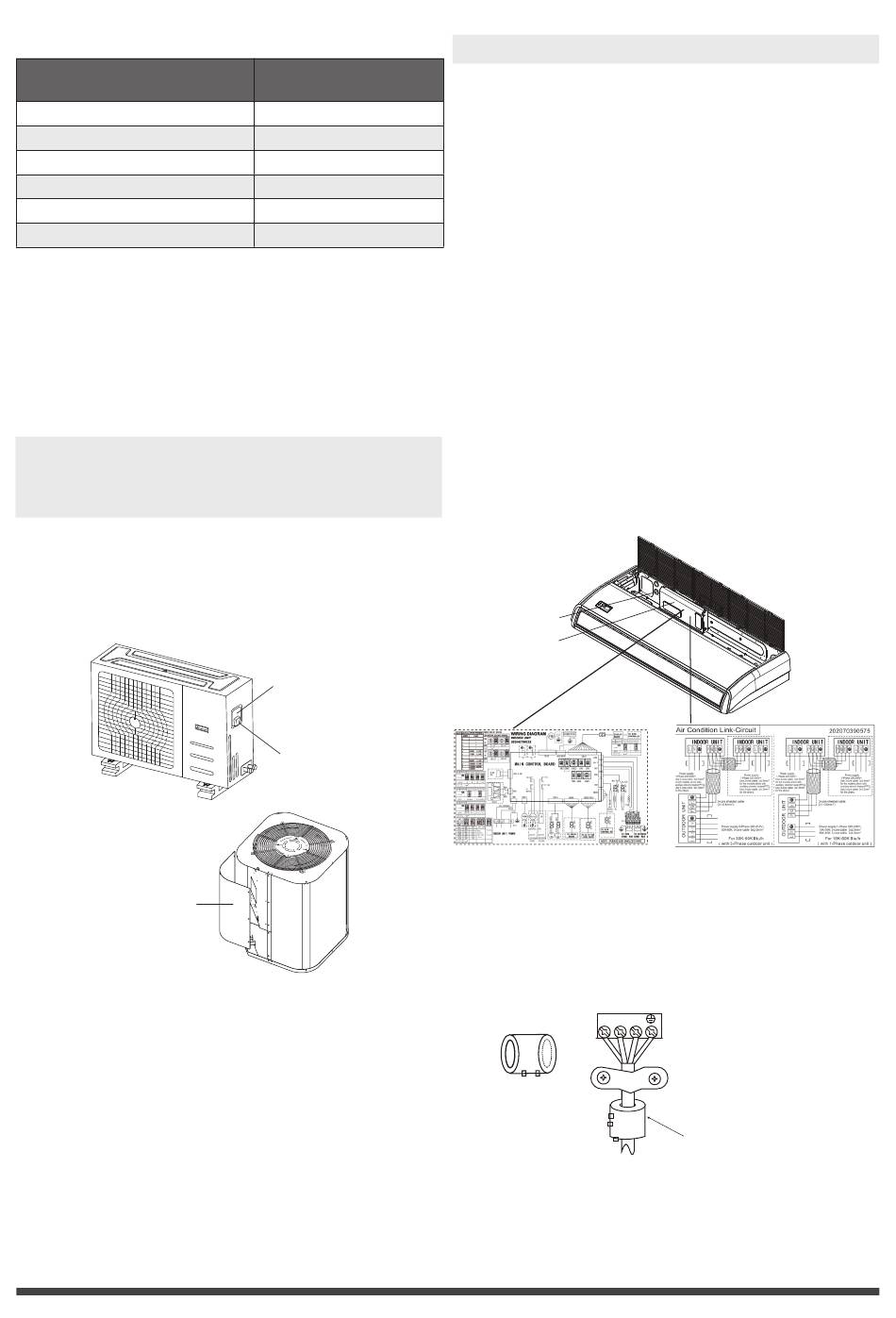

Καλωδίωση Εσωτερικής Μονάδας - INVENTOR V5MKI32-18WiFiR/U5MRS32-18 Installationshandbuch

Πίνακας 8.2: Άλλες περιοχές
Ονομαστικό ρεύμα συσκευής (A)
≤6
6-10
10-16
16-25
25-32
32-45
β. Με απογυμνωτή καλωδίων βγάλτε την ελαστική
μόνωση από τα δύο άκρα του καλωδίου σήματος
για να αποκαλυφθούν περίπου 15cm (5.9") από τα
καλώδια που περιέχει.
γ. Κόψτε τη μόνωση από τα άκρα των συρμάτων.
δ. Χρησιμοποιώντας πρέσα για καλώδια, συμπιέστε
τους ακροδέκτες κως στα άκρα των καλωδίων
ΣΗΜΕΙΩΣΗ: Όταν συνδέετε τα καλώδια, να τηρείτε
αυστηρά το διάγραμμα συνδεσμολογίας που υπάρχει
μέσα στο κάλυμμα του κιβωτίου ηλεκτρολογικών.
2. Αφαιρέστε το καπάκι ηλεκτρολογικών της
εσωτερικής μονάδας. Εάν δεν υπάρχει καπάκι
στην εξωτερική μονάδα, αποσυναρμολογήστε
τους κοχλίες από την πλακέτα συντήρησης και
αφαιρέστε τον πίνακα προστασίας. (Βλέπε Εικ. 8.1,
8.2)
Πάνελ προστασίας
3. Συνδέστε τα κως στις υποδοχές
Ταιριάξτε τα χρώματα / ετικέτες των καλωδίων
με τις ετικέτες στην κλεμοσειρά και βιδώστε καλά
τον ακροδέκτη κως του κάθε καλωδίου με την
αντίστοιχη υποδοχή.
4. Στερεώστε το καλώδιο με τον σφιγκτήρα καλωδίου.
5. Μονώστε τα καλώδια που δεν έχουν
χρησιμοποιηθεί με μονωτική ταινία. Φροντίστε τα
καλώδια να βρίσκονται μακριά από ηλεκτρολογικά
μέρη ή μεταλλικά εξαρτήματα.
6. Επανατοποθετήστε το κάλυμμα του κιβωτίου
ηλεκτρολογικού ελέγχου.
◄ Σελίδα 24 ►
Ονομαστικό εμβαδόν
διατομής (mm )
2
0.75
1
1.5
2.5
4
6
.
Κάλυμμα
Βίδα
Εικ. 8.1
Εικ. 8.2
Καλωδίωση εσωτερικής μονάδας
1. Προετοιμάστε το καλώδιο για τη σύνδεση
α. Με απογυμνωτή καλωδίων βγάλτε την ελαστική
μόνωση από τα δύο άκρα του καλωδίου σήματος
για να αποκαλυφθούν περίπου 15cm (5.9") από το
καλώδιο.
β. Κόψτε τη μόνωση από τα άκρα των συρμάτων.
γ. Χρησιμοποιώντας πρέσα για καλώδια, συμπιέστε
τους ακροδέκτες κως στα άκρα των καλωδίων.
2. Αφαιρέστε το κάλυμμα του κιβωτίου
ηλεκτρολογικού ελέγχου στην εσωτερική μονάδα
σας.
3. Περάστε το καλώδιο ρεύματος και το καλώδιο
σήματος από τη δίοδο του καλωδίου.
4. Συνδέστε τα κως στις υποδοχές.
Ταιριάξτε τα χρώματα / ετικέτες των καλωδίων με
τις ετικέτες στην κλεμοσειρά και βιδώστε καλά
τον ακροδέκτη κως του κάθε καλωδίου με την
αντίστοιχη υποδοχή. Συμβουλευθείτε τον Αριθμό
Σειράς και το Διάγραμμα Συνδεσμολογίας που
βρίσκεται στο κάλυμμα του κιβωτίου ελέγχου .
Έξοδος
καλωδίου
Κιβώτιο
ελέγχου
Διάγραμμα
Καλωδίωσης
Μαγνητικός δακτύλιος (εάν παρέχεται και συνοδεύει τα
άλλα εξαρτήματα)
Διάγραμμα συνδεσμολογίας
συνδέσεων
Εικ. 8.3
Περάστε τον ιμάντα
από την οπή
του μαγνητικού
δακτυλίου για να
στερεωθεί στο
καλώδιο
Εικ. 8.4
