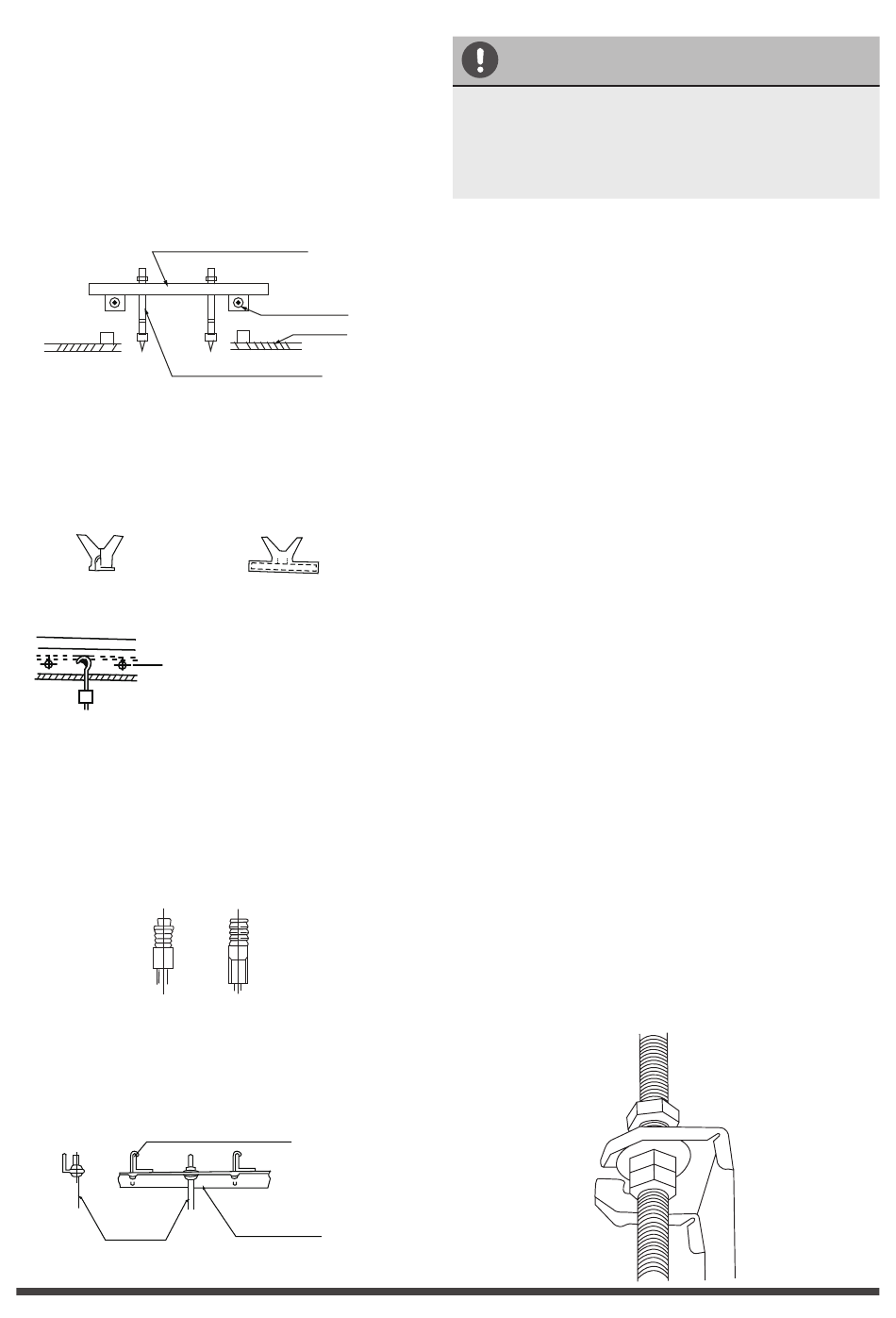

2. Schritt: Aufhängung Inneneinheit
Holz
Montieren Sie die Holzkonstruktion entlang
des Deckenbalken und montieren Sie im An-
schluss die Aufhängebolzen.
Holzstützkonstruktion
Bolzen

Neue Ziegelkonstruktion

Einführung oder Verankerung der Bolzen.
(Einsetzen der Klappe)
Verankerung des Bolzens
(Montiertes Rohr, Verankerung des Bolzens)

Vorhandene Ziegelkonstruktion

Montieren Sie den Aufhängehaken mit einer
Dehnschraube in den Beton, in einer Tiefe von
45~50mm, um eine Lockerung zu vermeiden.

Deckenkonstruktion mit Stahlprofilen

Installieren und verwenden Sie den
Stützwinkel aus Stahl. (siehe Abb. 4.8)
Hängebolzen
Hängebolzen
◄ Seite 12 ►
Deckenbalken
Deckenaufhängung
Abb. 4.4
(Einsetzen durch Schie-
ben) Abb. 4.5
Stahlstab
Abb. 4.6
Abb. 4.7
Stützwinkel aus
Stahl
Abb. 4.8
VORSICHT
Das Gestell der Einheit sollte perfekt auf die
Öffnung ausgerichtet sein. Stellen Sie sicher,
dass das Gerät und die Öffnung die gleiche
Größe haben, bevor Sie fortfahren.
2. Nach der Installation des Gestells, installieren
Sie die Rohr- und Kabelleitungen an der Decke.
Bestimmen Sie bei der Wahl des Ausgangsortes
die Richtung, in der sich die Rohleitungen er-
strecken. In Fällen, in denen eine Decke besteht,
installieren Sie vor der Montage der Einheit die
Kühlmittelrohre, Abflussrohre und Stromleitun-
gen der Innen-/Außeneinheit an den Anschluss-
punkten.
3. Montieren Sie die Aufhängebolzen.
• Schneiden Sie den Deckenbalken.
• Verstärken Sie die Schnittstelle und Stabilisieren
Sie den Deckenbalken.
4. Nachdem Sie den Installationsort gewählt
haben, installieren Sie vor der Montage der
Einheit die Kühlmittelrohre, Abflussrohre und
Stromleitungen der Innen-/Außeneinheit an den
Anschlusspunkten.
5. Öffnen Sie 4 Löcher in einer Tiefe von 10cm
(4") an den Positionen der Deckenhaken an der
Innenfläche der Decke. Halten Sie den Bohrer in
einem Winkel von 90° zur Decke.
6. Ziehen Sie mit den mitgelieferten Unterlegschei-
ben und Muttern den Bolzen fest.
7. Montieren Sie die vier Aufhängebolzen.
8. Bei der Montage der Inneneinheit werden
mindestens zwei Personen benötigt, um diese
zu heben und zu befestigen. Führen Sie die
Aufhängebolzen in die Befestigungslöcher des
Geräts ein. Mit den mitgelieferten Unterleg-
scheiben und Mutterschrauben befestigen.
(Siehe Abb. 4.9).
Abb. 4.9
