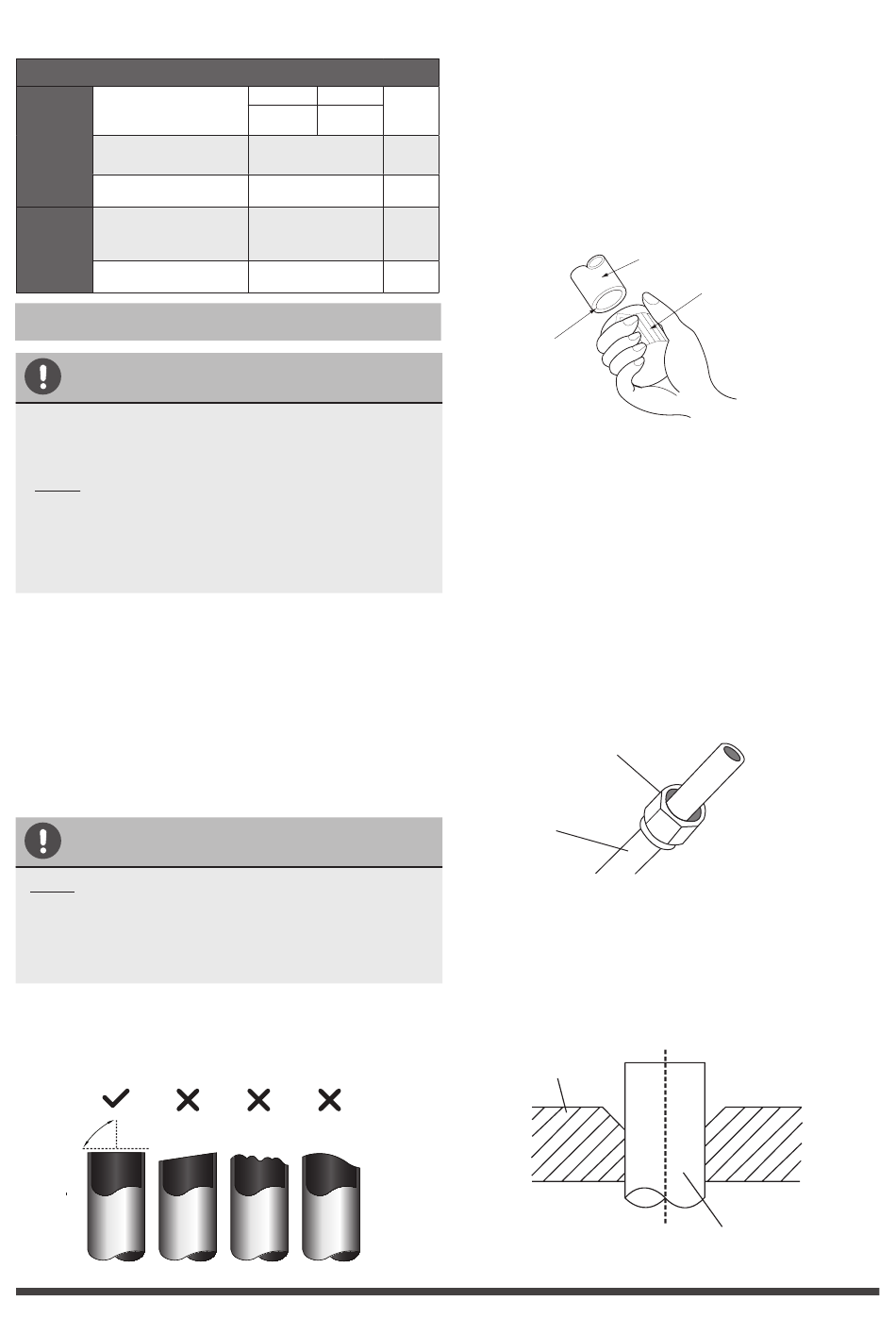

Πίνακας 7.2
Επιτρεπόμενο μήκος
Συνολικό μήκος
σωληνώσεων
Μήκος
(μέγιστη απόσταση από τη
σωληνώσεων
διακλάδωση του σωλήνα)
(μέγιστη απόσταση από τη
διακλάδωση του σωλήνα)
Διαφορά ύψους μεταξύ
εσωτερικής και εξωτερικής
Διαφορά
μονάδας
ύψους
Διαφορά ύψους μεταξύ δύο
εσωτερικών μονάδων
Οδηγίες συνδέσεων σωληνώσεων ψυκτικού
ΠΡΟΣΟΧΗ
• Ο σωλήνας διακλάδωσης πρέπει να
τοποθετείται οριζόντια. Γωνία άνω των 10°
μπορεί να προκαλέσει δυσλειτουργία.
• ΜΗΝ τοποθετείτε τον συνδετήριο σωλήνα
μέχρι να εγκατασταθούν τόσο η εσωτερική όσο
και η εξωτερική μονάδα.
• Μονώστε τις σωληνώσεις αερίου και υγρού για
να αποφεύγεται διαρροή νερού.
Βήμα 1: Κοπή των σωλήνων
Κατά την προετοιμασία των σωλήνων ψυκτικού,
προσέξτε πολύ τη σωστή κοπή και εκχείλωση
αυτών. Έτσι θα εξασφαλιστεί αποδοτική
λειτουργία και ελάχιστες ανάγκες μελλοντικής
συντήρησης.
1. Μετρήστε την απόσταση μεταξύ εσωτερικών
και εξωτερικών μονάδων.
2. Με κόφτη σωλήνων, κόψτε τον σωλήνα λίγο
παραπάνω από την απόσταση που μετρήσατε.
ΠΡΟΣΟΧΗ
ΜΗΝ παραμορφώνετε το σωλήνα κατά την κοπή.
Προσέξτε πάρα πολύ να αποφύγετε ζημιές, αμυχές
ή παραμορφώσεις του σωλήνα κατά την κοπή.
Κάτι τέτοιο θα μειώσει δραστικά την την απόδοση
θέρμανσης της μονάδας.
1. Φροντίστε να κόψετε το σωλήνα σε γωνία
ακριβώς 90°. Συμβουλευθείτε την εικ. 7.4 για
παραδείγματα άτεχνων κοπώ
90º
Λοξή
18K+18K 30m/98'
L+Max
24K+24K
(L1,L2)
50m/164'
30K+30K
15m/49' L1,L2
10m/32.8' L1,L2
20m/65.6' H1
0.5m/1.6' H2
ν
Τραχιά Στρεβλή
Εικ. 7.4
Βήμα 2: Αφαιρέστε τα γρέζια.
Τα γρέζια μπορεί να εμποδίσουν την ερμητική
ένωση ανάμεσα στα τμήματα σωλήνων ψυκτικού.
Θα πρέπει να απομακρυνθούν τελείως.
1. Κρατήστε τον σωλήνα με κλίση προς τα
κάτω για να μην πέσουν τα γρέζια μέσα στον
σωλήνα.
2. Με εργαλείο διεύρυνσης ή ξεχονδρίσματος,
αφαιρέστε όλα τα γρέζια από το κομμένο
τμήμα του σωλήνα.
Στραμμένο
προς τα
κάτω
Βήμα 3: Εκχείλωση άκρων σωλήνα
Η κατάλληλη εκχείλωση είναι ουσιώδης για να
πετύχουμε αεροστεγή σφράγιση.
1. Μετά την αφαίρεση των γρεζιών από τον
κομμένο σωλήνα, σφραγίστε τα άκρα με
ταινία PVC για να μην εισέλθουν ξένα υλικά
στον σωλήνα.
2. Καλύψτε τον σωλήνα με μονωτικό υλικό.
3. Τοποθετήστε κωνικά παξιμάδια και στα
δύο άκρα του σωλήνα. Φροντίστε να είναι
στραμμένα προς τη σωστή κατεύθυνση,
διότι μετά την εκχείλωση δεν είναι δυνατή η
αλλαγή τους. Βλέπε Εικ. 7.6.
Παξιμάδι
εκχείλωσης
Χαλκοσωλήνας
4. Αφαιρέστε την ταινία PVC από τα άκρα του
σωλήνα όταν είστε έτοιμοι για την εργασία
εκχείλωσης.
5. Στερεώστε τον κώνο εκχείλωσης στο άκρο
του σωλήνα. Το άκρο του σωλήνα πρέπει να
εκτείνεται πέρα από τον κώνο εκχείλωσης.
Μορφή
εκχείλωσης
Σωλήνας
Εργαλείο
διεύρυνσης
Εικ. 7.5
Εικ. 7.6
Σωλήνας
Εικ. 7.7
