Ortsmontagen
4.7.7 BHKW-Kühler
Hydraulische Einbindung
Fördermaßnahmen
Wasser-Wasser-BHKW-Küh-
ler für Netzersatzbetrieb
48
Es muss sichergestellt sein, dass bei Stromspitzen und im Netzersatzbetrieb die vom
BHKW erzeugte Wärme vollständig abgeführt werden kann. In der Sammelleitung des
Heizwasserrücklaufs vor den Modulen ist deshalb eine Kühlanlage zu installieren, die auf
die gesamte Wärmeleistung aller Module ausgelegt ist.
Da der BHKW-Kühler im gemeinsamen Heizungsrücklauf zu den Modulen installiert wird,
wird er vom Heizwasser durchströmt. Am BHKW-Kühler ist deshalb heizwasserseitig eine
hydraulische Schaltung vorzusehen, die einen Ausbau des Kühlers gestattet, ohne dass
die Anlage stillgelegt werden muss.
Die BHKW-Kühler sind mit einem Temperaturregler auszurüsten, damit die BHKW-Heiz-
wassermindestrücklauftemperatur nicht unterschritten wird. Ansonsten kann es zu
unzulässigen Auskühlungen und Schäden im Motor kommen
► Die Verwendung von Kühleinrichtungen widerspricht dem rationellen Energieeinsatz.
Daher ist zu prüfen, ob durch das Einplanen von Kühlern Fördergelder (z.B. Begünsti-
gung bei der Mineralölsteuer) gefährdet sind.
Von der Seite der Investitionskosten betrachtet ist die Wasser-Wasser-Kühlung die güns-
tigste Variante. Hier fallen jedoch höhere Betriebskosten in Form von Kühlwasser (meist
Trinkwasser) an. In der einfachsten Form öffnet ein Thermostatventil bei Überschreiten
der zulässigen Heizwasser-Rücklauftemperatur den Kühlwasserzulauf. Es ist auf die ma-
ximal zulässige Einlasstemperatur in den Kanal zu achten.
Alternativ kann auch Oberflächen- oder Prozesswasser verwendet werden, sofern be-
stimmte Qualitätsanforderungen, wie Schwebstofffreiheit, an das Wasser erfüllt werden
können.
Die optionale Meldung „Netzersatzbetrieb" steht potenzialfrei an den Klemmen im Modul-
Steuerfeld zur Verfügung. Dieser Kontakt kann genutzt werden, um eine bauseitige Netz-
Ersatz-Regelung zu aktivieren.
FRN
AV AV
M SR
KV
SV
PR
MAG
EV EV
FR
BHKW-Modul
AV Absperrventil
EV Elastische Verbindung (Ringwellschlauchleitung)
EK Eintritt Kaltwasser
FR Rücklauftemperaturfühler
FRN Temperaturfühler BHKW-Kühler
FWZ Fühler Wärmemengenzähler
GV Geruchsverschluss
KV Kappenventil

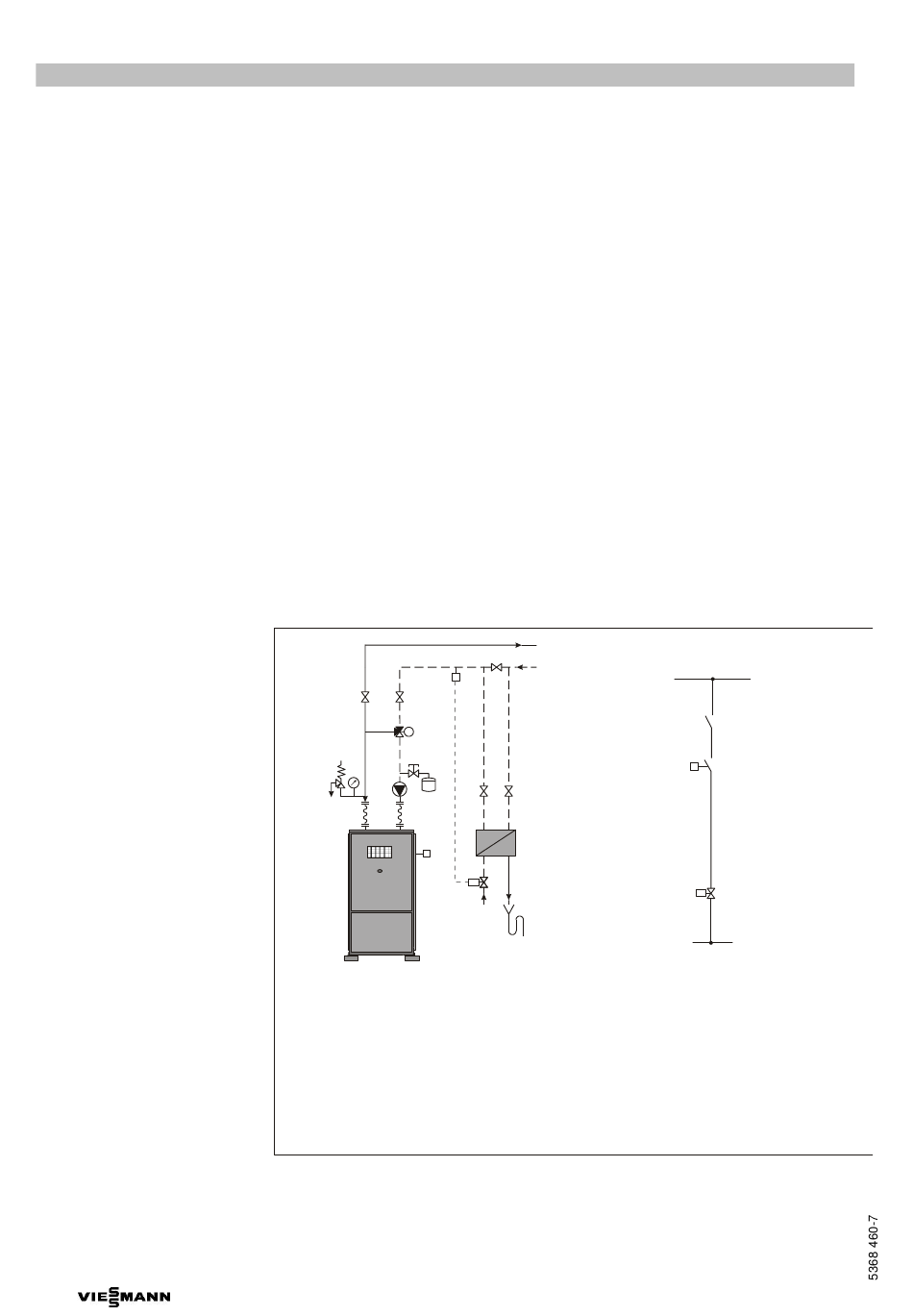

Abb. 21 Beispiel einer BHKW-Anlage für Netzersatzbetrieb mit Wasser-Wasser-Kühlung
BHKW-Vorlauf
RB
BHKW-Rücklauf
AV
AV
WT
MV
EK
GV
Wasser-Wasser
BHKW-Kühler
Planungsanleitung Erdgas-BHKW VITOBLOC 200
24 VDC
X5 / 19, 20
Netzersatz EIN
X1 / 38,39
70°C EIN
FRN
65°C AUS
24 VDC
MV
Elektrische Einbindung
Magnetventil 24 VDC
MAG Membran-Ausdehngefäß
PR Pumpe für Rücklauftemperaturanhebung
MV Magnetventil 24 VDC
SF Schmutzfänger
SR Stellglied für Rücklauftemperaturanhebung
SV Sicherheitsventil
WT Wärmetauscher
