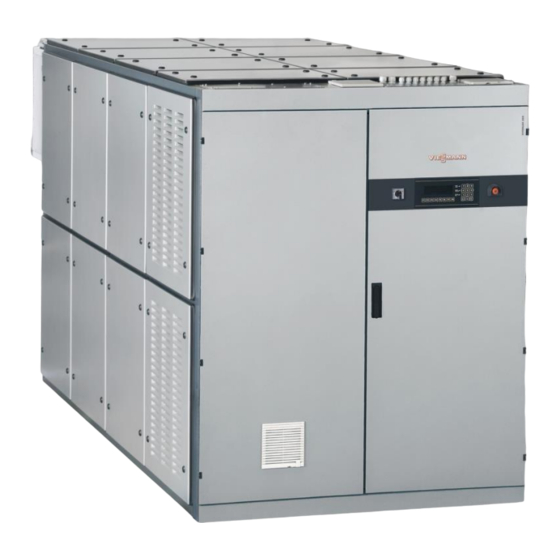

VITOBLOC 200 Blockheizkraftwerk - Wärme und Strom aus Erdgas Hocheffizient durch Kraft-Wärme-Kopplung Gesamtwirkungsgrad 65,7 % Gesamtwirkungsgrad mit optionalem AWT* 90,3 % Primärenergieeinsparung 12,32 % * bei Auskopplung von weiteren 310 kW aus dem Abgas Technische Beschreibung VITOBLOC 200 Typ EM-530/660 Best.-Nr.
Seite 2
Impressum Das Gerät entspricht den grundlegenden An- forderungen der zutreffenden Normen und Richtlinien. Die Konformität wurde nachgewie- sen. Die entsprechenden Unterlagen und das Original der Konformitätserklärung sind beim Hersteller hinterlegt. HINWEIS! Das BHKW-Modul Vitobloc 200 ist nicht für den 60 Hz-Betrieb geeignet. Damit ist es insbeson- dere nicht für den amerikanischen und kanadi- schen Markt verfügbar.
Allgemeines Allgemeines Verwendungszweck Das Blockheizkraftwerk-Modul (BHKW-Modul) ist eine Jedes BHKW-Modul kann sowohl thermisch als auch komplett, anschlussfertige Einheit mit luftgekühltem elektrisch lastabhängig im elektrischen Lastbereich von 50 – 100% (entspricht 60 – 100 % thermische Synchrongenerator zur Erzeugung von Drehstrom 400 V, 50 Hz und Warmwasser.
Allgemeines Dauerleistung im Netzparallelbetrieb Leistungen und Wirkungsgrade siehe Kap. 4 „Techni- Primärenergieeinsparung gemäß sche Daten“. EU-Richtlinie KWK Die Leistungen und Wirkungsgrade entsprechen der Die Höhe der Primärenergieeinsparung ist die pro- Norm ISO 3046/1, bei 25 °C Lufttemperatur, zentuale Einsparung an Brennstoff durch die gekop- 100 kPa Luftdruck (bis 100 m Aufstellhöhe ü.
Allgemeines Energiebilanz Die Energiebilanz stellt Ihnen grafisch den Energief- Die thermische Nutzenergie entsteht ebenfalls durch luss des BHKW-Moduls dar. den Verbrennungsvorgang im Gas-Otto-Motor. Sie verteilt sich auf die Abgaswärme, das Sammelrohr, Die Energiebilanz veranschaulicht die Umwandlung der den Motorblock und das Motorschmieröl und dient der Primärenergie (Erdgas, 100%) in elektrische und thermi- Erwärmung von z.
Produktbeschreibung Produktbeschreibung Das BHKW-Modul besteht aus unterschiedlichen Baugruppen und -teilen, die Ihnen in diesem Kapitel erklärt werden. Die Baugruppen und -teile gehören zum Lieferumfang des BHKW-Moduls. Motor Gas-Otto- mit Zubehör 2.1.1 Gas-Otto-Motor 2.1.4 Zündanlage Der Gas-Otto-Motor wird als Verbrennungsmotor mit Die Zündanlage unterstützt den Startvorgang des Turboaufladung, zweistufiger Gemischkühlung und Gas-Otto-Motors.
Produktbeschreibung Modulkomponenten 2.2.1 Drehstrom-Synchron-Generator 2.2.4 Verrohrungen Der Drehstrom-Synchron-Generator erzeugt mithilfe Die Verrohrung ist werkseitig vormontiert und ver- seiner Drehbewegung elektrischen Strom. bindet die wichtigsten Elemente des BHKW- Der Drehstrom-Synchron-Generator ist mit einer Aggregats (Kühlwasserwärmeübertrager, Abgas- automatischen cos-φ-Regelung versehen. wärmeübertrager und Motor). Die Elemente sind komplett kühlwasser-, heizungs- und abgasseitig 2.2.2 Gaszufuhr und Gas-Luft-Mischer verrohrt und soweit erforderlich isoliert.
Produktbeschreibung 2.2.7 Abgasreinigungssystem 2.2.10 OPTION Abgaswärmetauscher und Isolierung (extern) Ein SCR-System (Selektive Katalytische Reduktion) reduziert die Schadstoffemissionen des Abgases unter Verwendung des zusätzlichen Betriebsmittels Ad- Damit die im Abgas gespeicherte thermische Energie Blue™. Dieses ermöglicht die Reduktion von NO . Ein z.B.
Seite 13
Produktbeschreibung 2.2.13 Schaltanlage Die Schaltanlage besteht aus zwei Schaltschränken. Das Modulsteuerfeld ist am BHKW-Modul angebaut. Der Generatorschalter ist in einem separaten freiste- henden Schaltschrank montiert. Generatorleistungsteil – Schaltschrank 1 Leistungsschalter vierpolig, mit thermisch-magnetischem Auslöser, Handbetrieb Generatorleistungsteil – Schaltschrank 2 am BHKW Modul Generatorschütz Stromwandlersatz für Modulsteuerung (Netzschutz, Synchronisation) Steuer-, Überwachungs- und Hilfsantriebeteil...
Seite 14
Produktbeschreibung Prinzipschaltbild der elektrischen Einbindung im Netzparallel- und Netzersatzbetrieb Abb. 4 Prinzipschaltbild der elektrischen Einbindung im Netzparallelbetrieb Abb. 5 Prinzipschaltbild der elektrischen Einbindung im Netzparallel- mit Netzersatzbetrieb VITOBLOC 200 EM-530/660 Varianten SCR...
Produktbeschreibung 2.2.14 Checkliste Netzersatzbetrieb Bei der Projektierung von BHKW-Anlagen im Netzer- satzbetrieb sind folgende Punkte zu klären und mit dem BHKW-Hersteller abzustimmen: ● ● Fahrweise der Netzersatzanlage? Im unmittelbaren Anschluss an die BHKW- Mindestens ein Einstrich-Schema ist zur Klärung Inbetriebnahme sollte auch der Netzersatzbetrieb vorzulegen.
Wartung und Instandsetzung Wartung und Instandsetzung Für das BHKW-Modul ergeben sich so genannte „betriebsgebundene“ Folgekosten in Form von In- spektion, Wartung und Instandsetzung. Das BHKW-Modul ist aufgrund seines bestimmungs- gemäßen Einsatzes vielen Einflüssen wie Verschleiß, Alterung, Korrosion sowie thermischen und mechani- schen Belastungen ausgesetzt.
Technische Daten Technische Daten Alle nachfolgenden Planungs- und Betriebsdaten Ausführliche Hinweise zur Planung und Ausführung finden Sie in der „Fachreihe Erdgas-BHKW – Pla- beziehen sich jeweils auf ein BHKW-Modul. nungsanleitung“. Betriebsparameter BHKW-Modul 4.1.1 Leistungen und Wirkungsgrade Leistungen und Wirkungsgrade BHKW-Modul Vitobloc 200 Dauerleistung im Netzparallelbetrieb...
Technische Daten 4.1.2 Betriebsparameter Energie Betriebsparameter Energie Vitobloc 200 Wärmeerzeugung (Heizung) Varianten EM-530/660 EM-530/660 SCR-ready Rücklauftemperatur vor Modul min./max. °C 65 / 75 Standard-Temperaturdifferenz Rücklauf/Vorlauf Vorlauftemperatur min./max. °C 84 / 86 Heizwasser-Volumenstrom bei VL/RL = 85/65 °C m³/h 13,8 14,6 bei VL/RL = 85/75 °C m³/h 27,6...
Technische Daten Aufstellung Start-Stopp-Verhältnis Ausführliche Hinweise zur Ausführung finden Sie in Pro Start soll das Modul mindestens 180 min in Be- der „Fachreihe Erdgas-BHKW – Planungsanleitung“ trieb sein (Verhältnis Anzahl Betriebsstunden zu den sowie in der entsprechenden „Montageanleitung“. Starts ca.3:1). Bei der Aufstellung des BHKW-Moduls müssen fol- Vorzeitiger Verschleiß...
Seite 24
Technische Daten Aufstellung im Betriebsraum Schnitt Bemerkung Abb. 7 2.000 mm unverbaut 2.000 mm Empfehlung 8.000 mm 4.850 mm 2.070 mm 3.800 mm 1.500 mm unverbaut 1.650 mm 4.650 mm 1.500 mm unverbaut Draufsicht Tab. 11 Aufstellmaße Bezeichnung L x B x H [mm] AdBlue™-Vorratstank, 1.200 x 1.200 x 1.200 (Bsp.
Allgemeine Hinweise zu Planung und Betrieb Allgemeine Hinweise zu Planung und Betrieb Werden die nachfolgenden Punkte eingehalten, wird die Leckage nicht mehr als 0,006 l/m³s (entspricht H1) Betriebssicherheit erhöht. betragen. ● Störungen oder Folgeschäden aufgrund unzulässiger Für das Kondensat ist ein freier Ablauf mit min- Betriebsbedingungen sind weder durch Gewährleistung destens 3% Gefälle über Siphon (U-Rohr) mit ei- noch durch einen Servicevertrag abgedeckt.
Seite 26
Allgemeine Hinweise zu Planung und Betrieb Wartung + Betriebsstoffe ● ● Beseitigen von Tropfleckagen, ordnungsgemäße Regelmäßige Wartung und Pflege durch qualifizier- Altölentsorgung, regelmäßige Prüfung der Abgas- tes Personal. Wir empfehlen den Abschluss eines kondensatleitungen auf Funktion. Wartungsvertrages. ● ● Während längerer Betriebspausen bei der Stillle- Für den Dauerbetrieb ist ein externer AdBlue™- gung des Moduls die Batterien abklemmen und bei Vorratstank vorzusehen.
