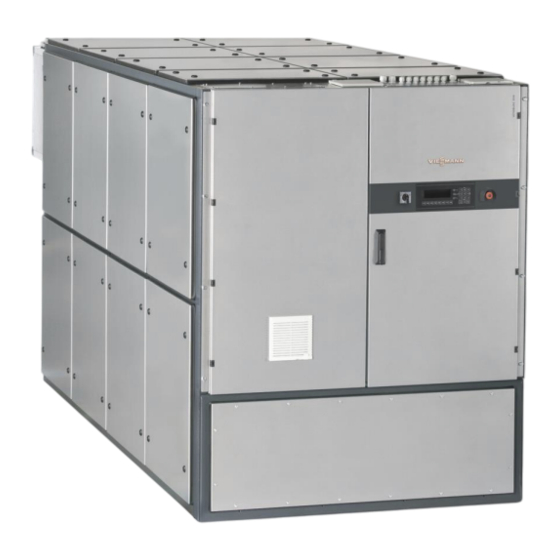

Viessmann VITOBLOC 200 Technische Beschreibung

Blockheizkraftwerk für erdgasbetrieb
Vorschau ausblenden Andere Handbücher für VITOBLOC 200:

Werbung

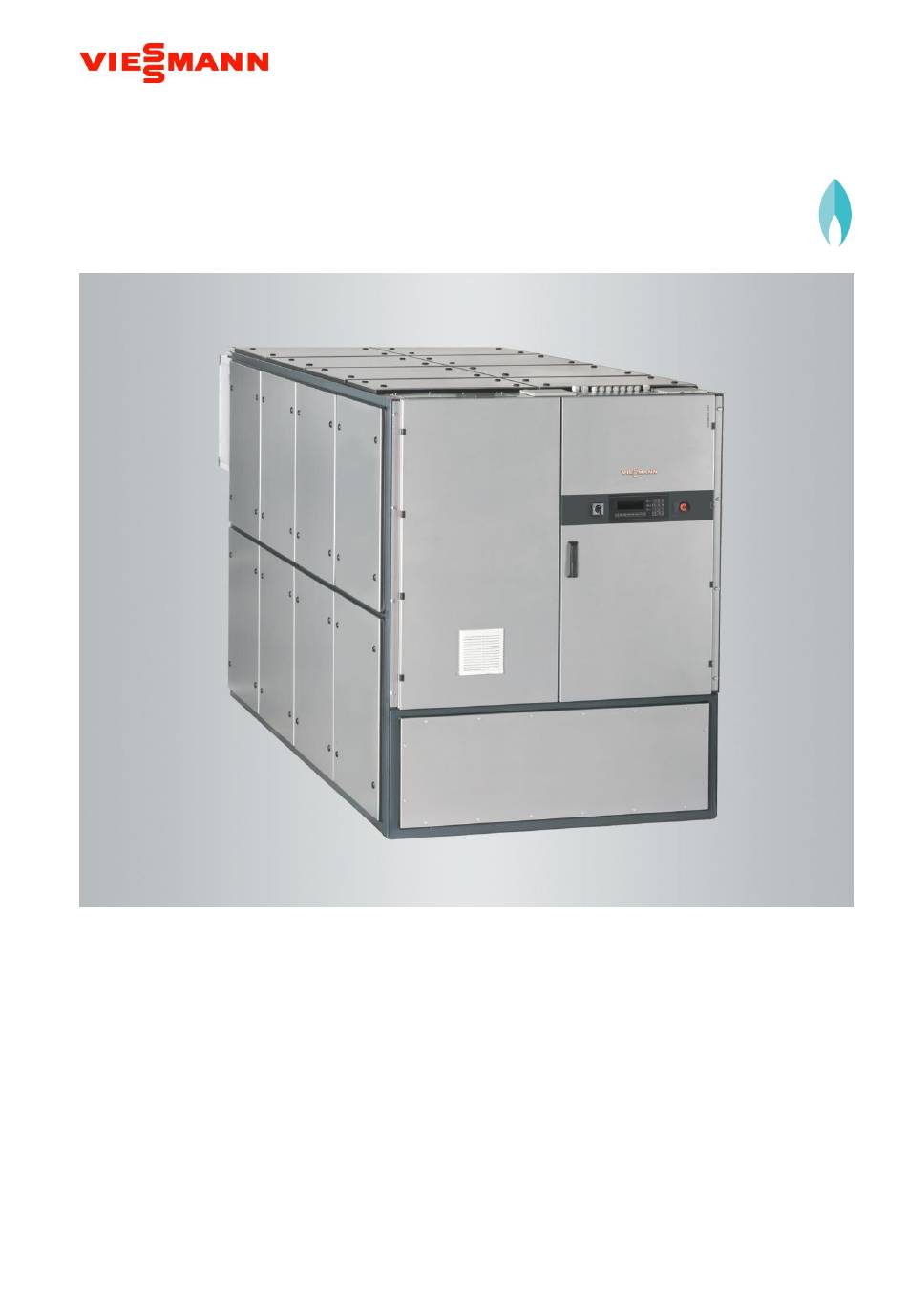

VITOBLOC 200
Blockheizkraftwerk - Strom und Wärme aus Erdgas
Hocheffizient durch Kraft-Wärme-Kopplung
Gesamtwirkungsgrad 94,3 %
Primärenergieeinsparung 28,24 %
Technische Beschreibung
VITOBLOC 200 Typ EM-199/263
Best.-Nr. 7727379
Blockheizkraftwerk für Erdgasbetrieb
entsprechend den Anforderungen der
EU-Gasgeräteverordnung und
EU-Maschinenrichtlinie
Elektrische Leistung 190 kW
Thermische Leistung 278+19 kW
Kraftstoffeinsatz 516 kW
5368447 DE 06/2019

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITOBLOC 200

  • Seite 1 VITOBLOC 200 Blockheizkraftwerk - Strom und Wärme aus Erdgas Hocheffizient durch Kraft-Wärme-Kopplung Gesamtwirkungsgrad 94,3 % Primärenergieeinsparung 28,24 % Technische Beschreibung VITOBLOC 200 Typ EM-199/263 Best.-Nr. 7727379 Blockheizkraftwerk für Erdgasbetrieb entsprechend den Anforderungen der EU-Gasgeräteverordnung und EU-Maschinenrichtlinie Elektrische Leistung 190 kW...
  • Seite 2 Die entsprechenden Unter- lagen und das Original der Konformitätser- klärung sind beim Hersteller hinterlegt. HINWEIS! Das BHKW-Modul Vitobloc 200 ist nicht für den 60 Hz-Betrieb geeignet. Damit ist es insbesondere nicht für den amerikanischen und kanadischen Markt verfügbar. Wichtige allgemeine Anwendungshinweise Darstellung von Hinweisen Das technische Gerät nur bestimmungsgemäß...
  • Seite 3: Inhaltsverzeichnis

    Betriebsparameter BHKW-Modul ................16 Technische Daten ......................19 Abmessungen, Gewichte und Farben ................ 21 Aufstellung ........................22 Start-Stopp-Verhältnis ....................22 Allgemeine Hinweise zu Planung und Betrieb ......24 Stichwortverzeichnis ..............25 Konformitätserklärung ..............26 Kurzanleitung ................. 27 VITOBLOC 200 EM-199/263...
  • Seite 4: Allgemeines

    2016/426 und nach EU-Maschinenrichtlinie, durch schlechte Heizwasserqualität, Korrosion und Fertigung nach DIN ISO 9001. Kavitation durch Einbindung in den internen Motor- kühlwasserkreislauf. Werkprobelauf mit komplettem BHKW (Motor- Generator-Wärmetauscher-Schaltschrank) nach DIN 6280, Teil 15. Tab. 1 Grundlieferumfang Serienausstattung VITOBLOC 200 EM-199/263...
  • Seite 5: Dauerleistung Im Netzparallelbetrieb

    Primärenergieeinsparung erbringt, gilt als hoch- Arbeitsblatt G260, 2. Gasfamilie, Gruppe L zulässig. effizient. Alle notwendigen Daten für andere Gasqualitäten und Somit sind alle BHKW-Module Vitobloc 200, die nach Aufstellbedingungen auf Anfrage. KWK betrieben werden, hocheffizient. Stromkennzahl Bei dem BKHW-Modul handelt es sich um ein Serien-...
  • Seite 6: Energiebilanz

    Generator in Strom umgewandelt. Erdgaszufuhr 100% (Heizwert) mechanische thermische Energie Energie Abgas- Sammel Motorblock wärme -rohr Abgas Motorkühlwasser wärme elektrische thermische Verluste Nutzenergie Nutzenergie mechanische Verluste Strahlungsverluste Abwärme 37 % 10 % 53 % Abb. 1 Energiebilanz des BHKW-Moduls VITOBLOC 200 EM-199/263...
  • Seite 7: Produktbeschreibung

    Ausgänge für externe Zündzeitpunktverstellung. vorgang des Motors. Darüber hinaus versorgen die Batterien die Überwachungs- und Regelungsein- Kupplung 2.1.8 richtungen. Die Kupplung (Flanschkupplung) verbindet den Gas-Otto- Verbrennungsluftfilter 2.1.5 Motor mit dem Drehstrom-Synchron-Generator. Der Verbrennungsluftfilter filtert die dem Gas-Otto- Motor zugeführte Verbrennungsluft. VITOBLOC 200 EM-199/263...
  • Seite 8: Drehstrom-Synchron-Generator

    Metallkompensatoren und flexiblen Schlauchverbin- steigen! Ansonsten ist kundenseitig dungen versehen und als Flansch- oder flachdichtende eine hydraulische Systemtrennung Schraubverbindungen ausgeführt. Wasserführende Lei- mittels Wärmetauscher vorzusehen. tungen sind in Normstahl, die abgasführenden Rohrlei- tungen sind in Edelstahl ausgeführt. VITOBLOC 200 EM-199/263...
  • Seite 9: Abgasreinigungssystem

    20 dB. Der anschließende Segeltuchstut- zen ist im Lieferumfang enthalten. Für Revisionsarbeiten kann die Trägerkonstruktion demontiert werden, um mit geeignetem Hebezeug ohne Behinderung arbeiten zu können. Für Montagearbeiten kann die Verkleidung des BHKW-Moduls leicht abgenommen werden. VITOBLOC 200 EM-199/263...
  • Seite 10: 2.10 Überwachungseinrichtungen

    LZA- 44 (GAS) PZA+ PZA- Tab. 2 Überwachungseinrichtungen Variante Vitobloc 200 EM-199/263 mit separatem Niedertemperaturkreis; (Pos. 80 und 83 optional) Wenn der Systemdruck in dem Gemisch-Kühlwasserkreis (17+18) über 2 bar liegt, ist kundenseitig eine hydraulische Trennung vorzusehen! VITOBLOC 200 EM-199/263...
  • Seite 11 Lose Beistellung zur bauseitigen 33 Kondenswasseraustritt (KO) 80 Ablüfter Montage 34 Abgasaustritt (AGA) 81 Abluft Optionale Ausstattung 35 Katalysator 82 Zuluft 36 Neutralisation 83 Schalldämmhaube 41 Lambda-Regelventil HINWEIS! Für die sicherheitstechnische Ausrüs- tung des Heizkreis-Anschlusses nur baumustergeprüfte Teile einsetzen! VITOBLOC 200 EM-199/263...
  • Seite 12: 2.11 Schaltschrank

    Fehler-Speicher zur unlöschbaren Aufzeichnung von kompletten Fehlerketten mit Betriebsparametern zur gezielten Störungsanalyse Schnittstelle DDC über RS 232 mit Protokoll 3964R (RK 512 entsprechend der bauseitigen Hard- und Software kundenseitig zusammenzustellen) – andere Schnittstellen auf Anfrage Betriebs- und Sammelstörmeldungen über potenzialfreie Kontakte Tab. 3 Komponenten des Schaltschrankes VITOBLOC 200 EM-199/263...
  • Seite 13: Prinzipschaltbild Der Elektrischen Einbindung Im Netzparallel- Und Netzersatzbetrieb

    U< U< U< U< Stromwandler NSHV Synchron- Abgang Netz Abgang BHKW-Modul Generator 400 V 50Hz 400 V 50Hz Verbraucher, Verbraucher, Sicherung, 3-phasig vorrangig zu versorgen Trenner, 3-phasig Abb. 3 Prinzipschaltbild der elektrischen Einbindung im Netzparallel- mit Netzersatzbetrieb VITOBLOC 200 EM-199/263...
  • Seite 14: 2.12 Checkliste Netzersatzbetrieb

    Netzstörung sicherstellen, können bei Netz- ausfall die Fehlermeldungen aus den bauseitigen Anlagensystemen wie Heizung oder Lüftung das BHKW zur Abschaltung, z. B. durch mangelnde Wärmeabnahme, bringen. In diesem Fall ist die übergeordnete Regelung mit einer separaten un- terbrechungsfreien Spannungsversorgung (USV) auszurüsten. VITOBLOC 200 EM-199/263...
  • Seite 15: Wartung Und Instandsetzung

    Mindestens einmal jährlich ist eine War- tung durchzuführen und das Kühlwas- ser spätestens nach 2 Jahren zu wech- seln. HINWEIS! Die erwartete Nutzungsdauer des BHKW-Moduls beträgt nicht weniger als 10 Jahre bei Berücksichtigung der re- gelmäßigen Wartungs- und Instandset- zungsarbeiten. VITOBLOC 200 EM-199/263...
  • Seite 16: Technische Daten

    Der KWK-Deckungsanteil ist mit 1,0 angenommen. Der Nutzungsgrad nach EnergieStV ist definiert als Quotient aus Summe erzeugter thermischer und mechanischer Leistung zur Summe der eingesetzten Energien und der eingesetzten Hilfsenergien. Tab. 4 Betriebsparameter BHKW-Modul - Leistungen und Wirkungsgrade VITOBLOC 200 EM-199/263...
  • Seite 17: Betriebsparameter Energie

    Beschaffenheit von Kraftstoff, Schmieröl, Kühlwasser, Heizungswasser siehe aktuelle Betriebsvorschrift! Füllmenge Schmieröl Frischöl-Zusatztank Kühlwasser Heizungswasser Gas-Anschlussdruck mbar 20 - 50 Gas-Anschlussdruck ist entsprechend DVGW-TRGI 1986/96 der Gas-Fließdruck am Beginn der Gasregelstrecke des Moduls Tab. 6 Betriebsstoffe und Füllmengen VITOBLOC 200 EM-199/263...
  • Seite 18: Lüftung Und Abgas

    Nm³/h Max. zulässiger Gegendruck nach Modul mbar Abgastemperatur max. °C Umgebungstemperatur nicht höher als 35 °C und ihr Mittelwert über eine Dauer von 24 Stunden nicht höher als 30 °C Tab. 8 Allgemeine Betriebsparameter Lüftung und Abgas VITOBLOC 200 EM-199/263...
  • Seite 19: Technische Daten

    Technische Daten Technische Daten Motor und Generator 4.2.1 Technische Daten Vitobloc 200 EM-199/263 Motor mit Zubehör Gas-Otto-Motor Hersteller Motortyp E 2876 LE Standardleistung¹ nicht überlastbar Schmierölverbrauch ca. 60 Synchron-Generator Generator-Typ LSA 46.3 M7 bei cos φ = 0,8 Nenn-Scheinleistung S...
  • Seite 20: Elektrische Anbindung (Empfehlung)

    Die steuerungstechnische Anwahl erfolgt allerdings potentialfrei aus der Modulsteuerung. Die Anwahl für den Netzersatzbetrieb erfolgt durch die externe Leittechnik nach erfolgtem bauseitigen Lastabwurf. Die Anwahl lässt sich auch automatisch modulintern realisieren, jedoch ohne Lastabwurfüberwachung. Tab. 10 Elektrische Anbindung - Kabelliste (Empfehlung) VITOBLOC 200 EM-199/263...
  • Seite 21: Abmessungen, Gewichte Und Farben

    Bei den BHKW-Modulen Vitobloc 200 EM-199/263 ist die Schallhaube und Ablüfter optional erhältlich. Tab. 11 Abmessungen, Gewichte, Farben und Anschlüsse Abb. 4 Abmessungen und Anschlüsse der BHKW Module Vitobloc 200 EM-199/263 mit optionaler Schalldämmhaube (Maße in mm) VITOBLOC 200 EM-199/263...
  • Seite 22: Aufstellung

    Ausführung G40 empfohlen. Vorzeitiger Verschleiß der Starteinrichtungen durch kürzere Zeiten ist betriebsbedingt und stellt keinen Optional ist die Ausstattung des BHKW-Moduls Mangel dar. mit einem geeichten Stromzähler mit M-Bus- Anbindung möglich. Der Zähler muss zusätzlich als Zubehör bestellt werden. VITOBLOC 200 EM-199/263...
  • Seite 23 GAS Erdgas Kondensat 1.400 mm unverbaut Zuluft Tab. 12 Aufstellmaße Abb. 5 Musteraufstellpläne – Darstellung ohne Armaturen und Sicherheitstechnik (Maße in mm) Sockel-Mindestmaße Vitobloc 200 EM-199/263 3.600 mm 1.600 mm 150 mm Abb. 6 BHKW mit Sockel VITOBLOC 200 EM-199/263...
  • Seite 24: Allgemeine Hinweise Zu Planung Und Betrieb

    Kondensatableitung ist regelmäßig auf Durchgängig- Betriebssicherheit erhöht . keit und ausreichende Wasservorlage zu prüfen. ● Störungen oder Folgeschäden aufgrund unzulässiger Montageanleitung Abgassysteme für Vitobloc 200 Betriebsbedingungen sind weder durch Gewährleistung beachten. ● noch durch einen Servicevertrag abgedeckt. Bei Einsatz des BHKW im Wohnbereich wird drin-...
  • Seite 25: Stichwortverzeichnis

    Gewichte ..............21 Grundlieferumfang ............ 4 Überwachungseinrichtungen ........10 Grundrahmen ............8 Wärmeübertragersystem .......... 8 Heizung ..............24 Wartung ..............24 Wartung und Instandsetzung ........15 Instandsetzung ............15 z-Zahl ..............24 Kühlwasserwärmeübertrager ........8 Kupplung ..............7 VITOBLOC 200 EM-199/263...
  • Seite 26: Konformitätserklärung

    Konformitätserklärung Konformitätserklärung VITOBLOC 200 EM-199/263...
  • Seite 27: Kurzanleitung

    Kurzanleitung Kurzanleitung VITOBLOC 200 EM-199/263...
  • Seite 28 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
