Viessmann VITOBLOC 200 Technische Beschreibung

Vorschau ausblenden Andere Handbücher für VITOBLOC 200:

Werbung

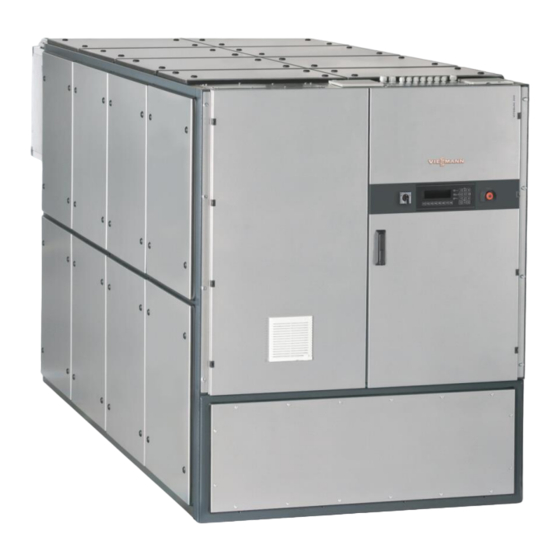

VITOBLOC 200
Blockheizkraftwerk - Strom und Wärme aus Erdgas
Hocheffizient durch Kraft-Wärme-Kopplung
Gesamtwirkungsgrad 94,3 %
Primärenergieeinsparung 30,74 %
Technische Beschreibung
VITOBLOC 200 Typ EM-260/390
Best.-Nr. 7735887
Blockheizkraftwerk für Erdgasbetrieb
entsprechend den Anforderungen der
EU-Gasgeräteverordnung und
EU-Maschinenrichtlinie
Elektrische Leistung 263 kW
Thermische Leistung 390 kW
Kraftstoffeinsatz 693 kW
5814287 DE 05/2018

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITOBLOC 200

  • Seite 1 VITOBLOC 200 Blockheizkraftwerk - Strom und Wärme aus Erdgas Hocheffizient durch Kraft-Wärme-Kopplung Gesamtwirkungsgrad 94,3 % Primärenergieeinsparung 30,74 % Technische Beschreibung VITOBLOC 200 Typ EM-260/390 Best.-Nr. 7735887 Blockheizkraftwerk für Erdgasbetrieb entsprechend den Anforderungen der EU-Gasgeräteverordnung und EU-Maschinenrichtlinie Elektrische Leistung 263 kW...
  • Seite 2 Die entsprechenden Unter- lagen und das Original der Konformitätser- klärung sind beim Hersteller hinterlegt. HINWEIS! Das BHKW-Modul Vitobloc 200 ist nicht für den 60 Hz-Betrieb geeignet. Damit ist es insbesondere nicht für den amerikanischen und kanadischen Markt verfügbar. Wichtige allgemeine Anwendungshinweise Darstellung von Hinweisen Das technische Gerät nur bestimmungsgemäß...
  • Seite 3: Inhaltsverzeichnis

    Technische Daten eines kompletten BHKW-Moduls ..........17 Maße, Gewichte und Farben ..................19 Aufstellung ........................20 Start-Stopp-Verhältnis ....................21 Allgemeine Hinweise zu Planung und Betrieb ......22 Stichwortverzeichnis ..............23 Konformitätserklärung ..............24 Baumusterprüfung gemäß Gasgeräterichtlinie ......25 Kurzanleitung ................. 26 VITOBLOC 200 EM-260/390...
  • Seite 4: Allgemeines

    2016/426 und nach EU-Maschinenrichtlinie, buch zur lückenlosen Aufzeichnung der wichtigsten Fertigung nach DIN ISO 9001. Betriebsparameter. Werkprobelauf mit komplettem BHKW Dokumentation nach DIN 6280 Teil 14 auf Daten- (Motor-Generator-Wärmetauscher-Schaltschrank) träger (PDF) nach DIN 6280, Teil 15. Tab. 1 Grundlieferumfang Serienausstattung VITOBLOC 200 EM-260/390...
  • Seite 5: Dauerleistung Im Netzparallelbetrieb

    2012/27/EU über die Förderung einer am Nutzwär- mebedarf orientierten Kraft-Wärme-Kopplung defi- niert. Jede KWK-Klein- und Kleinstanlage (< 1 MW ), die eine Primärenergieeinsparung erbringt, gilt als hoch- effizient. Somit sind alle BHKW-Module Vitobloc 200, die nach KWK betrieben werden, hocheffizient. VITOBLOC 200 EM-260/390...
  • Seite 6: Energiebilanz

    Energien und der eingesetzten Hilfsenergien. Generator in Strom umgewandelt. Erdgaszufuhr 100% (Heizwert) mechanische thermische Energie 39,7% Energie 60,3% Abgas- Sammel Motorblock wärme -rohr Abgas wärme Motorkühlwasser elektrische thermische Verluste Nutzenergie Nutzenergie 5,8% 38,0% 56,2% Abb. 1 Energiebilanz des BHKW-Modul VITOBLOC 200 EM-260/390...
  • Seite 7: Produktbeschreibung

    Schaltung vor Fol- Die Zündanlage bietet Einstellmöglichkeiten für den geschäden zu bewahren. Zündzeitpunkt während des Betriebes und Ein- und Ausgänge für externe Zündzeitpunktverstellung. Motorschäden aufgrund von Dauerbetrieb außerhalb der zulässigen Betriebsparameter sind von der Ge- währleistung ausgeschlossen. VITOBLOC 200 EM-260/390...
  • Seite 8: Modulkomponenten

    Alle Rohrverbindungen sind zur Schwingungsent- kopplung mit Metallkompensatoren und flexiblen Schlauchverbindungen versehen und als Flansch- oder flachdichtende Schraubverbindungen ausge- führt. Wasserführende Leitungen sind zum Großteil in Normstahl (vereinzelt Edelstahl), die abgasführenden Rohrleitungen einschließlich Schalldämpfer sind in Edelstahl ausgeführt. VITOBLOC 200 EM-260/390...
  • Seite 9: Wärmeübertragungssystem

    Kreislauf geschlossen. Die Dosierung erfolgt über ein Magnetventil, angesteuert durch die elektri- 2.3.12 Allgemeine Darstellung der Überwa- sche Niveaukontrolle. Der Vorratsbehälter ist mit einer chungseinrichtungen für Vitobloc 200 Überlaufsicherung geschützt, um eine Überfüllung zu verhindern. Überwachung durch Geber für Öldruck, Kühlwasser- Aus Sicherheitsgründen kann die Bodenwanne bei...
  • Seite 10 33 Kondenswasseraustritt (KO) 80 Ablüfter Montage 34 Abgasaustritt (AGA) 81 Abluft Optionale Ausstattung 35 Katalysator 82 Zuluft 36 Neutralisation 83 Schalldämmhaube 41 Lambda-Regelventil 84 Drosselrückschlagventil 42 Magnetventil HINWEIS! Für die sicherheitstechnische Ausrüs- tung des Heizkreis-Anschlusses nur baumustergeprüfte Teile einsetzen! VITOBLOC 200 EM-260/390...
  • Seite 11 Historienspeicher zur Aufzeichnung der min-max Analogwerte zwecks Optimierung des Betriebes Fehler-Speicher zur unlöschbaren Aufzeichnung von kompletten Fehlerketten mit Betriebsparametern zur gezielten Störungsanalyse Schnittstelle DDC über RS 232 mit Protokoll 3964R – andere Schnittstellen auf Anfrage Betriebs- und Sammelstörmeldungen über potenzialfreie Kontakte Tab. 3 Komponenten des Schaltschrankes VITOBLOC 200 EM-260/390...
  • Seite 12 Produktbeschreibung Prinzipschaltbild der elektrischen Einbindung im Netzparallel- und Netzersatzbetrieb Abb. 3 Prinzipschaltbild der elektrischen Einbindung im Netzparallelbetrieb Abb. 4 Prinzipschaltbild der elektrischen Einbindung im Netzparallel- mit Netzersatzbetrieb VITOBLOC 200 EM-260/390...
  • Seite 13: Checkliste Netzersatzbetrieb

    Netzstörung sicherstellen, können bei Netz- ausfall die Fehlermeldungen aus den bauseitigen Anlagensystemen wie Heizung oder Lüftung das BHKW zur Abschaltung, z. B. durch mangelnde Wärmeabnahme, bringen. In diesem Fall ist die übergeordnete Regelung mit einer separaten un- terbrechungsfreien Spannungsversorgung (USV) auszurüsten. VITOBLOC 200 EM-260/390...
  • Seite 14: Wartung Und Instandsetzung

    Mindestens einmal jährlich ist eine War- tung durchzuführen und das Kühlwas- ser spätestens nach 2 Jahren zu wech- seln. HINWEIS! Die erwartete Nutzungsdauer des BHKW-Moduls beträgt nicht weniger als 10 Jahre bei Berücksichtigung der re- gelmäßigen Wartungs- und Instandset- zungsarbeiten. VITOBLOC 200 EM-260/390...
  • Seite 15: Technische Daten

    Alle nachfolgenden Planungs- und Betriebsdaten Ausführliche Hinweise zur Planung und Ausführung finden Sie in der „Fachreihe Erdgas-BHKW – Pla- beziehen sich jeweils auf ein BHKW-Modul. nungsanleitung“. Betriebsparameter BHKW-Modul Betriebsparameter BHKW-Modul Vitobloc 200 EM-260/390 Dauerleistung im Netzparallelbetrieb 100% Last Last Last Elektrische Leistung nicht überlastbar...
  • Seite 16 Bei Einsatz des BHKW im Wohnbereich wird dringend empfohlen, 2 aufeinanderfolgende Abgasschalldämpfer vorzusehen, um den Anforderun- gen besonders schutzbedürftiger Räume (nachts 25 dB (A)) nachzukommen. 10) Umgebungstemperatur nicht höher als 35 °C und ihr Mittelwert über eine Dauer von 24 Stunden nicht höher als 30 °C Tab. 4 Betriebsparameter eines kompletten BHKW-Moduls VITOBLOC 200 EM-260/390...
  • Seite 17: Technische Daten Eines Kompletten Bhkw-Moduls

    Technische Daten Technische Daten eines kompletten BHKW-Moduls Technische Daten BHKW-Modul Vitobloc 200 EM-260/390 Motor mit Zubehör Gas-Otto-Motor Hersteller Motortyp E3262 E302 Arbeitsweise 4-Takt Zylinderzahl/Anordnung 12 / V Bohrung/Hub 132 / 157 Hubraum 25,8 Drehzahl 1.500 Mittlere Kolbengeschwindigkeit 7,85 Verdichtungsverhältnis 12 : 1 Mittlerer effektiver Druck Standardleistung¹...
  • Seite 18 Die steuerungstechnische Anwahl erfolgt allerdings potentialfrei aus der Modulsteuerung. Die Anwahl für den Netzersatzbetrieb erfolgt durch die externe Leittechnik nach erfolgtem bauseitigen Lastabwurf. Die Anwahl lässt sich auch automatisch modulintern realisieren, jedoch ohne Lastabwurfüberwachung. Tab. 5 Technische Daten eines kompletten BHKW-Moduls VITOBLOC 200 EM-260/390...
  • Seite 19: Maße, Gewichte Und Farben

    VDE- und EVU-Vorschriften (Empfehlung siehe Tab. 5) Tab. 6 Abmessungen, Gewichte, Farben und Anschlüsse Abb. 5 Abmessungen und Anschlüsse der BHKW Module Vitobloc 200 EM-260/390 (Maße in mm); Die bereits montierte Lüfterbox kann für das Einbringen des Moduls demontiert werden...
  • Seite 20: Aufstellung

    Es muss eine Wasservorlage (Siphonschleife) mit einer wirksamen Wassersäulenhöhe von mindes- tens 250 mm WS vorgesehen werden, um unzu- lässiges Ausströmen des Abgases über die Kon- densatleitung zu verhindern. Der Füllstand der Wasservorlage ist vor jedem Starten zu kontrollie- ren. VITOBLOC 200 EM-260/390...
  • Seite 21: Start-Stopp-Verhältnis

    1.652 mm Abb. 6 Musteraufstellpläne – Darstellung ohne Armaturen 4.660 mm und Sicherheitstechnik (Maße in mm) Abb. 7 Aufstellmaße Sockel-Mindestmaße Vitobloc 200 EM-260/390 3.600 mm 1.600 mm 150 mm Abb. 8 BHKW mit Sockel Start-Stopp-Verhältnis Pro Start soll das Modul mindestens 180 min in Be- trieb sein (Verhältnis Anzahl Betriebsstunden zu den...
  • Seite 22: Allgemeine Hinweise Zu Planung Und Betrieb

    Werden die nachfolgenden Punkte eingehalten, wird die Kondensatableitung ist regelmäßig auf Durchgängig- Betriebssicherheit erhöht . keit und ausreichende Wasservorlage zu prüfen. ● Montageanleitung Abgassysteme für Vitobloc 200 Störungen oder Folgeschäden aufgrund unzulässiger beachten. Betriebsbedingungen sind weder durch Gewährleistung ● noch durch einen Servicevertrag abgedeckt.
  • Seite 23: Stichwortverzeichnis

    Gewichte ..............23 Grundlieferumfang ............ 4 Verrohrungen ............11 Grundrahmen ............10 Wärmeübertragersystem ........11 Heizung ..............26 Wartung ..............26 Wartung und Instandsetzung ........18 Instandsetzung ............18 z-Zahl..............26 Kühlwasserwärmeübertrager ........11 Kupplung ..............10 VITOBLOC 200 EM-260/390...
  • Seite 24: Konformitätserklärung

    Konformitätserklärung Konformitätserklärung VITOBLOC 200 EM-260/390...
  • Seite 25: Baumusterprüfung Gemäß Gasgeräterichtlinie

    Baumusterprüfung gemäß Gasgeräterichtlinie Baumusterprüfung gemäß Gasgeräterichtlinie VITOBLOC 200 EM-260/390...
  • Seite 26: Kurzanleitung

    Kurzanleitung Kurzanleitung VITOBLOC 200 EM-260/390...
  • Seite 27 Notizen VITOBLOC 200 EM-260/390...
  • Seite 28 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
