6 System-Setup und Betrieb

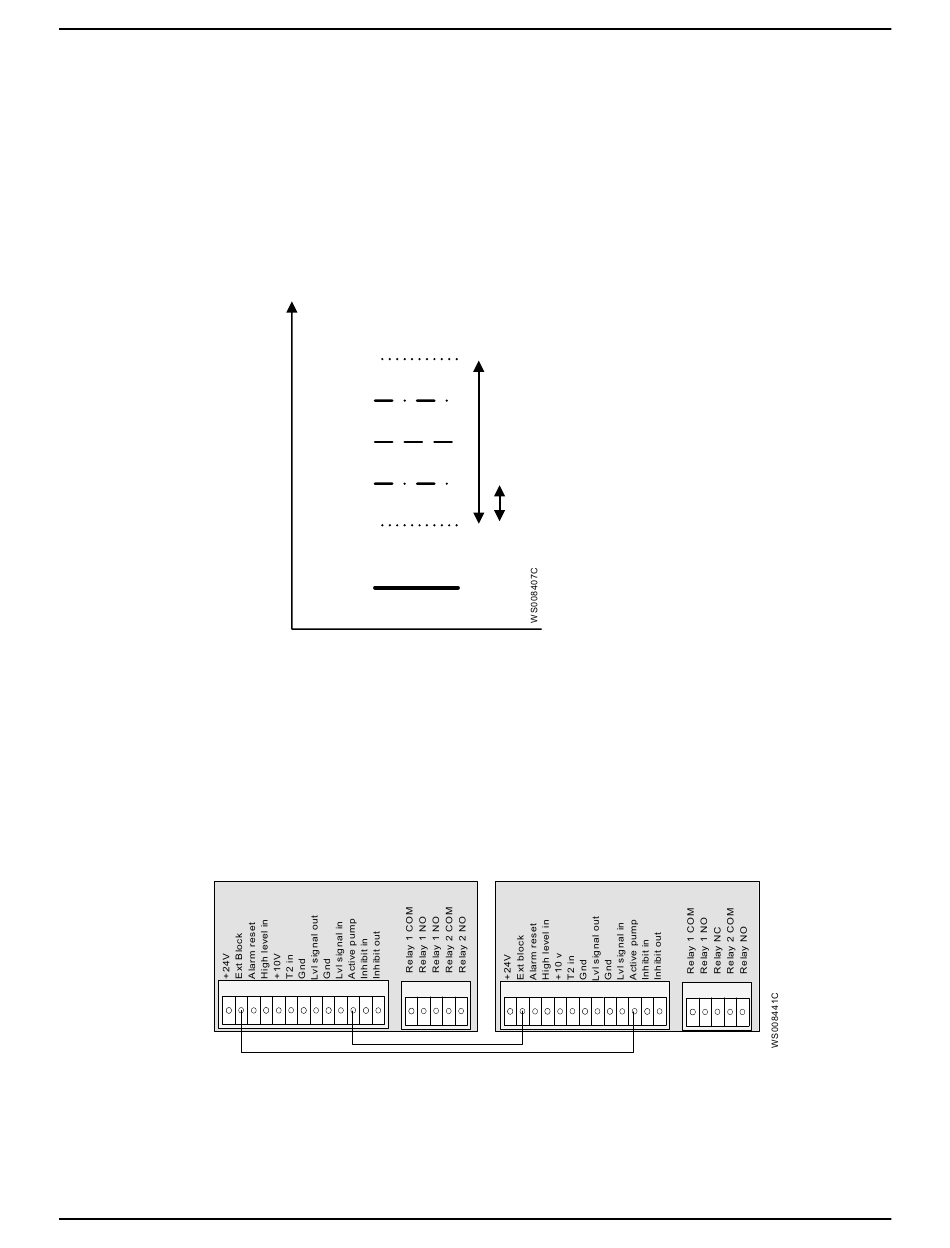

Pumpenidentitätswechselbetrieb
Jeder Pumpen-ID entspricht ein festgelegtes Startniveau, das bis zu 24 cm unterhalb des
in Parameter P1-15:Startniveau festgelegten Startniveaus liegt. Wenn der Wasserstand
das Stoppniveau erreicht und ein Pumpenzyklus endet, treffen alle Antriebe eine
Zufallsauswahl zwischen zwei möglichen Startniveaus, die für den nächsten Pumpenzyklus
verwendet werden. Nur Pumpe 1 hat ein definiertes Startniveau und ändert dieses nicht.
Pumpe 2 und Pumpe 3 werden im Wechsel um Pumpe 1 betrieben. Die Startniveaus
liegen in einem Zweipumpensystem 6 cm auseinander, in einem Dreipumpensystem
liegen sie nie mehr als 12 cm auseinander.
Bei Zwei- und Dreipumpensystemen ist die Aufteilung der Starts während normaler
Zulaufsituationen 1:1. Während Situationen mit hohem Zufluss ist die Aufteilung der Starts
bei einem Dreipumpensystem 5:5:2, aber sie bleibt bei einem Zweipumensystem 1:1.
P3 high
P2 high
P2 low
P3 low
Stop level
6.7.6 Pumpenblock
Der Pumpenblock dient zum Sperren der Reservepumpe, damit diese nicht gleichzeitig
mit der Hauptpumpe laufen kann. Wenn die Pumpe oder Pumpen, die zu
Redundanzzwecken montiert wurden, aufgrund von elektrischen oder mechanischen
Problemen nicht gleichzeitig laufen dürfen, muss die Reservepumpe blockiert werden.
Selbst wenn der Zulauf größer als die Kapazität einer Einzelpumpe ist, blockiert die
Funktion den Betrieb anderer Pumpen. Die Pumpen wechseln sich im Laufe der Zeit ab.
Um den Pumpenblock zu aktivieren, verbinden Sie den Pumpenlaufausgang, Anschluss
11, eines Antriebs mit dem Pumpenblockeingang, Anschluss 2, des anderen Antriebs und
setzen Sie den Parameter P2-13:Funktion Analogausgang 2 auf 3: Motordrehz. > 0,
Standard.
1
2
Pumpenblock bei einem Dreipumpensystem
Da die Relais 1 und 2 für den Wechselbetrieb oder den Pumpenblock verwendet werden,
sind zur Ausgabe von Alarmen oder anderen Laufzeitinformationen über Relais
zusätzliche I/O-Erweiterungsmodule erforderlich.
40
[m]
P1
Control Terminal Unit 1
Relay Terminal Unit 1
3
4
5
6
7
8
9
10 11 12 13
14 15 16 17 18
24 cm
6 cm
Control Terminal Unit 2
1
2
3
4
5
6
7
8
9
SRC 311 - SmartRun
™
Montage-, Betriebs- und Wartungshandbuch
Relay Terminal Unit 2
10 11 12 13
14 15 16 17 18
