Installieren Eines Systems Mit Zwei Pumpen - Flygt SRC 311 - SmartRun Montage-, Betriebs- Und Wartungshandbuch

5 Elektrischer Anschluss

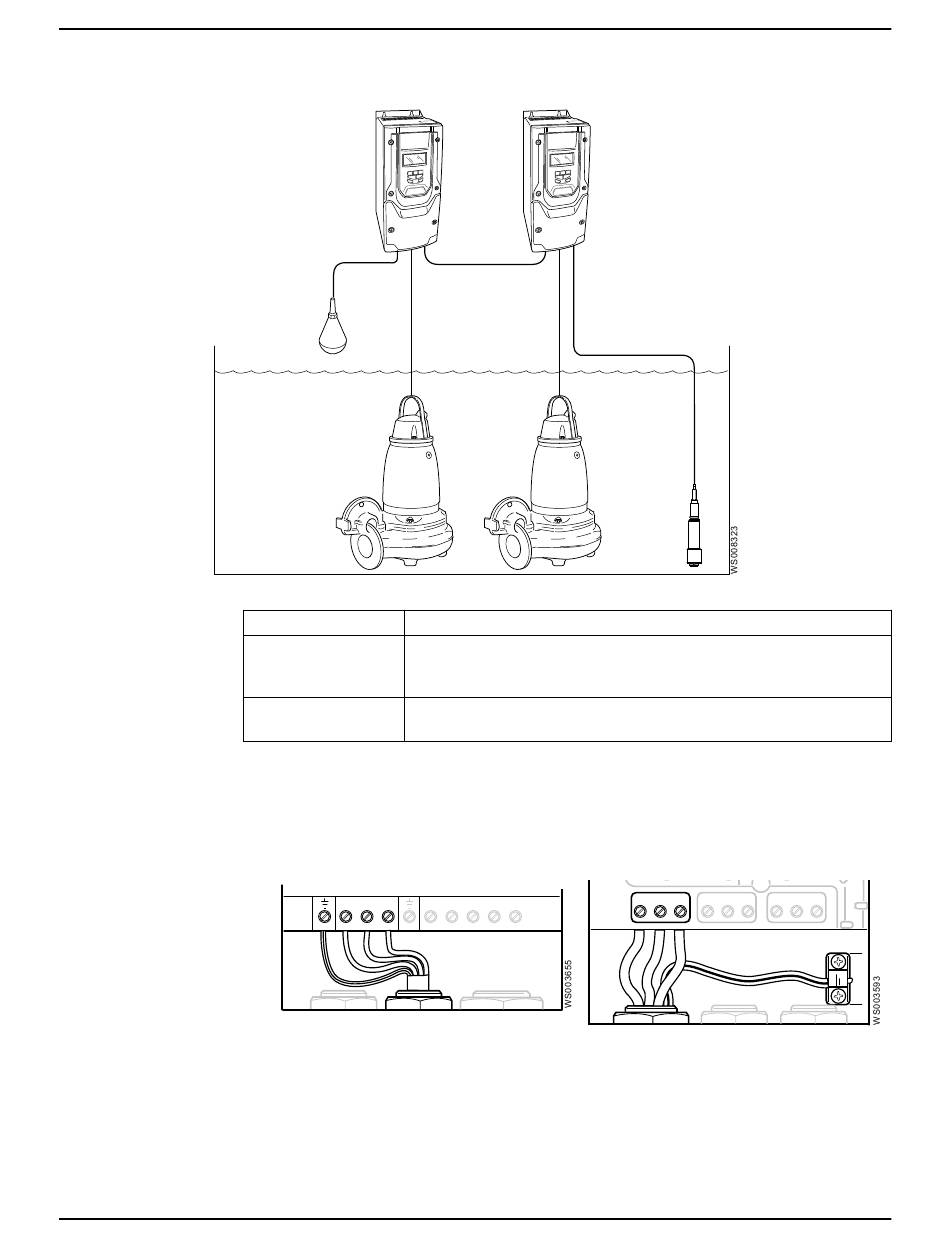

5.7.1 Installieren eines Systems mit zwei Pumpen

1. Bereiten Sie den Antriebskabeldurchlass vor.
2. Anschließen der Stromversorgungskabel:
22
1
Zustand Maßnahme
Antrieb in der Version Sicherstellen, dass die Kabelanschlüsse für eine IP55-Umgebung zugelassen sind.
IP55. Bei der Stützschalengröße 4-6 die beigefügte Metallplatte für die Montage der
Kabelanschlüsse verwenden.
Antrieb in der Version Sicherstellen, dass die Kabelanschlüsse für eine IP66-Umgebung zugelassen sind.
IP66. Zwei Bohrungen zum Installieren der Kabel einbringen.
a) Eingehende Stromversorgungsleitungen an den Leistungsklemmen anschließen.
Das Kabel in der folgenden Reihenfolge anschließen:
1. Erdung (Erde)
2. Stromführende Adern
L1/L L2/N L3
Abbildung 1: Größe der Stützschale 2–3
b) Einen Schrumpfschlauch an den Adern befestigen.
c) Für Stützschalengröße 2-3 den RFI-Ringkern um die stromführenden Adern der
Pumpe anbringen.
d) Die stromführenden Adern der Pumpe an den Stromausgangsklemmen
anschließen.
Die Kabeladern in der folgenden Reihenfolge anschließen:
2
U V W + B
Abbildung 2: Größe der Stützschale 4–6
SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
L1 L2 L3 +DC BR -DC U V W
