5 Elektrischer Anschluss
7. Niveausensor anschließen, 4–20 mA:
26
4 7 10
1 2 3 5 6 8 9 11 12 13 14 15 16 17 18
3
4
2
L1 L2 L3 +DC BR -DC
1

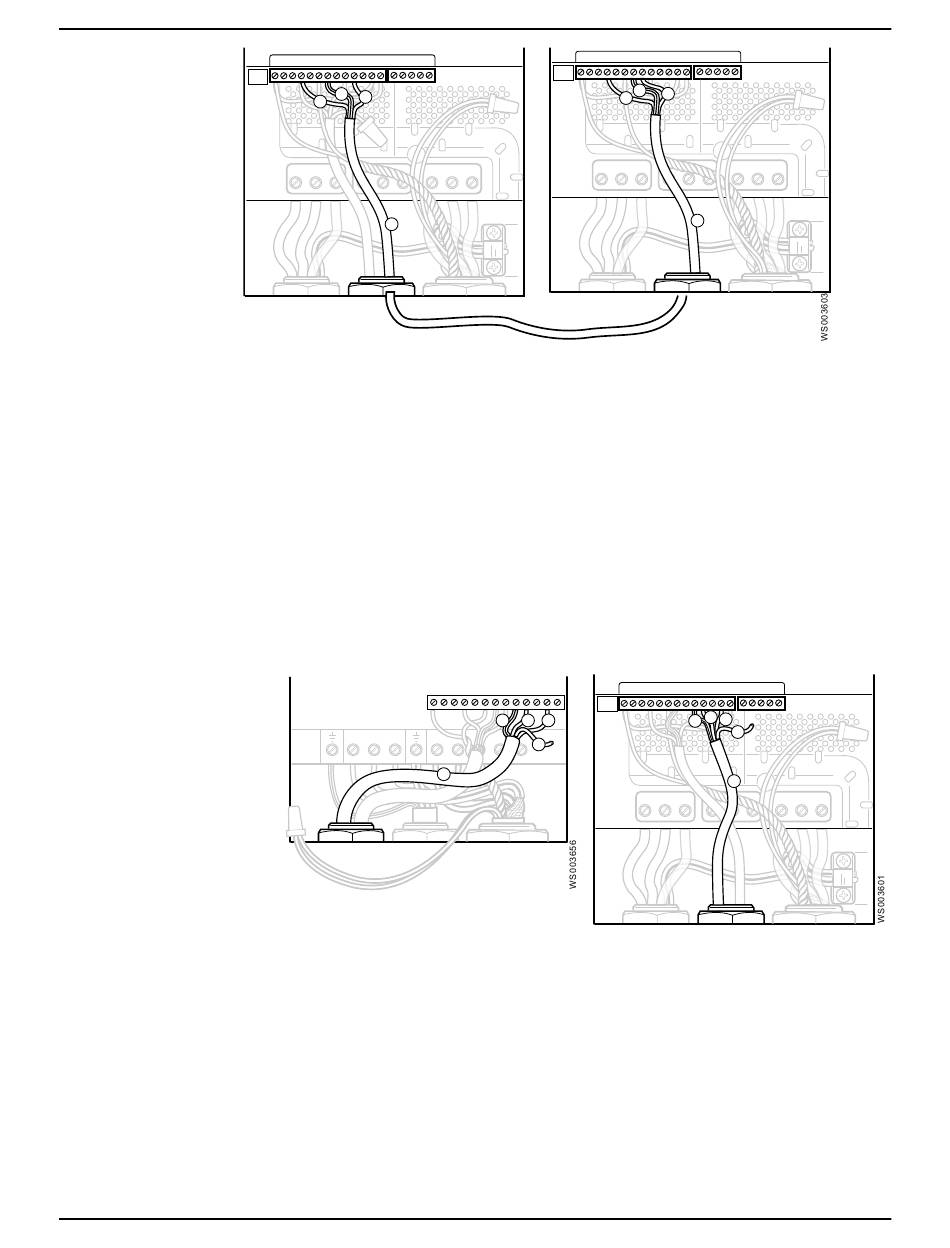

Abbildung 16: Größe der Stützschale 4–6
1. Kabel zum Aktivieren der gemeinsam genutzten Sensorsignale
2. Anschluss 4 an Anschluss 4, für gemeinsame Nutzung des Digitalsignals vom
Niveauschalter
3. Anschluss 7 an Anschluss 7, für gemeinsame Verwendung der Abschirmleitung
oder des Schutzleiters (Erde) von der Pumpe
4. Anschluss 10 an Anschluss 8, für gemeinsame Nutzung des analogen Signals vom
Niveauschalter
a) Die (+)- und (-)-Ader verdrillen, um die Aufnahme von elektromagnetischen
Störungen zu minimieren.
b) Die (+)-Ader am Steuerungsanschluss 12 und die (-)-Ader am
Steuerungsanschluss 10 an Antrieb 2 anschließen.
L1/L L2/N L3
Abbildung 17: Größe der Stützschale 2–3
1. Kabel des Niveausensors
2. Schirmung
3. -
4. +
5. Unverwendeten Adern isolieren
c) Die Abschirmleitung an Steuerungsanschluss 9 an Antrieb 2 anschließen.
d) Die weiße Ader isolieren, da sie nicht verwendet wird.
4
1 2 3
L1
U V W
9 10 12
1 2 3 4 5 6 7 8 11 13
2 3 4
U V W + B
5
1
Abbildung 18: Größe der Stützschale 4–6
SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch
7 8
5 6 9 10 11 12 13 14 15 16 17 18
3
4
2
L2 L3 +DC BR -DC U V W
1
9 10 12
1 2 3 4 5 6 7 8 11 13 14 15 16 17 18
3
4
2
5
1
L1 L2 L3 +DC BR -DC U V W
