Verwandte Anleitungen für Flygt SRC 311 - SmartRun
Inhaltszusammenfassung für Flygt SRC 311 - SmartRun

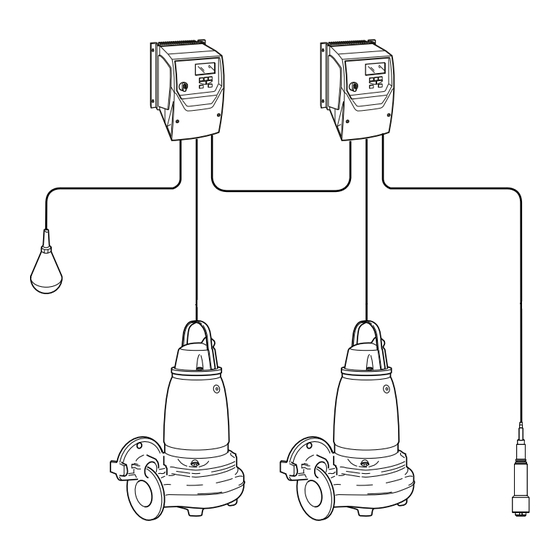

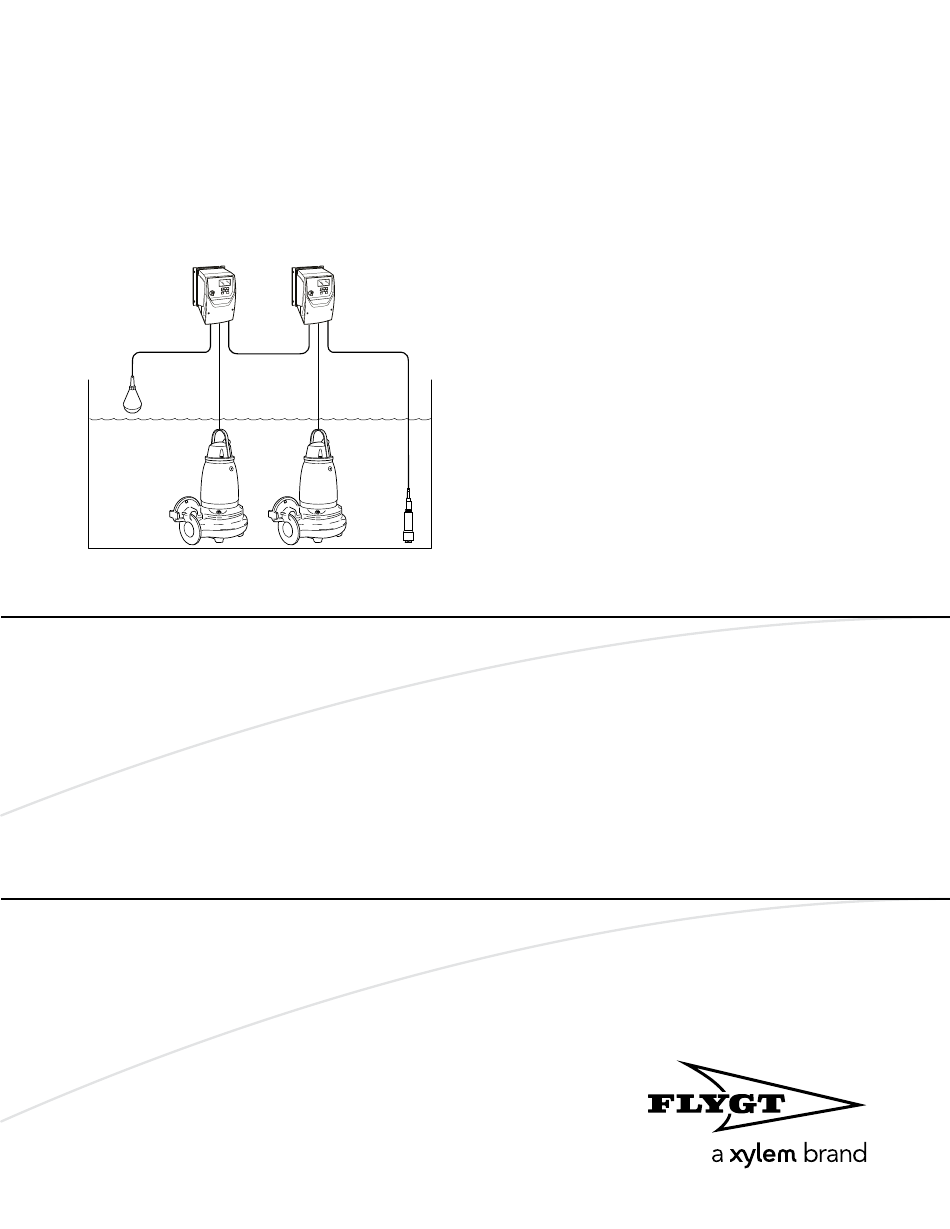

- Seite 1 Montage-, Betriebs- und Wartungshandbuch ™ SRC 311 - SmartRun...
- Seite 3 Tämä käsikirja on ladattavissa myös suomeksi osoitteesta http:// tpi.xyleminc.com. Svenska Denna handbok finns också tillgänglig att ladda ned på svenska från http://tpi.xyleminc.com. Türk Bu kılavuz http://tpi.xyleminc.com sitesinden Türkçe dilinde de indirilebilir. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
- Seite 5 Software-Version Software-Version Diese Anleitung beschreibt die Merkmale und Funktionen der SRC 311, Version 4.X. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
-
Seite 7: Inhaltsverzeichnis
5.7 Installieren des Systems....................21 5.7.1 Installieren eines Systems mit zwei Pumpen ............22 5.7.2 Anschlüsse........................27 5.7.3 Installieren eines Systems mit drei Pumpen............29 5.7.4 Einsetzen eines optionalen Moduls................30 5.7.5 Verdrahtungsbeispiele für die Relaiskontakte............30 SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... - Seite 8 7 Wartung............................. 45 7.1 Vorbeugende Wartung.....................45 7.2 Überprüfung........................45 8 Fehlerbehebung........................46 8.1 Alarm- und Überwachungsfunktionen................46 8.2 Zurücksetzen von aktiven Alarmen..................48 8.3 Fehlercodes........................49 9 Technische Referenz........................ 52 9.1 Systemüberblick.........................52 9.2 Software-Parameter......................53 9.3 Kommunikation........................59 SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
-
Seite 9: Einführung Und Sicherheit
WARNUNG: nicht verhindert wird, zu schweren oder tödlichen Verletzungen führen kann. Weist auf eine gefährliche Situation hin, die, wenn sie VORSICHT: nicht verhindert wird, zu leichten oder minderschweren Verletzungen führen kann. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 10: Sicherheit Des Benutzers
Xylem autorisiert sind. Xylem übernimmt keine Haftung für Arbeiten, die von nicht ausgebildetem, unbefugtem Personal durchgeführt werden. 1.4 Entsorgung von Verpackung und Produkt Beachten Sie die geltenden Vorschriften und Gesetze zur getrennten Abfallentsorgung. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 11: Ersatzteile
Funktionsstörungen, Schäden und Verletzungen verursachen sowie zum Verlust der Gewährleistung führen. 1.6 Xylem Gewährleistung Information zur Gewährleistung entnehmen Sie bitte Ihrem Kaufvertrag. 1.7 Stütze Xylem unterstützt nur Produkte, die geprüft und genehmigt wurden. Xylem unterstützt keine nicht genehmigte Ausrüstung. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 12: Transport- Und Lagerung
Kabeln fern und nicht unter schwebenden Lasten auf. Position und Befestigung Die Einheit kann entweder horizontal oder vertikal transportiert werden. Stellen Sie sicher, dass die Einheit während des Transports gesichert ist, damit sie nicht wegrollen oder umfallen kann. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 13: Richtlinien Hinsichtlich Der Lagerung
Schützen Sie das Produkt vor Feuchtigkeit, Wärmequellen und mechanischen Schäden. HINWEIS: Stellen Sie keine schweren Lasten auf Produktverpackungen ab. Anforderungen an die Lagerung Die Umgebungstemperatur für den Lagerungsort muss zwischen -40 °C und 60 °C liegen. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 14: Produktbeschreibung
Schalter (nur Stützschale 2-3) 3.4 Option Module LED-Statusanzeige Das Modul hat die zwei LED-Anzeige A und B. Die LED-Anzeige A leuchtet, wenn das Modul richtig installiert ist. Die Anzeige B wird nicht benutzt. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 15: Konfigurierbare Alarmausgänge
5. Erweiterungsrelais Mittelkontakt 6. Erweiterungsrelais Schließerkontakt Spezifikationen Daten Beschreibung Digitaler Eingang Eingang 8–30 V DC Ansprechzeit des digitalen Eingangs < 8 mS Maximale Schaltspannung 250 V AC / 30 V DC SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 16: Das Typenschild
• Minimale Frequenz Der Antrieb kommuniziert in der Grundeinstellung über Modbus RTU. Wenn ein SCADA- System ein anderes Protokoll erfordert, ist ein Gateway zu verwenden. Das Gateway Flygt MyConnect ist vorkonfiguriert, damit der Antrieb über das AquaCom-Protokoll mit dem SCADA-System Aquaview 7 oder über Modbus RTU mit anderen SCADA-Systemen kommunizieren kann. -
Seite 17: Manuelle Herabsetzung
25 % 35 % 50 % 50 % Höhere Frequenzen reduzieren das hörbare "Klingeln" des Motors und verbessern die Signalform des Ausgangsstroms, jedoch zu Lasten einer höheren Verlustwärme innerhalb des Antriebs. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 18: Mechanische Installation
• Übermäßiger Staub • Säuren • Salz Um UL-Kompatibilität sicherzustellen, muss der Montagestandort dem folgenden Verschmutzungsgrad entsprechen IP20 Verschmutzungsgrad 1 IP55, IP66 Verschmutzungsgrad 2 Mit Schutzbeschichtung nach IEC 60721–3–2, Klasse 3C2. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 19: Installieren Des Antriebs An Einer Wand
185 (7,28) 205 (8,07) G mm (Zoll) 112 (4,41) 131 (5,16) H mm (Zoll) 63 (2,48) 80 (3,15) I mm (Zoll) 5,5 (0,22) 5,5 (0,22) J mm (Zoll) 10 (0,39) 11 (0,39) SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... - Seite 20 7,5 (0,295) 7,5 (0,295) 11,0 (0,295) IP66 Größe der Stützschale A: mm (Zoll) 257,0 (10,12) 310,0 (12,20) B mm (Zoll) 220,0 (8,67) 276,5 (10,89) C mm (Zoll) 200,0 (7,87) 251,5 (9,90) SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
-
Seite 21: Befestigungsabstand
4.5 Befestigungsabstand IP20 Größe der Stützschale X mm (Zoll) Y mm (Zoll) Z mm (Zoll) Empfohlener Luftdurchfluss (ft3/ min) 100 (3,94) 50 (1,97) 52 (2,05) 75 (2,95) 51 (1,97) 46 (1,81) IP55 SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 22: Montieren Der Sensoren
2. Den Niveauschalter absenken und auf dem gewünschten Hochniveaualarm-Niveau montieren. Wenn der Niveauschalter als Auslöser des Hochniveaualarms verwendet wird, muss der Niveauschalter zwischen 0 - 0,6 m (0 - 1,97 ft) über dem Startniveau montiert werden. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... - Seite 23 4 Mechanische Installation Niveauschalter Hochniveau, ≤ 0,6 m (1,97 Zoll) über dem Startniveau Startniveau Stoppniveau Niveausensor SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
-
Seite 24: Elektrischer Anschluss
Anschlussklemmen des SRC 311 beträgt 100 kA. • Der integrierte Halbleiterkurzschlussschutz bietet keinen Schutz für Zweigstromkreise. Der Schutz für die Zweigstromkreise ist gemäß dem Elektrocode von Kanada, Teil I bzw. der USA herzustellen. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 25: Erdungsrichtlinien
• Es ist ein Gerät vom Typ B zu verwenden • Das Gerät muss für Schutzausrüstung mit einer DC-Komponente im Kriechstrom geeignet sein • Für jeden Antrieb ist ein eigener RCCB zu verwenden. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 26: Elektromagnetische Verträglichkeit
Versorgungsspannung lieferbarem angegebenen Maximum der angegebenen Kurzschlussströme dar. Spannung (V) Leistung kW (PS) Maximalversorgungsspannung Maximaler (AC) Kurzschlussversorgungsstrom (AC) 0,37 – 18,5 (0,5 – 25,0) 22,0 – 90,0 (30,0 – 120,0) SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 27: Drehmomentwerte
FLS verwendet wird, ist der Parameter P1-22:Leckage Alarm Auswahl auf 0: Aus einzustellen. • Die Pumpen sind mit abgeschirmten Kabeln zu installieren. • Jegliche Arten von automatischen Schaltanlagen zwischen Antrieb und Motor dürfen nicht installiert werden. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 28: Installieren Eines Systems Mit Zwei Pumpen
Einen Schrumpfschlauch an den Adern befestigen. c) Für Stützschalengröße 2-3 den RFI-Ringkern um die stromführenden Adern der Pumpe anbringen. d) Die stromführenden Adern der Pumpe an den Stromausgangsklemmen anschließen. Die Kabeladern in der folgenden Reihenfolge anschließen: SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... - Seite 29 Abbildung 6: Größe der Stützschale 4–6 3. Eine Leitung zwischen den folgenden Klemmen anschließen: Die Verbindungen müssen so ausgeführt werden, dass die Antriebe laufen. a) Anschlüsse 1 und 12 mit beiden Antrieben verbinden. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
- Seite 30 Die Adern T1 und T2 an die Steuerungsanschlüsse 1 und 6 anschließen. c) Falls zutreffend, die Erde am Steuerungsanschluss 7 anschließen. d) Isolieren und terminieren Sie T3 und T4 in Endhülsen. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
- Seite 31 6. Die Adern anschließen, über die die Antriebe gemeinsam analoge und digitale Signale verwenden können: 1 2 3 11 12 13 1 2 3 9 10 11 12 13 L1/L L2/N L3 L1/L L2/N L3 Abbildung 15: Größe der Stützschale 2–3 SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
- Seite 32 1. Kabel des Niveausensors 2. Schirmung 3. - 4. + 5. Unverwendeten Adern isolieren c) Die Abschirmleitung an Steuerungsanschluss 9 an Antrieb 2 anschließen. d) Die weiße Ader isolieren, da sie nicht verwendet wird. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
-
Seite 33: Anschlüsse
6. Erdung (Erde) 7. Pumpe 1 8. T1 9. T2 10. T3 11. T4 12. Schwarze Ader 13. Abschirmung der Steuerleitungen 14. Niveauschalter Isolieren und terminieren Sie T3 und T4 in Endhülsen. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 34: Abschirmung Des Gemeinsamen Kommunikationskabels
Relais 2 Schließerkontakt, 250 V AC, 30 V DC, 5 A Konfigurierbares Relais Nr. 2 (Pumpenlaufausgang) Tabelle 5: Relais-Erweiterungskarte Anschluss Funktion Relais 3 Mittelkontakt, 250 V AC, 30 V DC, 5 A Konfigurierbares Relais Nr. 3 SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 35: Installieren Eines Systems Mit Drei Pumpen
Verbinden Sie Anschluss 8 an Antrieb 3 mit Anschluss 10 an Antrieb 2. b) Verbinden Sie Anschluss 7 an Antrieb 2 mit Anschluss 7 an Antrieb 3. Der digitale Erweiterungseingang 3 muss aktiviert werden, damit die externen digitalen Eingänge 1 und 2 funktionieren. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 36: Einsetzen Eines Optionalen Moduls
Externer Sammelalarm A VFD 1 Relay VFD 2 Relay VFD 3 Relay 14 15 16 17 18 14 15 16 17 18 14 15 16 17 18 +0 V +24 V SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... - Seite 37 5 Elektrischer Anschluss Lauf-Signal VFD 1 Relay VFD 2 Relay VFD 3 Relay 14 15 16 17 18 14 15 16 17 18 14 15 16 17 18 SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
-
Seite 38: System-Setup Und Betrieb
Die Taste wird zum Umschalten auf Automatikbetrieb verwendet Bei der IP20-Version sind keine Hand- oder Autotasten vorhanden. Wenn die Funktion gewünscht wird, lässt sich der Antrieb mit dem Hand-0-Auto- Modul oder mit dem Optipad ausstatten. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 39: Betriebsart
Pumpensteuerungsfunktionen aktiv und die Pumpe läuft nicht. Auto-Standby Hand-Manual ctrl 0.62 m 0.62 m STOP STOP Betriebsart Auto/Manuell Status Sumpfniveau Reinigung Der Antrieb ist mit Spannung versorgt. Alle Überwachungsfunktionen sind aktiv. Die Pumpe läuft mit einem Reinigungsprogramm. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... - Seite 40 Der Antrieb ist mit Spannung versorgt. Alle Überwachungsfunktionen sind aktiv. Das Starten der Pumpe ist unterbunden, solange sie sich im Sperrmodus befindet. Der Sperrmodus tritt auf, wenn der Hardware-Inhibit-Eingang oder der Ausgang getrennt wird, siehe Anschlüsse SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
-
Seite 41: Meldungen Auf Dem Led-Display, Ip20
2. Sicherstellen, dass der ordnungsgemäß im Sumpf angeordnet ist. Die richtige Sensorskalierung von dem Sensoretikett übernehmen. 3. Den Antrieb mit Strom versorgen. 4. Drücken Sie die Taste „Navigation“. 5. Zum gewünschten Parameter navigieren. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 42: Start- Und Stoppniveaus (Standardwerte)
1,97 0,66 0,75 2,46 0,25 0,82 10,0 1,25 0,98 11,0 15,0 4,59 1,31 15,0 20,0 4,59 1,31 18,5 25,0 4,92 1,64 Kann nicht unter dem Stoppniveau oder über dem Niveauschalter liegen. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 43: Ändern Der Sprache Auf Der Anzeige
Die Frequenz wird mit einer für die Pumpe geeigneten Rate bis zur Sollfrequenz angehoben. 4 Spülzeit Betrieb mit maximaler Frequenz beim Start jedes Pumpenzyklus (benutzerdefinierte Dauer). Kann nicht unter dem Stoppniveau oder über dem Niveauschalter liegen. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 44: Hoher Zufluss
Bei sinkendem Wasserstand reduzieren die Pumpen ihre Drehzahl bis zur entsprechenden Energiefrequenz, sobald sie ihre individuellen Startniveaus erreichen. [Hz] Pumpe 3, Startniveau hoch Pumpe 1, Startniveau Pumpe 2, Startniveau niedrig Stoppniveau Energiefrequenz Maximale Frequenz SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 45: Energy Minimizer
Feldbusadresse unter Verwendung der Parameter P5-01:Antriebsadresse eingestellt. Diese Tabelle zeigt den Zusammenhang zwischen Feldbusadresse und Pumpen-ID. Feldbusadresse Pumpen-ID 1 (kompatibel zu MyConnect) 2 (kompatibel zu MyConnect) 3 (kompatibel zu MyConnect) 50 (Standard) k. A SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 46: Pumpenblock
Pumpenblock bei einem Dreipumpensystem Da die Relais 1 und 2 für den Wechselbetrieb oder den Pumpenblock verwendet werden, sind zur Ausgabe von Alarmen oder anderen Laufzeitinformationen über Relais zusätzliche I/O-Erweiterungsmodule erforderlich. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 47: Reinigung
Die Funktion ist im Parameter P1-17:SmartRun Einstellungen aktiviert oder deaktiviert. Spülventil Mit dieser Funktion kann die Pumpe bei jedem Start für eine voreingestellte Zeitdauer mit maximaler Frequenz laufen. Die Funktion ist im Parameter P4-14: Zeit max. f. Spülung SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 48: Sumpfreinigung
6.7.8 Wartungslauf Die Wartungslauffunktion dient zur Vermeidung längerer Inaktivitätsperioden, die der Pumpe schaden. Nach einer bestimmten Inaktivitätsperiode im Auto-Standby-Betrieb löst die Funktion ein Laufen der Pumpe bei niedriger Drehzahl (5 Hz) aus. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 49: Hochniveaulaufzeit
Erweiterungseingang 3 geöffnet werden. Das Modul verfügt über ein integriertes Relais, das im Parameter P6-21:Relais Ausgang 3 und 4 als Relais 3 konfiguriert wurde. Control Terminal H-0-A interface 10 11 12 13 SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 50: Die Eingestellten Erweiterten Parameter Freigeben
2. Drücken Sie die Tasten „Ein“, „Aus“, „Nach oben“ und „Nach unten“ gleichzeitig, bis P- Def angezeigt wird. 3. Drücken Sie zur Bestätigung die Taste AUS. Der Antrieb zeigt P-Def in der Anzeige, wenn die Parametereinstellungen zurückgesetzt wurden. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 51: Wartung
• das Panel zeigt keine Anzeichen von Korrosion oder Kondensation. Versorgungsspannung Stellen Sie sicher, dass die Spannungsversorgungsmesswerte innerhalb der Spezifikation liegen. Ringkern Stellen Sie sicher, dass bei den Produkten der Größen 2 und 3 der Ringkernfilter richtig montiert ist. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 52: Fehlerbehebung
Energiefrequenz und die Abpumpdauer sehr Pumpen prüfen. Höchstwahrscheinlich ist bei einer unterschiedlich. Pumpe der Ablaufanschluss nicht ordnungsgemäß installiert oder ein Spülventil schließt nicht ordnungsgemäß. Einstellen mit dem Parameter P4-14: Zeit max. f. Spülung . SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... - Seite 53 Hochwasser (Niveausensor) werden in den Parametern P1-21:Sensor max. Niveau, P1-22:Leckage Alarm Auswahl, P1-23:Hochw. Alarm Schwim. und P1-24:Hochwasser Alarm Sensor unter Verwendung der folgenden Werte konfiguriert: • 0: Aus • 1: A Alarm Autores. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
-
Seite 54: Zurücksetzen Von Aktiven Alarmen
Der Name des ausgelösten Alarms wird auf der Anzeige angezeigt und ein Alarmcode ist im P1-19:Alarmzustand-Parameter sichtbar. Der Kontakt des auf die Alarmmeldung konfigurierten Sammelalarmrelais ist geöffnet. Die Alarme werden durch einen der folgenden Schritte zurückgesetzt. • Manuelles Zurücksetzen des Alarms: SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 55: Fehlercodes
Die Temperatur auf über -10 °C (14 °F) anheben, bevor der Antrieb gestartet wird. P-dEF Werkseitige Standardparameter Wird bei gleichzeitigem Drücken der Tasten „Oben“, „Unten“, „Start“ wurden geladen und „Stopp“ angezeigt. • Drücken Sie zum Weitergehen die Taste AUS. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... - Seite 56 Anwendungsbereich liegen. • Prüfen, dass sich die mechanische Last nicht geändert hat, und dass die Last nicht verklemmt oder blockiert ist. • Bei Pumpenanwendungen auf eine mögliche Blockierung der Pumpe überprüfen. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
- Seite 57 Kommunikationsmoduls Kommunikationsoptionsmodul wurde abgebrochen. • Prüfen, dass das Modul korrekt eingesetzt ist. Sc-F04 E/A-Karte Kommunikationsauslösung Interne Kommunikation mit dem eingesetzten I/O-Optionsmodul wurde abgebrochen. • Prüfen, dass das Modul korrekt eingesetzt ist. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
-
Seite 58: Technische Referenz
14. Pumpensensorkabel von Pumpe 2 ™ 15. SmartRun ™ 16. SmartRun 17. Pumpensensorkabel von Pumpe 1 18. Digitales Signal zwischen Einheiten 1 (0-24 V) 19. Pumpenkabel 1 20. Niveauschalter 21. Höhe des Niveauschalters vom Pumpeneinlass SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... -
Seite 59: Software-Parameter
Aktive Alarme werden als Zahl angezeigt. Weitere Informationen entnehmen Sie bitte Alarmstatus. P1-20:OnOFF Das Ein- und Ausschalten emuliert das Drücken der Tasten „Start“ und „Stopp“ auf der Tastatur, allerdings werden die aktiven Alarme nicht zurückgesetzt. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... - Seite 60 Konfiguriert die Breite des Ausblendfrequenzbands. Die Parameter definieren die Breite des Ausblendfrequenzbands: Unterer Grenzwert = P2-09 - P2-10/2Oberer Grenzwert = P2-09 + P2-10/2 Alle für Vorwärtsdrehzahlen definierten Ausblendfrequenzbänder werden in den negativen Bereich gespiegelt. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
- Seite 61 Frequenz läuft. Diese Funktion dient dazu, den Betrieb von Pumpen mit einem Spülventil zu optimieren oder Sedimente in Rohren in eine Suspension zu zwingen. P4-15: Nachlaufzeit HW Schwim. 10 s Die Laufzeit nach dem Auslösen des Hochniveauschalters. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
- Seite 62 • 1: Aktivieren • 2: Thermofühler Alarm • 3:Hochwasser Alarm (Dig) • 4: Sensorfehler • 5: Hochwasser Alarm (An) • 6: Überstrom • 7: A-Alarm • 8: B-Alarm • 9: Pumpen Betrieb SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
- Seite 63 Stunden und Minuten an, für die der Antrieb während seiner Lebensdauer mit einer Kühlkörpertemperatur über 80 °C (176 °F) betrieben wurde. Der Antrieb verwendet diesen Parameter für verschiedene interne Schutz- und Überwachungsfunktionen. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
- Seite 64 Auslösen führte. Das Messintervall ist 30 ms. P0-41:Überstrom-Zähler Zeigt die Anzahl der Überstromfehler an. P0-42:Überspannungs-Zähler Zeigt die Anzahl der Überspannungsfehler an. P0-44:KK-Übertempzähler Zeigt die Anzahl der Kühlkörper-Übertemperaturfehler an. P0-46:Interne Übertempzähler Zeigt die Anzahl der Umgebungs-Übertemperaturfehler an. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
-
Seite 65: Kommunikation
über die Feldbus-Kommunikation ausgelesen oder eingestellt werden. Alle externen Systeme, die Prozessdaten und Alarme aus dem Antrieb auslesen möchten, müssen mit den korrekten Parameteradressen für den Antrieb konfiguriert werden. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch... - Seite 66 Um Informationen über die Modbus RTU-Steuerung und das Register-Mapping zu erhalten, laden Sie sich das Dokument TD883016 unter http://tpi.xyleminc.com herunter. Wenn Sie weitere Informationen zu Kommunikationsfunktionen benötigen, wenden Sie sich bitte an den Vertriebssupport. SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch...
- Seite 68 Xylem |’zīləm| 1) Leitgewebe in Pflanzen, welches das Wasser von der Wurzel bis zur Spitze transportiert. 2) Ein führendes globales Wassertechnologie-Unternehmen Wir sind ein weltweites Team von Menschen, die sich einem gemeinsamen Ziel verschrieben haben: der Schaffung von innovativen Lösungen, um den weltweiten Wasserbedarf zu decken.
