5 Elektrischer Anschluss
4. Pumpensensoradern anschließen:
24
L1/L L2/N L3

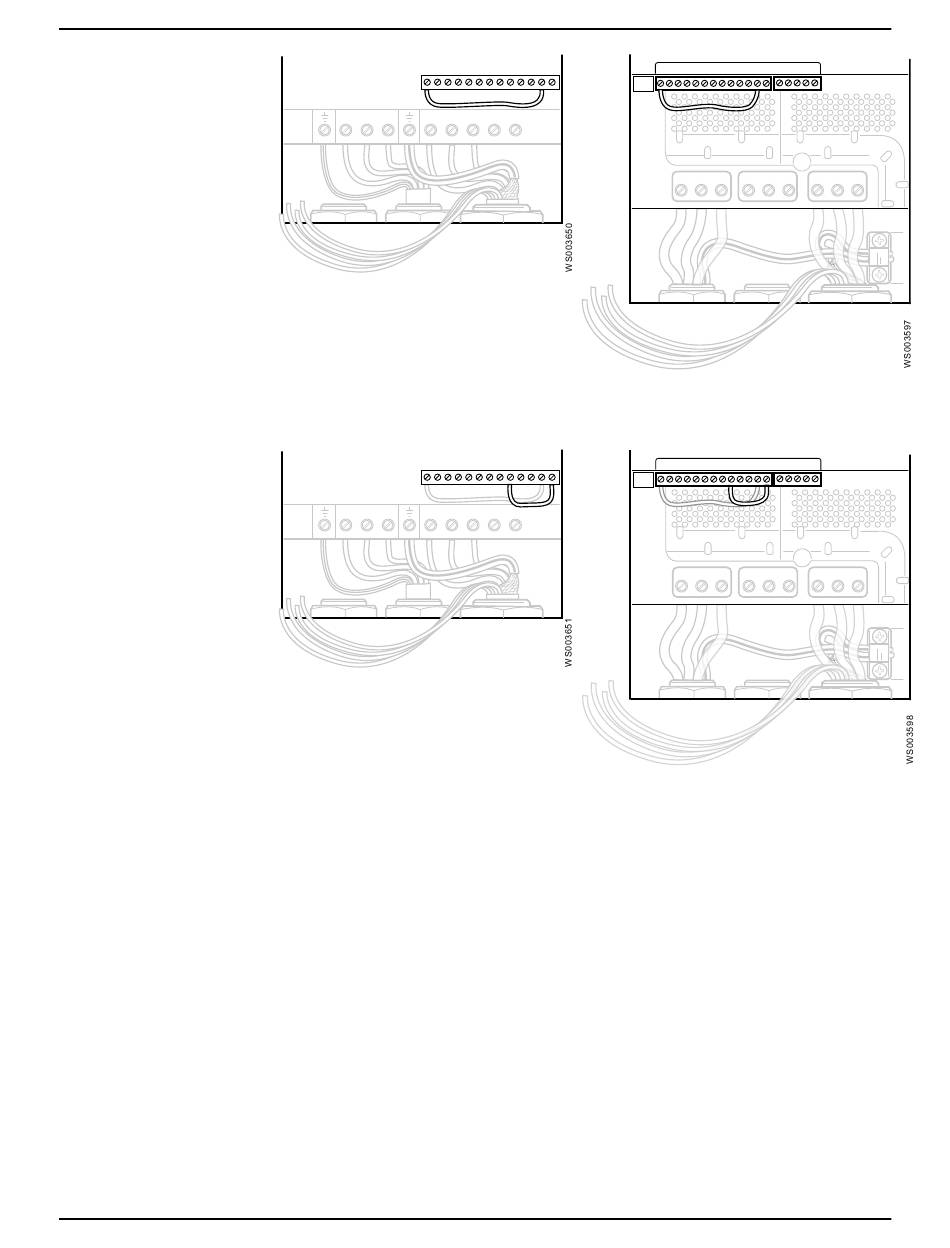

Abbildung 7: Größe der Stützschale 2–3
b) Anschlüsse 13 und 9 mit beiden Antrieben verbinden.
L1/L L2/N L3
Abbildung 9: Größe der Stützschale 2–3
a) Die Adern verdrillen, um die elektromagnetische Störung im Signal zu
minimieren.
b) Die Adern T1 und T2 an die Steuerungsanschlüsse 1 und 6 anschließen.
c) Falls zutreffend, die Erde am Steuerungsanschluss 7 anschließen.
d) Isolieren und terminieren Sie T3 und T4 in Endhülsen.
1 12
2 3 4 5 6 7 8 9 10 11 13
U V W + B
Abbildung 8: Größe der Stützschale 4–6
9 13
1 2 3 4 5 6 7 8 10 11 12
U V W + B
Abbildung 10: Größe der Stützschale 4–6
SRC 311 - SmartRun ™ Montage-, Betriebs- und Wartungshandbuch
1 12
2 3 4 5 6 7 8 9 10 11 13 14 15 16 17 18
L1 L2 L3 +DC BR -DC U V
9 13
10 11 12
1 2 3 4 5 6 7 8 14 15 16 17 18
L1 L2 L3 +DC BR -DC U V
W
W
