5 Elektrischer Anschluss
Control Terminal Unit 1
Relay Terminal Unit 1
7
9
10 11 12 13
1
2
3
4
5
6
8
5.7.4 Einsetzen eines optionalen Moduls
Stellen Sie vor dem Einschalten des Antriebs sicher, dass das Modul korrekt eingebaut ist.
1. Bauen Sie die Kunststoffabdeckung ab.
2. Setzen Sie das Modul in den Modulanschluss ein.
3. Nehmen Sie den Klemmenblock ab.
4. Schließen Sie die Adern an.
5. Stecken Sie den neuen Klemmenblock auf.
5.7.5 Verdrahtungsbeispiele für die Relaiskontakte

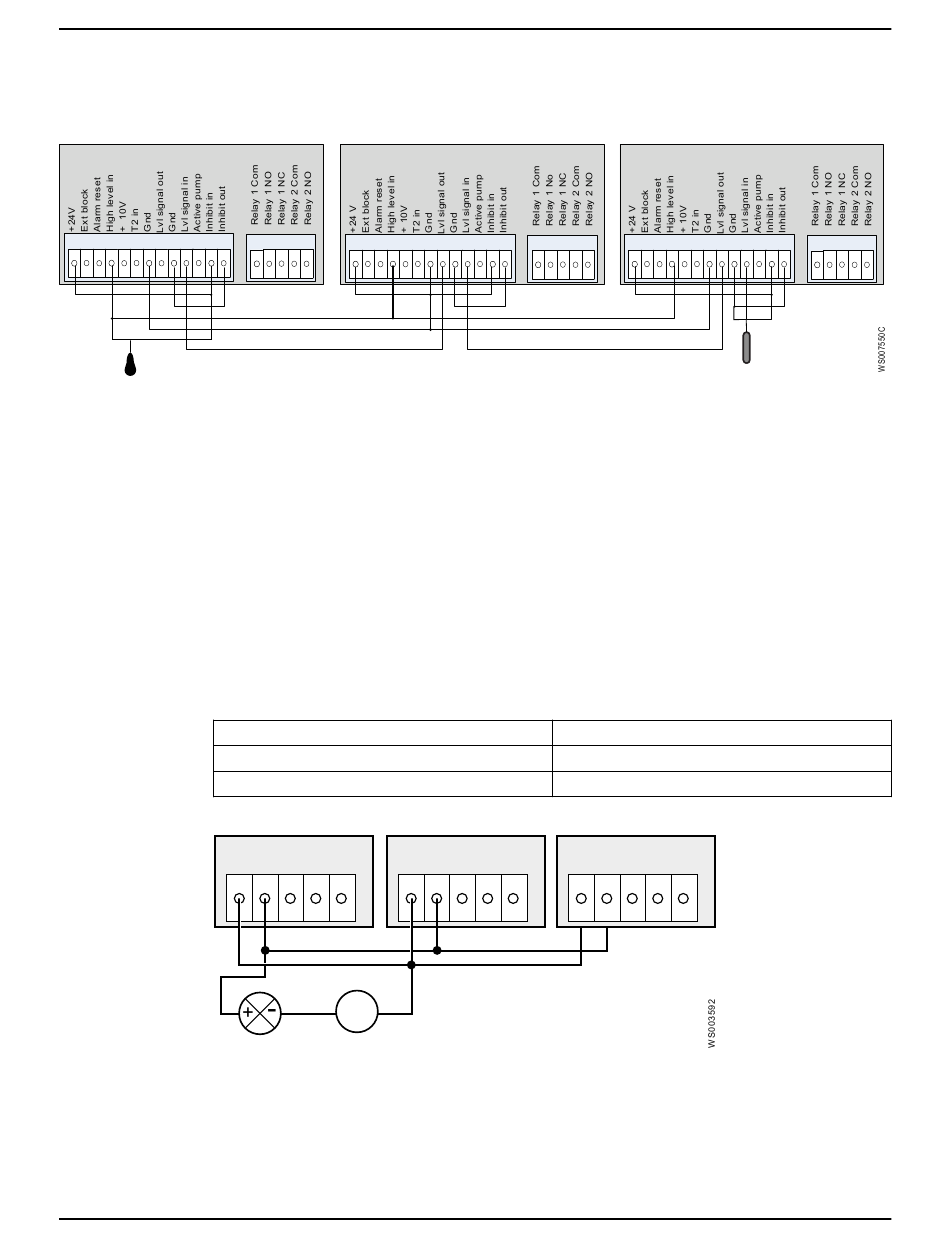

Die folgenden Abbildungen zeigen Beispiele für die Verdrahtung von Sammelalarm-
Relais A und Pumpenlauf-Relais. Für diesen Beispiele müssen die Parameter P6-19:Relais
Ausgang 1 und P6-20:Relais Ausgang 2 in ihren Standardeinstellungen belassen werden.
Tabelle 7: Relaiskonfiguration
Relais
Relais 1
Relais 2
Externer Sammelalarm A
14 15 16 17 18
30
Verwenden Sie die Schirmung/Signalmasse (Erdung) des
Netzwerkkommunikationskabels.
c) Schließen Sie das Niveauschaltersignal von Antrieb 1 an.
d) Verbinden Sie Anschluss 4 an Antrieb 2 mit Anschluss 4 an Antrieb 3.
Control Terminal Unit 3
14 15 16 17 18
1
2
3
4
5
6
VFD 1 Relay
VFD 2 Relay
14 15 16 17 18
DC
-
+
+0 V
+24 V
Gnd
Relay Terminal Unit 3
7
9
10 11 12 13
8
14 15 16 17 18
Konfiguration
Sammelalarm A
Lauf-Signal
VFD 3 Relay
14 15 16 17 18
SRC 311 - SmartRun
™
Montage-, Betriebs- und Wartungshandbuch
Control Terminal Unit 2
Relay Terminal Unit 2
7
9
1
2
3
4
5
6
8
10 11 12 13
14 15 16 17 18
