6.3.3 Anschluss des EDC-PRO Steuergeräts an das Werkzeug
VORSICHT!
Nur stromlos stecken
Der Anschluss oder die Trennung der Antriebe darf nur bei ausgeschalteter Steuerung erfolgen, da sonst eine
Beschädigung der Endstufen eintreten kann!
Die Antriebe werden auch im Stillstand mit Strom versorgt, um die notwendigen Haltekräfte zu erzeugen.
Nur bei aufgeheiztem Werkzeug einschalten
Die Nadelverschlusssteuerung sollte erst dann eingeschaltet werden, wenn der Heißkanal seine Solltempera-
tur erreicht hat und der Kunststoff vollständig aufgeschmolzen ist. Vor dem Einstecken des Netzsteckers bzw.
dem Anschluss der Netzleitung ist unbedingt darauf zu achten, dass die Versorgungsspannung mit den auf
dem Typenschild der Nadelverschlusssteuerung angegebenen Daten übereinstimmt.
Eine Nichtbeachtung kann zu Beschädigungen am Gerät führen.
Der Anschluss des EDC-PRO Steuergeräts an das Werkzeug erfolgt über die Motoranschlussleitung, Artikel-Nr. 60070.024
(3m) oder Artikel-Nr. 60070.024-V06 (6m). Die Motoranschlussleitung ist durch ihren geschirmten Aufbau speziell für diese
Anwendung ausgelegt und beidseitig steckfertig konfektioniert. Über eine Leitung ist der Anschluss von 4 Antrieben möglich.
Bei höherfachigen Werkzeugen werden mehrere Leitungen benötigt.
Kontakt
Verwendung Zuordnung Motoranschluss
1, 2, 3, 4
Antrieb 1
5, 6, 7, 8
Antrieb 2
9, 10, 11, 12
Antrieb 3
13, 14, 15, 16 Antrieb 4
Tabelle 14: Kontaktbelegung Motoranschluss
Am Werkzeug werden die Anschlussdosen Artikel-Nr. 63050.001 (flach) oder Artikel-Nr. 63050.002 (hoch) benötigt
(bitte separat bestellen).
Werden Steuergeräte mit Encoderausrüstung genutzt, müssen die eingesetzten Antriebe entsprechend ausgestattet sein.
Zusätzlich zu jeder Motoranschlussleitung wird dann noch eine Encoderleitung, Artikel-Nr. 60070.027 (3m) oder
Artikel-Nr. 60070.027-V06 (6m) benötigt.
Für die Verdrahtung im Werkzeug wird die Encoder-Anschlussdose (Artikel-Nr. 63050.003) benötigt. Diese beinhaltet auch
die Encoderkabel von der Anschlussdose zu den Antrieben. Zur Montage werden die beiliegenden Crimpkontakte verwen-
det, hierzu ist eine spezielle Zange notwendig (z.B. Harting Artikel-Nr. 09 99 000 0021). Die Informationen zur Steckerbele-
gung werden mit dem Kabelsatz mitgeliefert.
6.4 Kontrollen / Prüfungen nach dem Einbau
•
Alle Anschlüsse auf festen Sitz und richtige Zuordnung überprüfen
•
Bitte überprüfen Sie, ob die Spritzgießmaschine die erforderlichen Triggersignale sendet
28
rot, rot-weiß, grün, grün-weiß
rot, rot-weiß, grün, grün-weiß
rot, rot-weiß, grün, grün-weiß
rot, rot-weiß, grün, grün-weiß

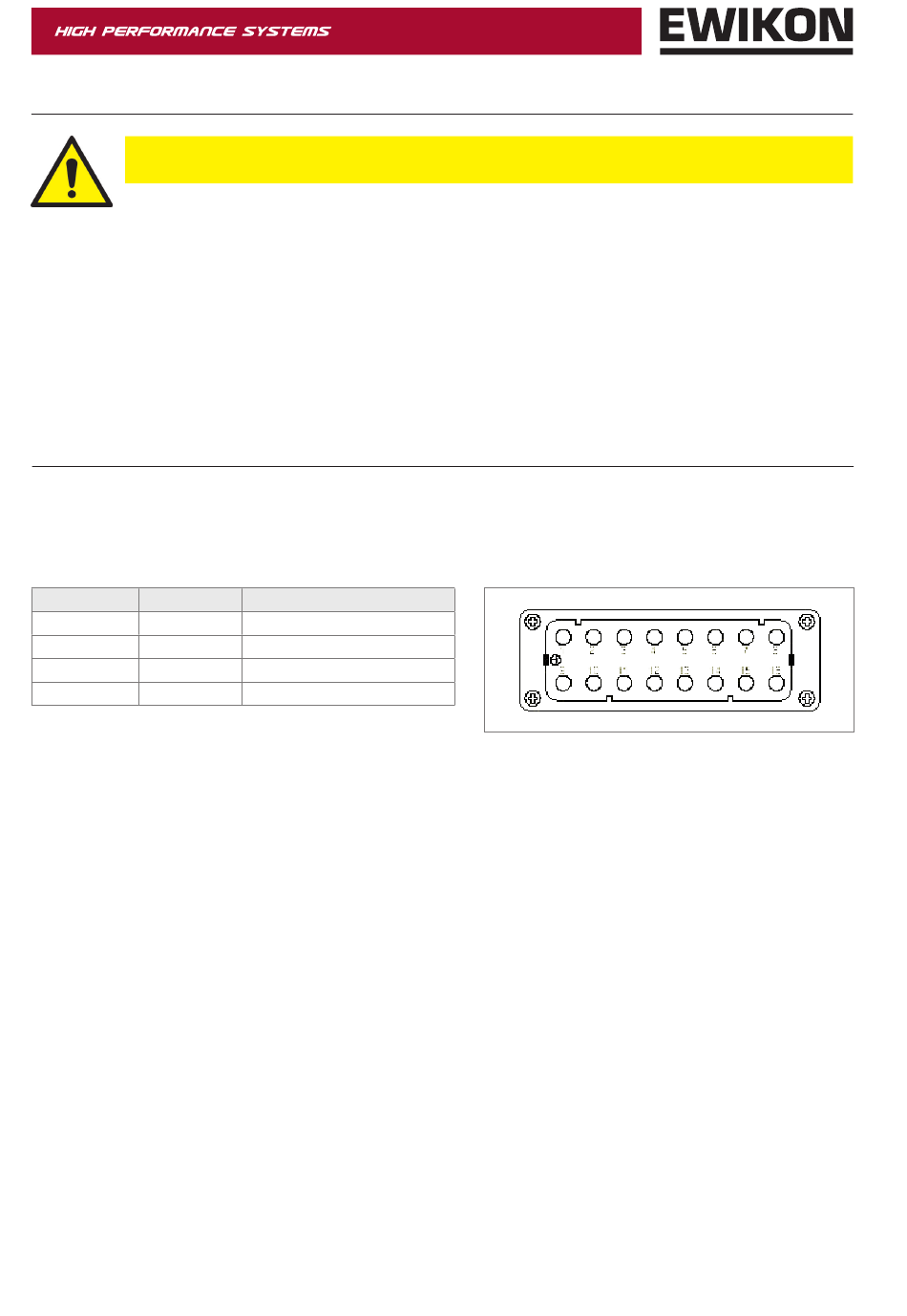

Abbildung 12: Motoranschluss (2, 3, 16, 17)
