Digitalausgang

Bei Verwendung der Encoder-Ausführung wird empfohlen, den digitalen Signalausgang der EDC-PRO Steuergeräte mit der
Spritzgießmaschine zu verbinden, um zu erkennen, wann die Steuerung „bereit" für den nächsten Zyklus ist oder ein Fehler
vorliegt. Jeder Signalausgang liefert +24 V DC und kann mit 0,1 A belastet werden. EWIKON bietet hierfür die Störmeldelei-
tung Artikel-Nr. 60070.031 an.
Kontakt Bezeichnung
1 / schwarz 1 +24 V DC
2 / schwarz 2 Out 1 (+24 V)
3 / schwarz 3 Out 2 (+24 V)
4 / schwarz 4 GND
PE / gr / ge PE
Tabelle 10: Kontaktbelegung Digital Out (5)
2019_03_Betriebsanleitung_EDC-PRO_D.indd
Verwendung
Betriebsspannung +24 V
"Error"
"Ready"
GND
(Betriebsspannung 0 V)
Schutzleiter

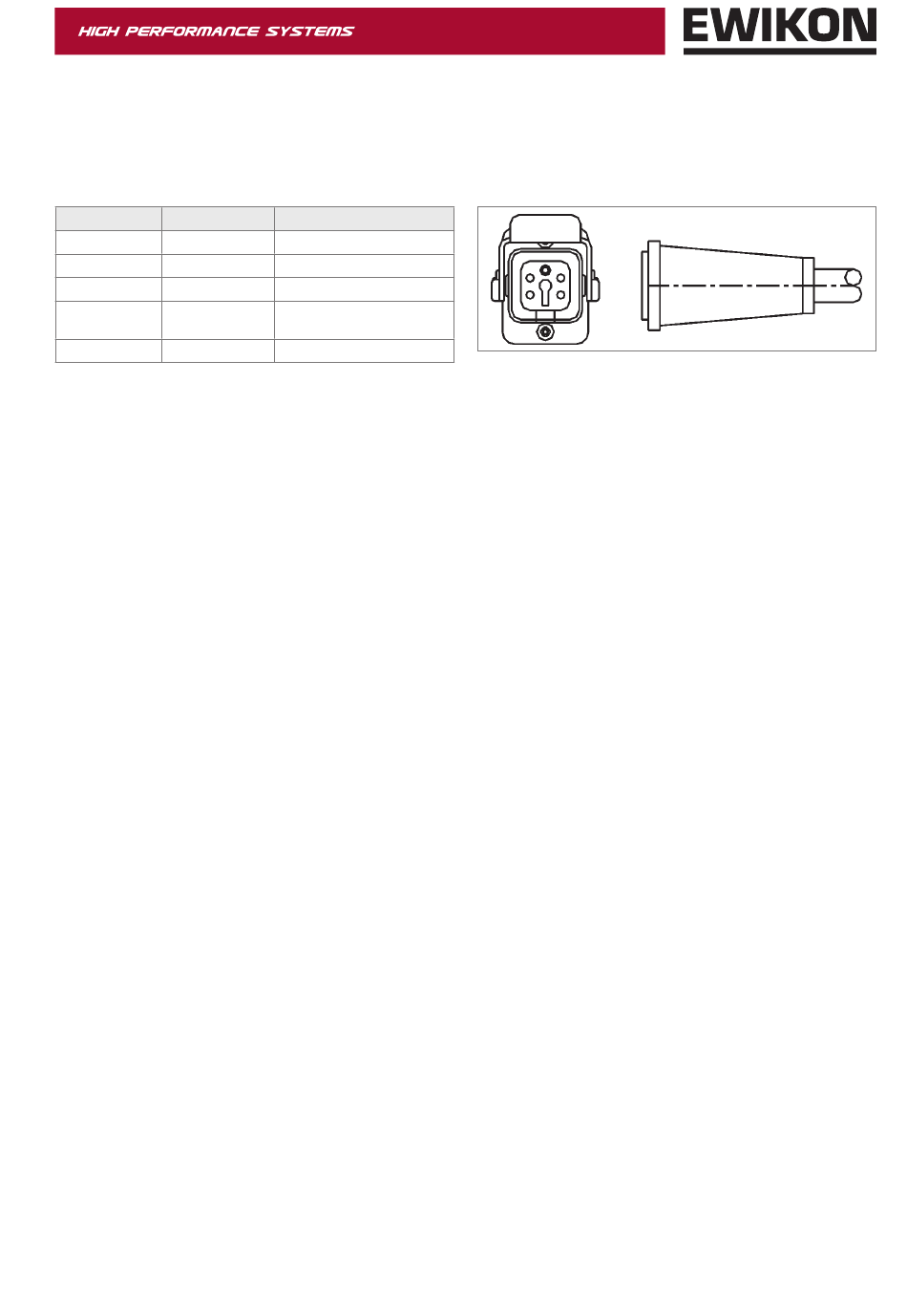

Abbildung 8: Digital Out Signalausgang (5)
