Standard-Anschlüsse
Digital-Eingang
Zur Bereitstellung der Triggersignale wird mit Hilfe der Signalleitung (Artikel-Nr. 60070.043, muss separat bestellt werden)
eine Verbindung zur Steuerung der Maschine hergestellt. Hierbei sind zwei verschiedene Versionen möglich:
1. Spritzgießmaschine stellt Ausgangssignal 24 V DC zur Verfügung:
Das Ausgangssignal (+24 V DC) wird mit Kontakt 2 (grüne Ader) verbunden, die Maschinenmasse (GND) wird mit
Kontakt 5 (braune Ader) verbunden.
2. Spritzgießmaschine stellt potentialfreie Schließer-Kontakte zur Verfügung:
Ein potentialfreier Schließer-Kontakt der Spritzgießmaschinensteuerung wird mit Kontakt 1 (weiße Ader) und Kontakt 2
(grüne Ader) der Nadelverschlusssteuerung verbunden.
Der Anschluss der weiteren Signale ist in „Tabelle 8: Kontaktbelegung des Standard-Triggeranschlusses (4)" beschrieben.
Kontakt / Kern Bezeichnung Verwendung
1 / weiß
+24 V DC
2 / grün
S1 (+24 V)
3 / gelb
S2 (+24 V)
4 / grau
S3 (+24 V)
5 / braun
GND
6 / rosa
S4 (+24 V)
Tabelle 8: Kontaktbelegung des Standard-Triggeranschlusses (4)
Eine Besonderheit stellt der vierte Signaleingang dar. Er wird nur zur Freigabe genutzt und dient als Schutz vor unerwünsch-
ten Bewegungen der Verschlussnadeln (siehe Kapitel „7.2.4 Anwendung einrichten" Erweitert).
Analogeingang 1
Wird der analoge Eingang der Steuerung eingesetzt um Informationen über Schneckenposition, Schneckenvolumen oder
andere Analogsignale (z.B. Werkzeuginnendruck) für das sequentielle Spritzen zu nutzen, gibt es zwei Möglichkeiten zum
Anschluss.
1. Verbinden Sie ein Signal, bei dem der Analogwert in linearem Verhältnis zur Schneckenposition steht, direkt mit dem
Eingang (Kontakt 2), 0-10 V und der Masse (Kontakt 3).
2. Verbinden Sie einen linearen Wegsensor mit R= 5 kΩ, das Potentiometer wird mit dem analogen Stromausgang gespeist
und die gemessene Spannung steht im Verhältnis zur Schneckenposition.
Zum Anschluss bietet EWIKON die Signalleitung analog in 3 m und 6 m Länge an: Artikel-Nr. 60070.038-V03 /-V06.
Kontakt
Verwendung
1
Analoger Stromausgang, 0-2,5 mA
2
Analoger Spannungseingang, 0-10 V
3
Masse (Referenzspannung 0 V)
Tabelle 9: Kontaktbelegung Analog In (11)
Der Eingang muss in der Steuerung an die Gegebenheiten der Spritzgießmaschine angepasst werden (siehe Kapitel
„7.2.4 Anwendung einrichten" Analog EIN).
24
Betriebsspannung +24 V DC
(Versorgung Signaleingänge)
Eingang Signal 1, Zyklus starten
Eingang Signal 2
Eingang Signal 3
Masse (Betriebsspannung 0 V)
Eingang Signal 4, Freigabe

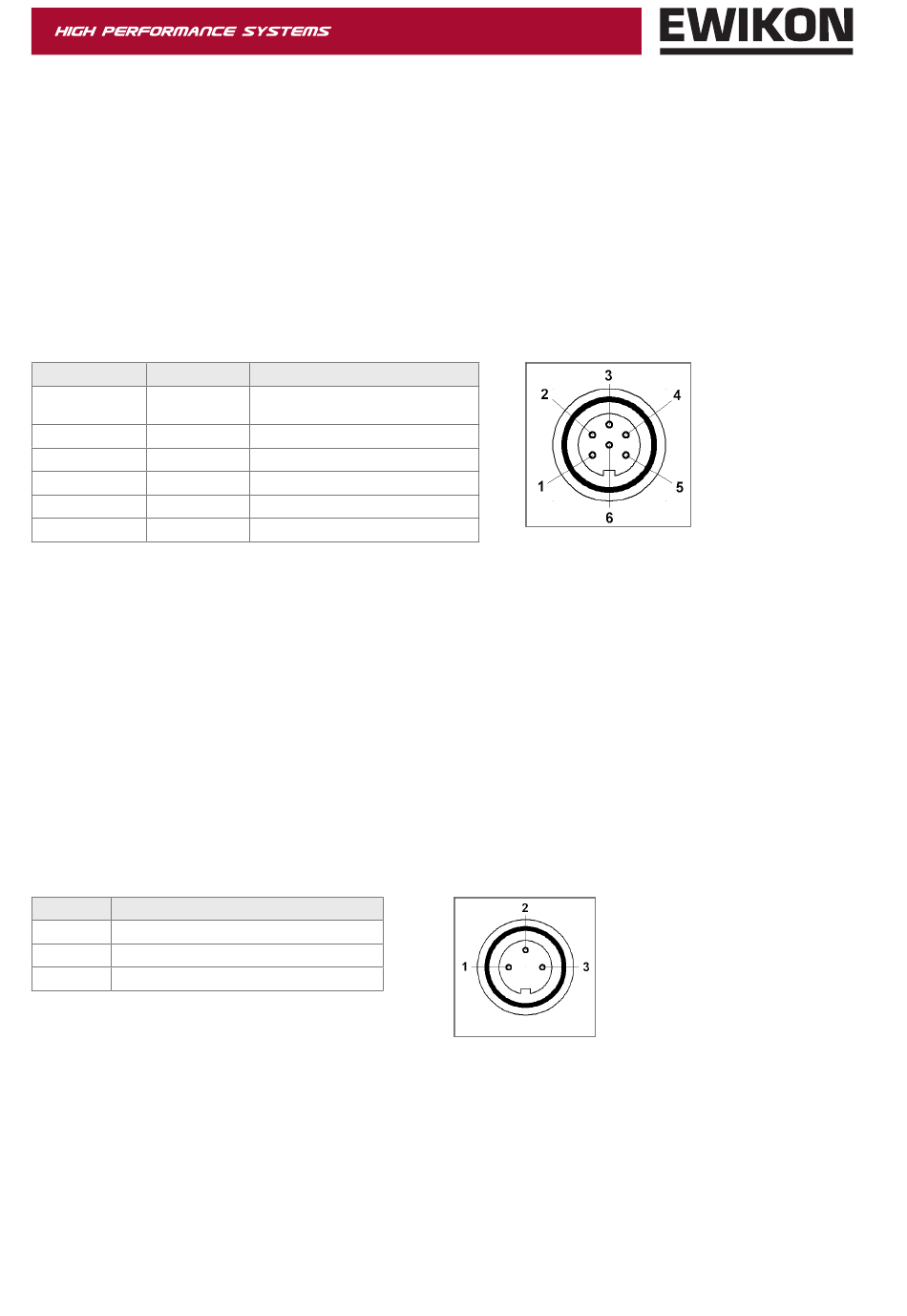

Abbildung 6: Triggeranschluss (4)
Abbildung 7: 3-poliger Stecker (11)
