Schaltflächen unterhalb der Übersicht:
•
Stromversorgung der Antriebe ein- oder ausschalten
•
Betriebsart „AUTO" oder „HAND" auswählen
(Betriebsart „HAND": Die Nadeln können über die Taste <ZU/VOR> oder <ZU/AUF> manuell vor-, auf- oder wieder
zugefahren werden. Die Betätigung ist wechselseitig verriegelt.)
Rechte Seite der Bedienleiste: zeigt Informationen über den digitalen Ein- und Ausgangsstatus:
•
Eingang „Signal 1 (S1)" ist der Haupttrigger für den Start eines Zyklus
•
Die anderen Eingänge sind frei verwendbar, um verschiedene Ereignisse zu triggern (z.B. das Schließen und Öffnen
einiger Nadeln getrennt von den anderen). Ausnahme: „Signal 4 (S4)" kann nicht zum Triggern ausgewählt werden, son-
dern dient der Prozess-/Bewegungsfreigabe.
•
Anstehende Signale: Orangefarbenes Aufleuchten des ihnen zugeordneten Quadrats
Bis zu 8 digitale Eingangssignale sind möglich (erweiterte Geräteversion –V01).
•
Der digitale Ausgang 1 zeigt der Spritzgießmaschine einen Fehler im EDC-PRO-System an.
•
Ausgang 2 ist im Menü „allgemeine Systemeinstellungen" bei Bedarf konfigurierbar
(standardmäßig auf „BEREIT für nächsten Zyklus" eingestellt) und dient in der Regel zur Freigabe der Maschine.
Zusätzlich bei erweiterter Geräteversion -V01:
•
Ausgang 3 signalisiert, dass alle Nadeln offen sind.
•
Ausgang 4 signalisiert, dass mindestens eine Nadel offen ist.
Einzelansicht

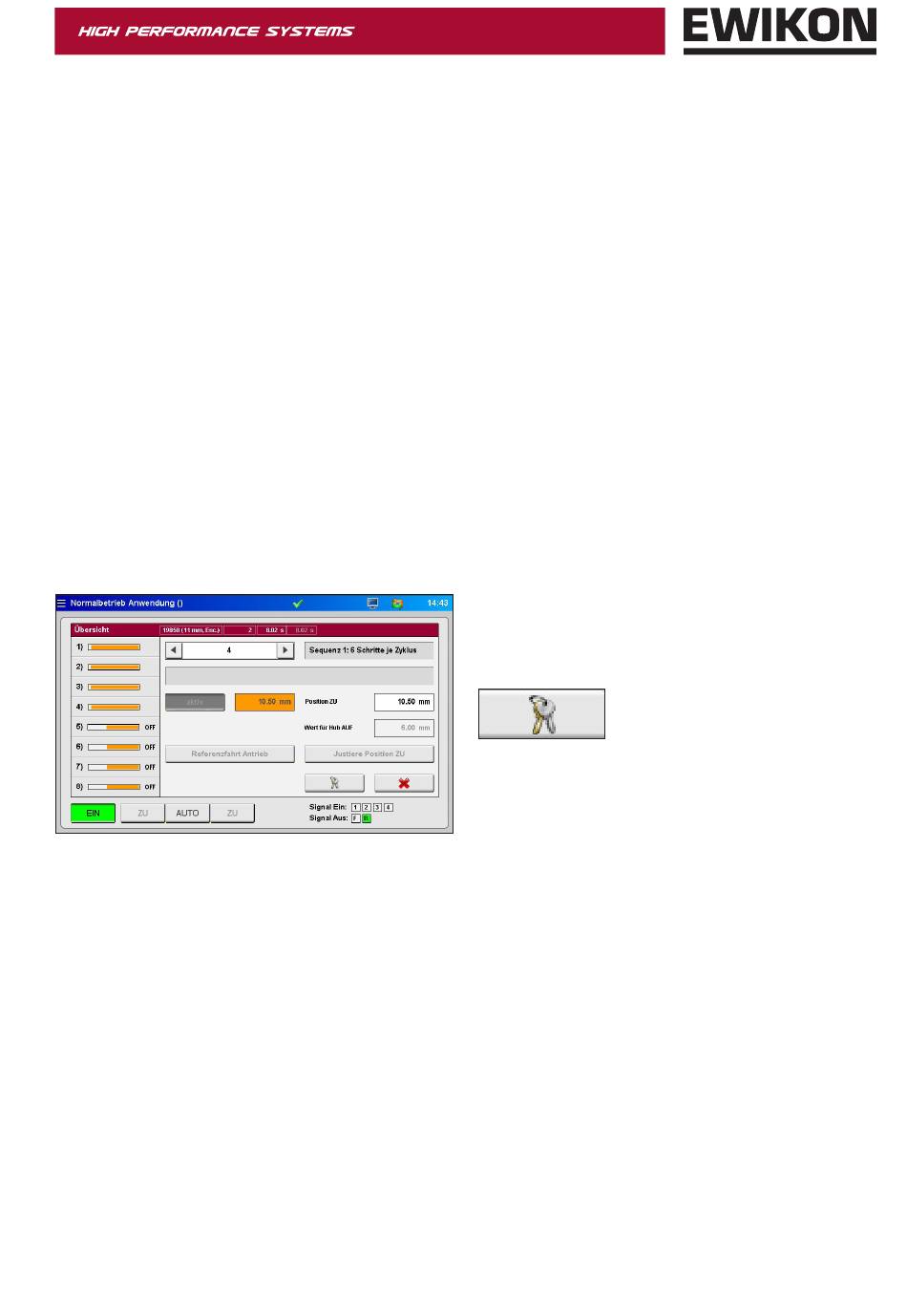

Abbildung 17: Normalbetrieb Anwendung Einzelansicht
In diese Ansicht gelangen Sie durch Anwahl des gewünschten Antriebsbalkens.
Alle Antriebe können <aktiv> oder <inaktiv> geschaltet werden. Die aktuelle Stellung der Nadel ist im orangen Feld zu
sehen (bei Auswahl eines einzelnen Antriebs, nicht bei Ansicht "ALLE").
Weitere Informationen:
•
Ausgewählte Sequenz
•
Status jedes Antriebs in Textform
•
Festlegung Position ZU
•
Wert für Hub AUF
•
Referenzfahrt (im Handbetrieb freigegeben)
•
Justiere Position ZU (im Handbetrieb freigegeben)
•
Eingabe des Zugriffscodes
•
„X" = zurück zur Diagrammansicht
2019_03_Betriebsanleitung_EDC-PRO_D.indd
= Eingabemöglichkeit Zugriffslevel
