Erweiterte Anschlüsse der Geräte (Option -V01)
Digitaleingang
Für einige Anwendungen werden mehr als die standardmäßigen 3 Signale benötigt, z.B. wenn die Form mit Druck- oder
Temperatursensoren ausgestattet ist, um die Fließfront zu erkennen.
Wenn neben dem Signal „BEREIT" noch eine Bestätigung für die Position „AUF" mindestens einer Nadel oder aller Nadeln
für die Kontrolle der Füllsequenzen erforderlich ist, werden die Steuergeräte in einer Variante (-V01) mit zusätzlichen
4 digitalen Ein-, 2 digitalen Ausgängen und 1 analogen Eingang ausgestattet.
Der Anschluss an die Spritzgießmaschine erfolgt für die Eingänge mit dem Signalkabel Artikel-Nr. 60070.019 wie nachfol-
gend in „Tabelle 11: Kontaktbelegung des 12-poligen Triggeranschlusses (4)" dargestellt.
Kontakt
Bezeichnung Verwendung
1 / schwarz 1
S1 (+24 V)
2 / schwarz 2
S2 (+24 V)
3 / schwarz 3
S3 (+24 V)
4 / schwarz 4
S4 (+24 V)
5 / schwarz 5
S5 (+24 V)
6 / schwarz 6
S6 (+24 V)
7 / schwarz 7
S7 (+24 V)
8 / schwarz 8
S8 (+24 V)
9 / schwarz 9
+24 V DC
10 / schwarz 10 GND
11 / schwarz 11 frei
12 / gr / ge
PE
Tabelle 11: Kontaktbelegung des 12-poligen Triggeranschlusses (4)
Digitalausgang
„Abbildung 10: Digital Out Signalausgang 8-polig (5)" sowie „Tabelle 12: Kontaktbelegung Digital Out 8-polig (5)" zeigen den
Stecker für 4 digitale Ausgänge. Hierfür wird die Störmeldeleitung Artikel-Nr. 60070.031-V01 benötigt.
Kontakt
Bezeichnung
1 / schwarz 1
+24 V DC
2 / schwarz 2
Out 1 (+24 V)
3 / schwarz 3
Out 2 (+24 V)
4 / schwarz 4
Out 3 (+24 V)
5 / schwarz 5
Out 4 (+24 V)
6 / schwarz 6
frei
7 / schwarz 7
GND
PE / gr / ge
PE
Tabelle 12: Kontaktbelegung Digital Out 8-polig (5)
26
Eingang Signal 1, Zyklus starten
Eingang Signal 2
Eingang Signal 3
Eingang Signal 4, Freigabe
Eingang Signal 5
Eingang Signal 6
Eingang Signal 7
Eingang Signal 8
Betriebsspannung +24 V
Masse (Betriebsspannung 0 V)
nicht belegt
Schutzleiter
Verwendung
Betriebsspannung +24 V
Ausgang
"ERROR"
Ausgang
"READY"
Ausgang "ALLE AUF"
Ausgang "min. 1 AUF"
nicht belegt
Masse
(Betriebsspannung 0 V)
Schutzleiter

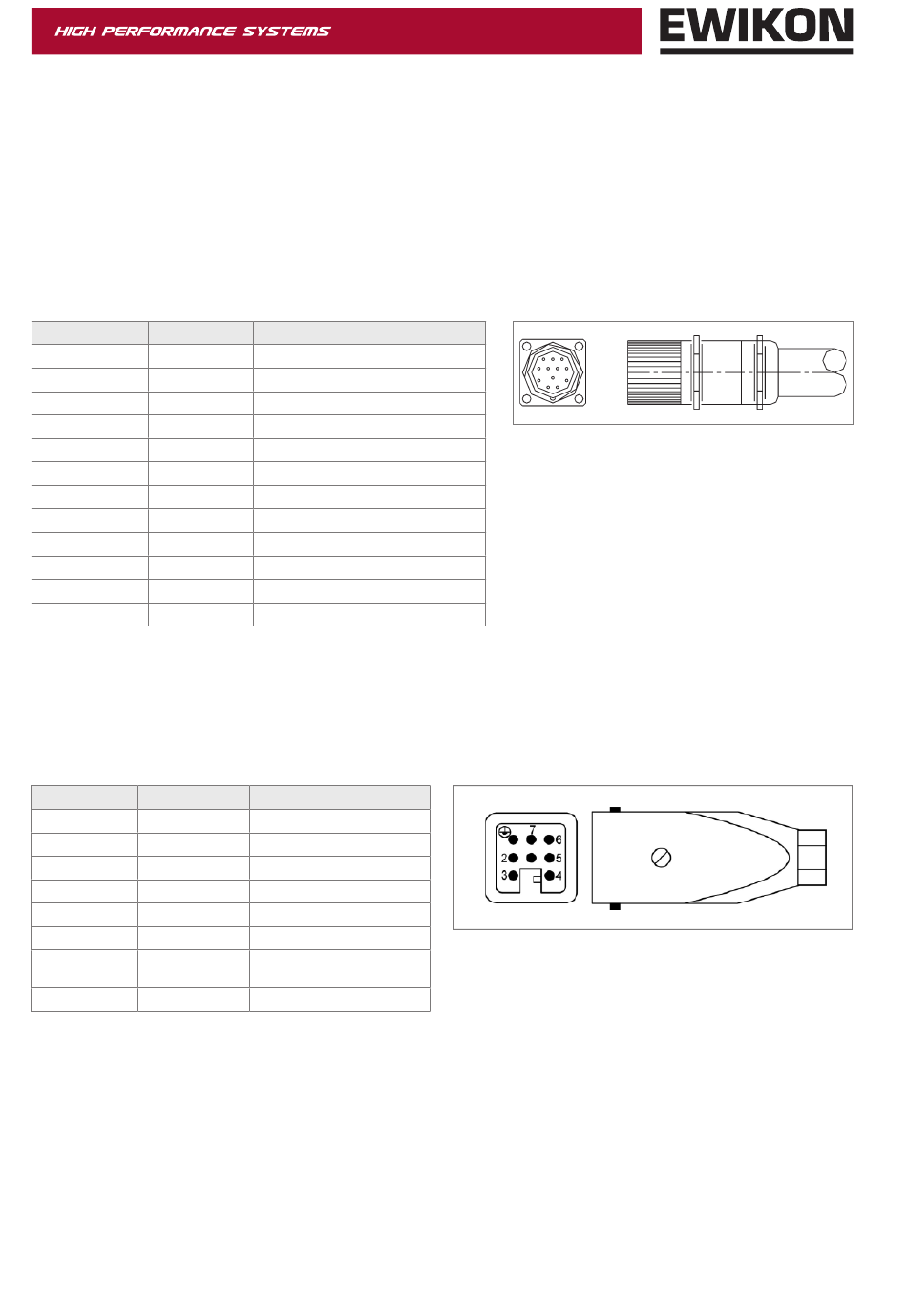

Abbildung 9: 12-poliger Triggeranschluss (4)
Eingang Signal 4 ist nicht in der Software
auswählbar, sondern wird als Freigabeeingang
verwendet.
Abbildung 10: Digital Out Signalausgang 8-polig (5)
