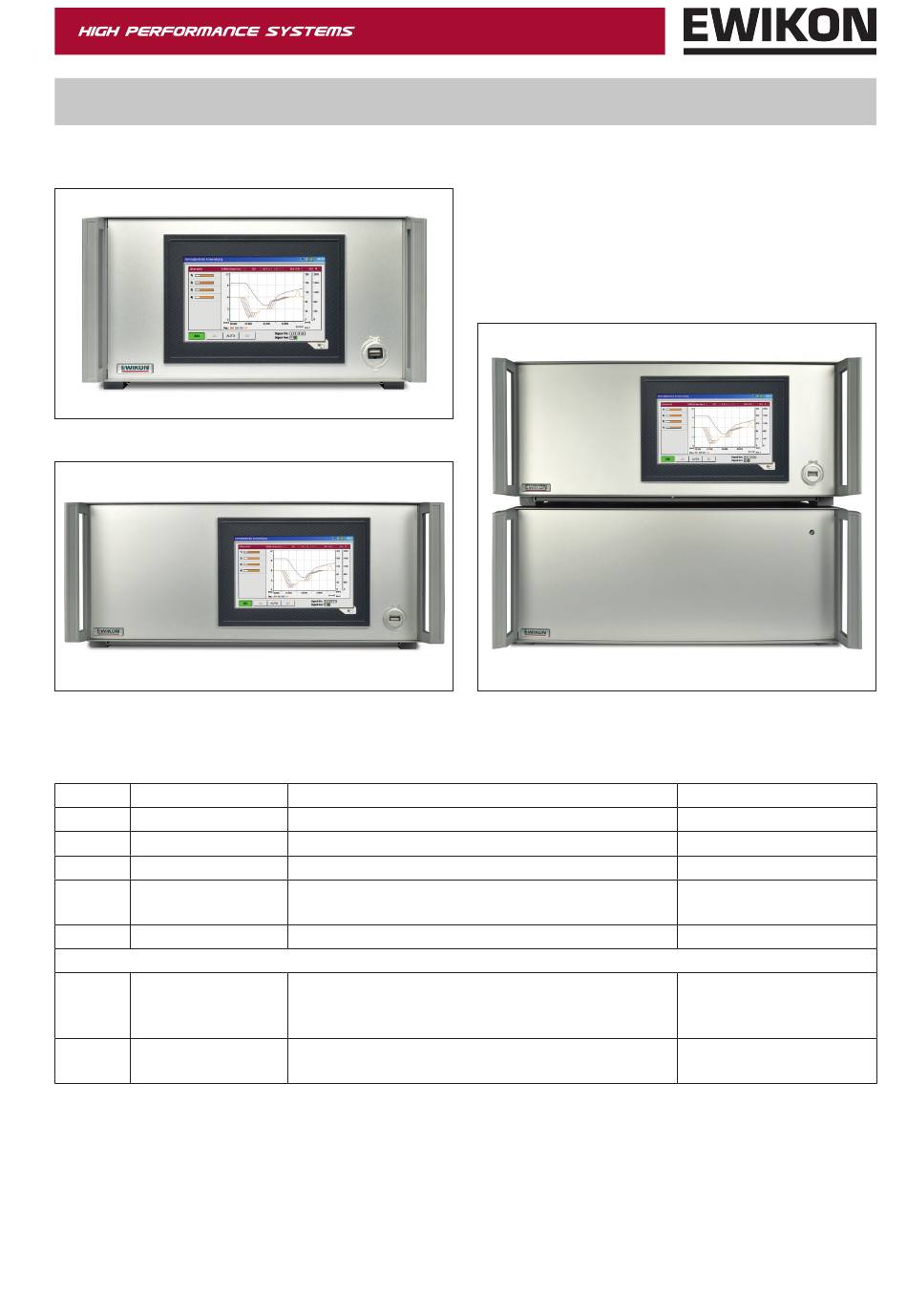

4. Funktionsbeschreibung des EDC-PRO Steuergeräts
4.1 Varianten des EDC-PRO Steuergeräts
Abbildung 1: 4-fach Gerät (Artikel-Nr. 68151.004/104)
Abbildung 2: 8-fach Gerät (Artikel-Nr- 68151.008/108)
4.2 Benötigtes Zubehör (Anschlussleitungen)
Anzahl
Artikelnummer
1
60070.043 /-V06
1
60070.031
1
60070.024 /-V06
1
60070.027 /-V06
1
60070.038-V03 /V06
Am Werkzeug notwendige Anschlussstecker:
1
63050.001
oder
63050.002
1
63050.003
Tabelle 5: Anschlussleitungen, die für das EDC-PRO Steuergerät benötigt werden, sowie notwendige Anschlussstecker am Werkzeug (Nicht
im Lieferumfang enthalten!)
2019_03_Betriebsanleitung_EDC-PRO_D.indd
Beschreibung
Signalleitung 3/6 m, 6-polig, E-Nadelverschlusssysteme
Störmeldeleitung 6 m, E-Nadelverschlusssysteme
Motoranschlussleitung 3/6 m, elektr. Nadelverschluss
Encoderleitung 4-fach, 3/6 m
Signalleitung analog 3/6 m, E-Nadelverschluss
Motoranschlussdose flach, elektr. Nadelverschluss
Motoranschlussdose hoch, elektr. Nadelverschluss
Encoderanschlussdose 4-fach, flach, 4 Leitungen
Abbildung 3: 16-fach Gerät (Artikel-Nr. 68151.008/108 als Master /
Artikel-Nr. 68151.018/118 als Slave)
Anmerkung
Empfohlen bei Encoder
Jeweils für 4 Antriebe
Bei Encoder zusätzlich,
jeweils für 4 Antriebe
Option
jeweils für 4 Antriebe
Bei Encoder zusätzlich,
jeweils für 4 Antriebe
