Analogeingang 2
Der zweite Analogeingang kann ähnlich wie der erste analoge Eingang verwendet werden, bietet darüber hinaus jedoch
auch die Möglichkeit andere Sensoren, z.B. Werkzeuginnendruck, Kraft und Universaleingang 0-10 V, anzuschließen. Hierzu
wird am Stecker auch die Betriebsspannung +24 V DC zur Versorgung eines Sensors bereitgestellt.
Die Kontakte 1-3 sind steck-kompatibel zu den Kontakten 1-3 von Analogeingang 1 und können auch in gleicher Form ange-
schlossen und verwendet werden. Die weitere Belegung des Steckers ist in der nachfolgenden Tabelle beschrieben.
Kontakt
Verwendung
1
Analoger Stromausgang, 0-2,5 mA
2
Analoger Spannungseingang, 0-10 V
3
Masse Analog
4
Analoger Spannungsausgang, 0-10 V
5
Analoger Stromeingang, 0-20 mA
6
+24 V DC
7
GND DC
Tabelle 13: Kontaktbelegung Analog In 2 (11)
Sollen weitere Optionen genutzt werden, z.B. der Stromeingang 0-20 mA, setzen Sie sich bitte mit EWIKON in Verbindung.
2019_03_Betriebsanleitung_EDC-PRO_D.indd

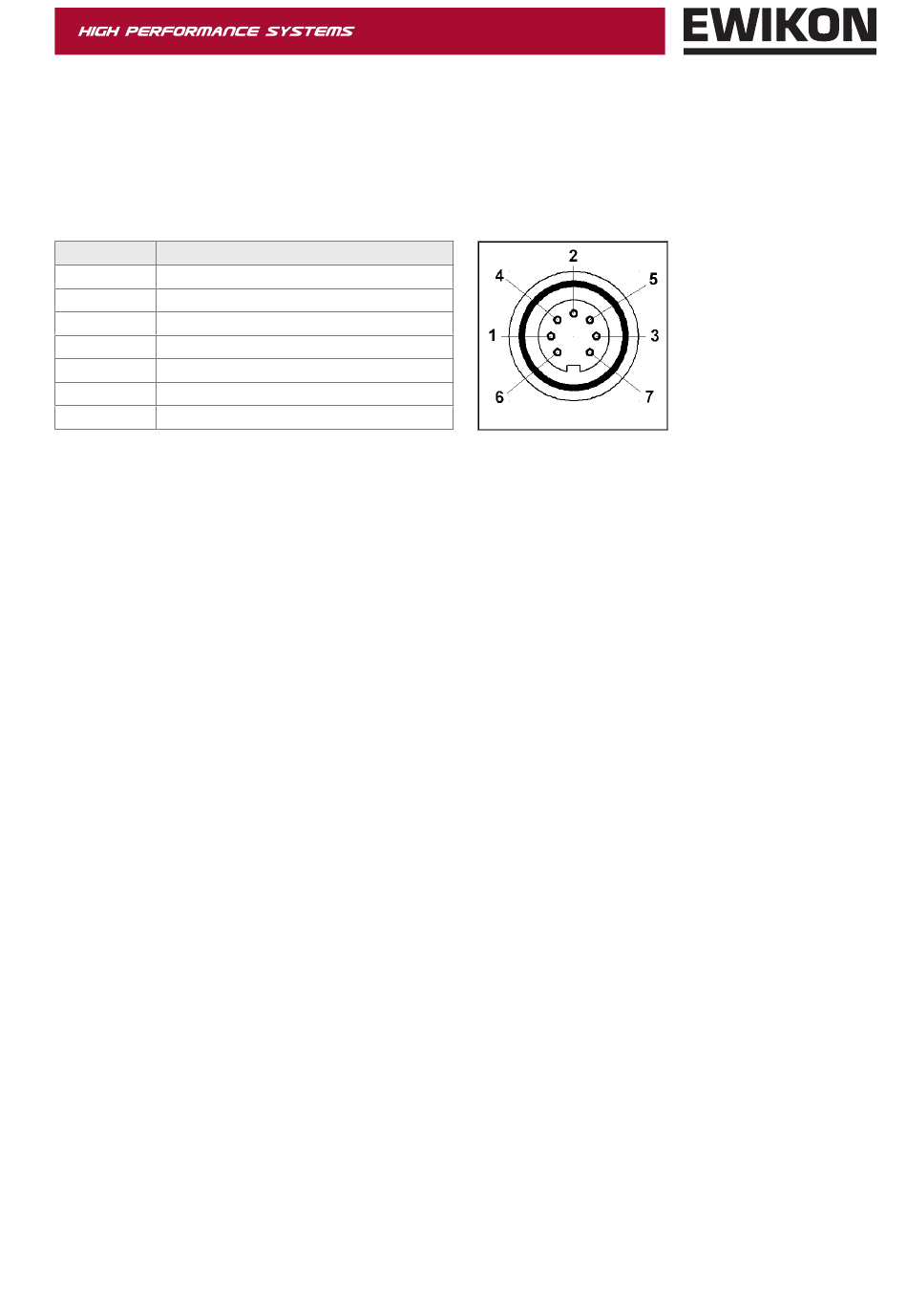

Abbildung 11: Analog In (7-poliger Stecker)
