Installation
4
Installation Optionen und Zubehör

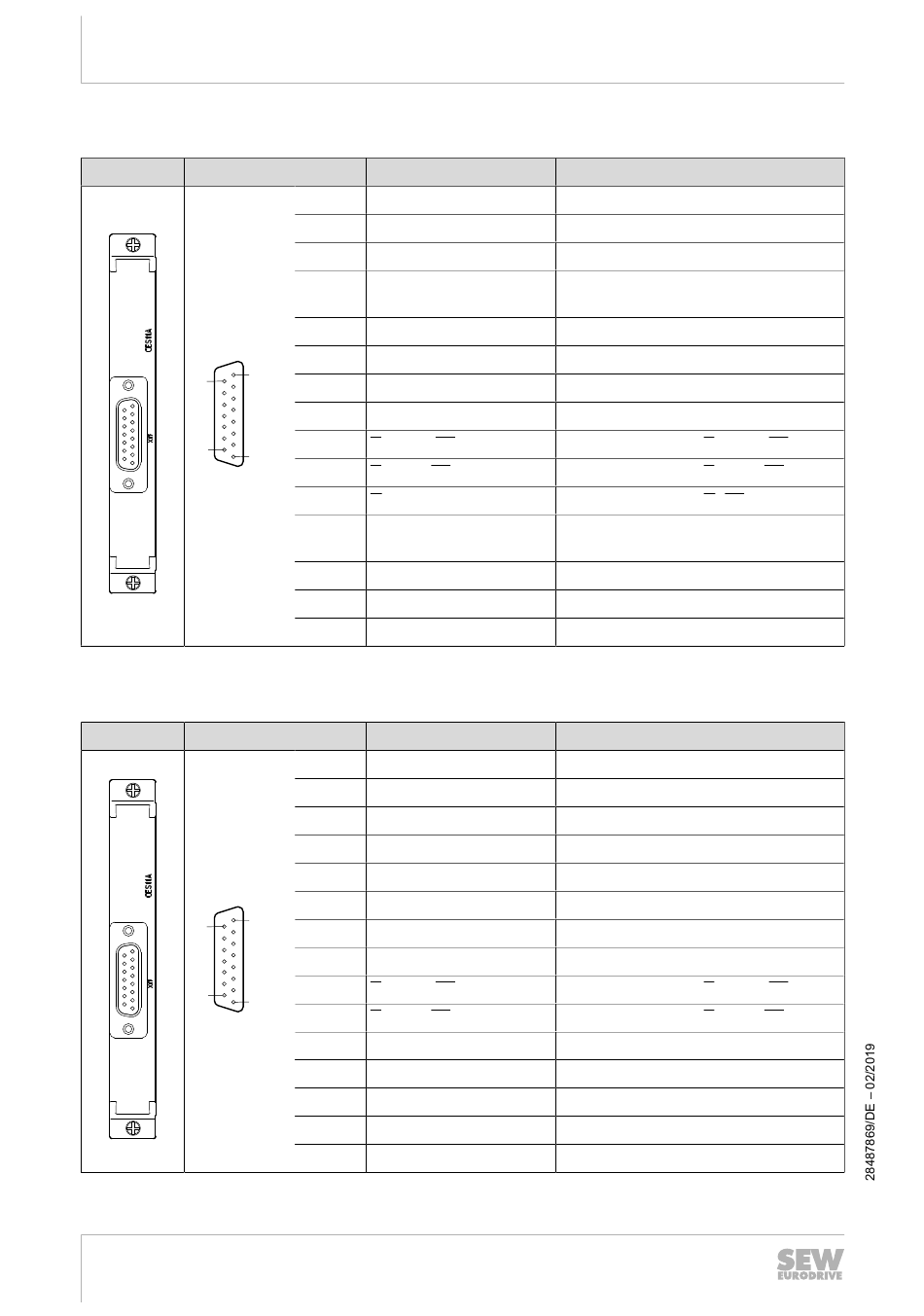

Klemmenbelegung TTL-, HTL-, sin/cos-Geber
Karte
15
9
1) Bei Geber von SEW-EURODRIVE mit eletronischem Typenschild vom Typ E.7S
Klemmenbelegung HIPERFACE
Karte
15
9
68
Betriebsanleitung – MOVIDRIVE
Klemme Anschluss
X17:1 A (cos+) (K1)
X17:2 B (sin+) (K2)
X17:3 C
X17:4 DATA+
X17:5 reserviert
X17:6 -TEMP_M
8
X17:7 reserviert
X17:8 GND
X17:9 A (cos-) (K1)
1
X17:10 B (sin-) (K2)
X17:11 C
1)
X17:12 DATA-
X17:13 U
S24VG
X17:14 +TEMP_M
X17:15 U
S12VG
®
- und SEW-Geber (RS485)
Klemme Anschluss
X17:1 A (cos+) (K1)
X17:2 B (sin+) (K2)
X17:3 reserviert
X17:4 DATA+
X17:5 reserviert
X17:6 -TEMP_M
8
X17:7 reserviert
X17:8 GND
X17:9 A (cos-) (K1)
1
X17:10 B (sin-) (K2)
X17:11 reserviert
X17:12 DATA-
X17:13 U
S24VG
X17:14 +TEMP_M
X17:15 U
S12VG
®
system
Kurzbeschreibung
Signalspur A (cos+) (K1)
Signalspur B (sin+) (K2)
Signalspur C (K0)
1)
Datenleitung elektronisches Typen-
schild
–
Temperaturauswertung Motor
–
Bezugspotenzial
Negierte Signalspur A (cos-) (K1)
Negierte Signalspur B (sin-) (K2)
Negierte Signalspur C (K0)
Datenleitung elektronisches Typen-
schild
Geberversorgung 24 V
Temperaturauswertung Motor
Geberversorgung 12 V
Kurzbeschreibung
Signalspur A (cos+) (K1)
Signalspur B (sin+) (K2)
–
Datenleitung
–
Temperaturauswertung Motor
–
Bezugspotenzial
Negierte Signalspur A (cos-) (K1)
Negierte Signalspur B (sin-) (K2)
–
Datenleitung
Geberversorgung 24 V
Temperaturauswertung Motor
Geberversorgung 12 V
