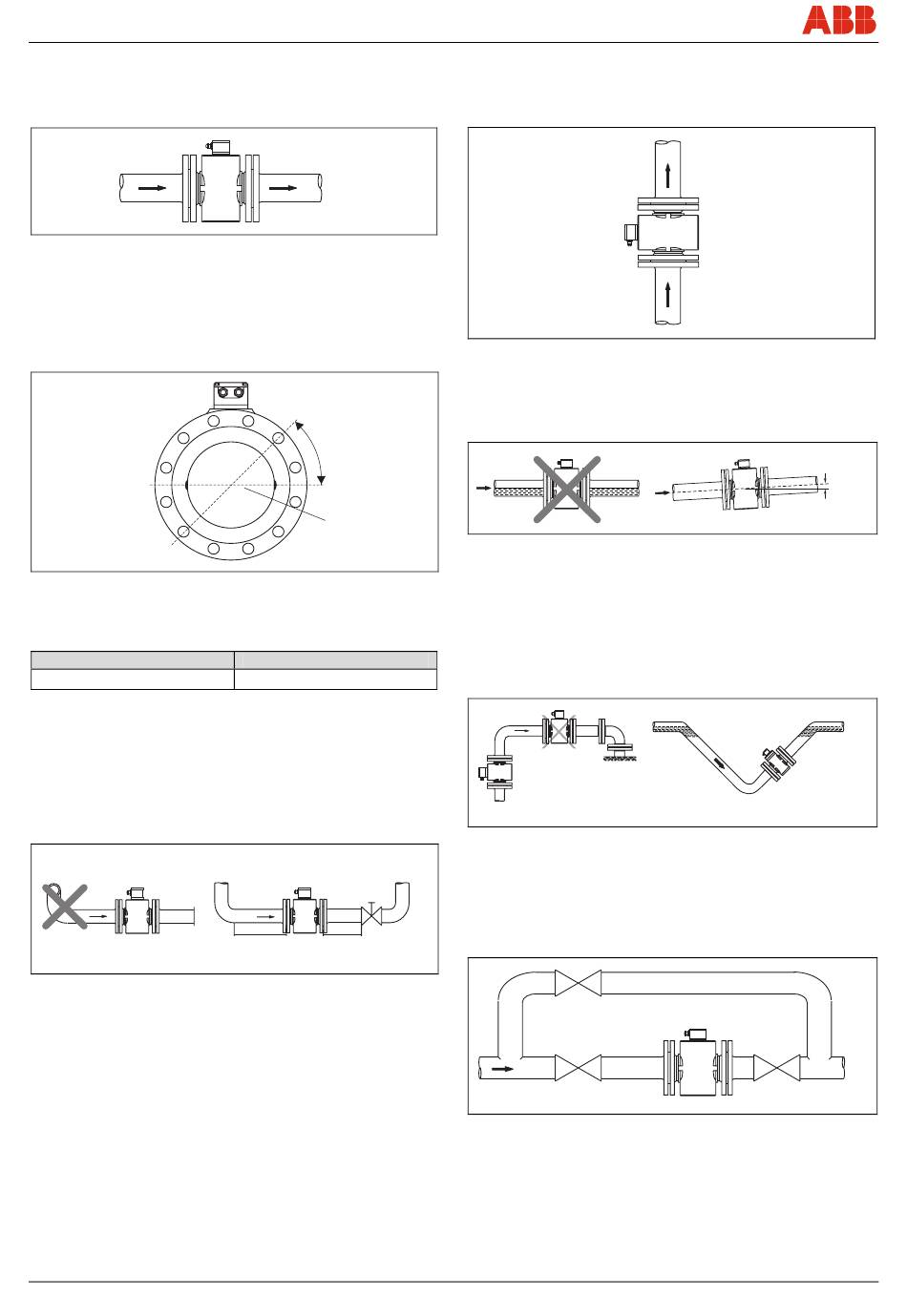

Montaggio
Wechsel ein-auf zweispaltig
3.6

Condizioni di montaggio

L'apparecchio misura la portata in entrambi i versi. Il verso predefinito
è quello in avanti indicato in
F ig. 8.
H
Fig. 8
Occorre tenere presenti i seguenti punti:
3.6.1

Asse degli elettrodi

Asse degli elettrodi (1) il più possibile orizzontale o inclinato di
max. 45°.
Fig. 9
3.6.2

Condotto di afflusso e deflusso

Condotto di afflusso diritto
≥ 3 x DN
DN = Diametro nominale del primario
Non installare rubinetteria, curve, valvole etc. subito a monte del
tubo di misura (1).
Le valvole wafer devono essere installate in modo tale che il
wafer non ostruisca il primario di flusso.
Le valvole o altri dispositivi di interruzione vanno montati nel
condotto di deflusso (2).
Per non pregiudicare la precisione di misura, rispettare le
dimensioni del condotto di afflusso e deflusso.
1
Fig. 10
14 - IT
G00527
max. 45°
1
G00041
Condotto di deflusso diritto
≥ 2 x DN
2
2xDN
3xDN
G00037
3.6.3

Condutture verticali

Installazione verticale per misurare materiali abrasivi, flusso
preferibilmente dal basso verso l'alto.
Fig. 11 -
3.6.4

Condutture orizzontali

Il tubo di misura deve sempre essere riempito completamente.
Conduttura in leggera pendenza per prevenire l'accumulo di gas.
Fig. 12
3.6.5

Entrata/uscita a flusso libero

In caso di uscita a flusso libero, non posizionare il misuratore nel
punto più alto né sul lato a valle del condotto, altrimenti il tubo di
misura potrebbe svuotarsi causando la formazione di bolle
d'aria (1).
In caso di flusso libero in ingresso o in uscita, predisporre un
sifone in modo tale che il condotto resti sempre pieno (2).
1
Fig. 13
3.6.6

Fluidi molto contaminati

Per la misurazione di fluidi molto contaminati si raccomanda una
linea di by-pass (cfr. figura) che renda superflua la sospensione
del funzionamento dell'impianto durante le procedure di pulizia
meccanica.
Fig. 14
FSM4000
G00206
G00038
2
G00040
G00042
D184B141U03
