Einbau mehrerer Reader auf Metallrahmen oder -träger
Jeder Reader, welcher auf Metall montiert ist, koppelt einen Teil des Feldes auf den
Metallträger. Beim Einhalten des Mindestabstandes D und der metallfreien Räume a, b
ergeben sich normalerweise keine Beeinflussungen zueinander. Bei besonders ungünstiger
Führung eines Eisenrahmens ist dennoch eine Beeinflussung möglich. Das hat verlängerte
Datenübertragungszeiten bzw. sporadische Fehlermeldungen in der Anschaltung zur Folge.
Einbau mehrerer Reader auf Metallträger
SIMATIC RF200 IO-Link
Systemhandbuch, 03/2012, C79000-G8900-C276-01
RF200 IO-Link-System planen

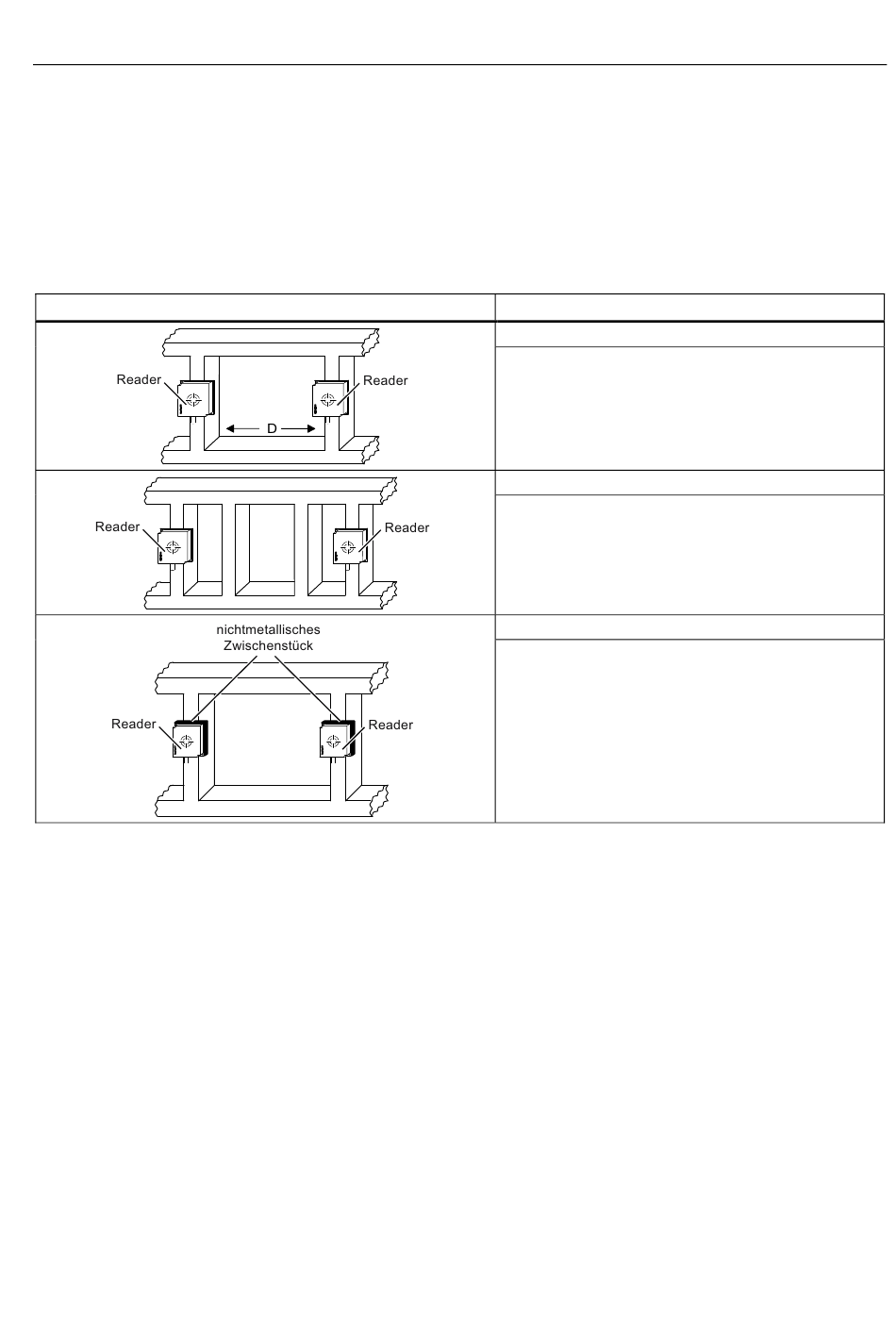

Problem: gegenseitige Beeinflussung der Reader
Abhilfe
Vergrößern des Abstandes D zwischen den beiden
Readern.
Abhilfe
Anbringen von einer oder mehreren Eisenstreben, um
die parasitären Felder kurzzuschließen.
Abhilfe
Unterlegen eines nichtmetallischen Zwischenstückes
von 20 bis 40 Millimeter Dicke zwischen Reader und
Eisenrahmen. Dadurch wird die parasitäre Einkopplung
des Feldes auf den Träger wesentlich verringert:
