Parametrierung Mit Pct - Siemens SIMATIC RF200 IO-Link Systemhandbuch

Inbetriebnahme und Parametrierung
5.2 Parametrierung des IO-Link-Systems
5.2.2

Parametrierung mit PCT

Mit Hilfe des S7-PCT können Sie IO-Link-Master-Ports konfigurieren, Parameter ändern und
auslesen und vieles mehr.
Vergewissern Sie sich, dass die notwendigen IODD-Dateien im Hardware-Katalog
vorhanden sind. Wenn nicht importieren Sie diese über das Menü "Options". Anschließend
übertragen Sie die IODD-Dateien mittels 'Drag&Drop' in das PCT-Tool.
Hinweis
Vergabe von Rechten
Im Menü "Options" ist unter "Benutzerrolle" die Vergabe von Rechten für die jeweilige
Ansicht möglich. Alle Parameter werden mit der Rolle "Inbetriebnahme" freigegeben.

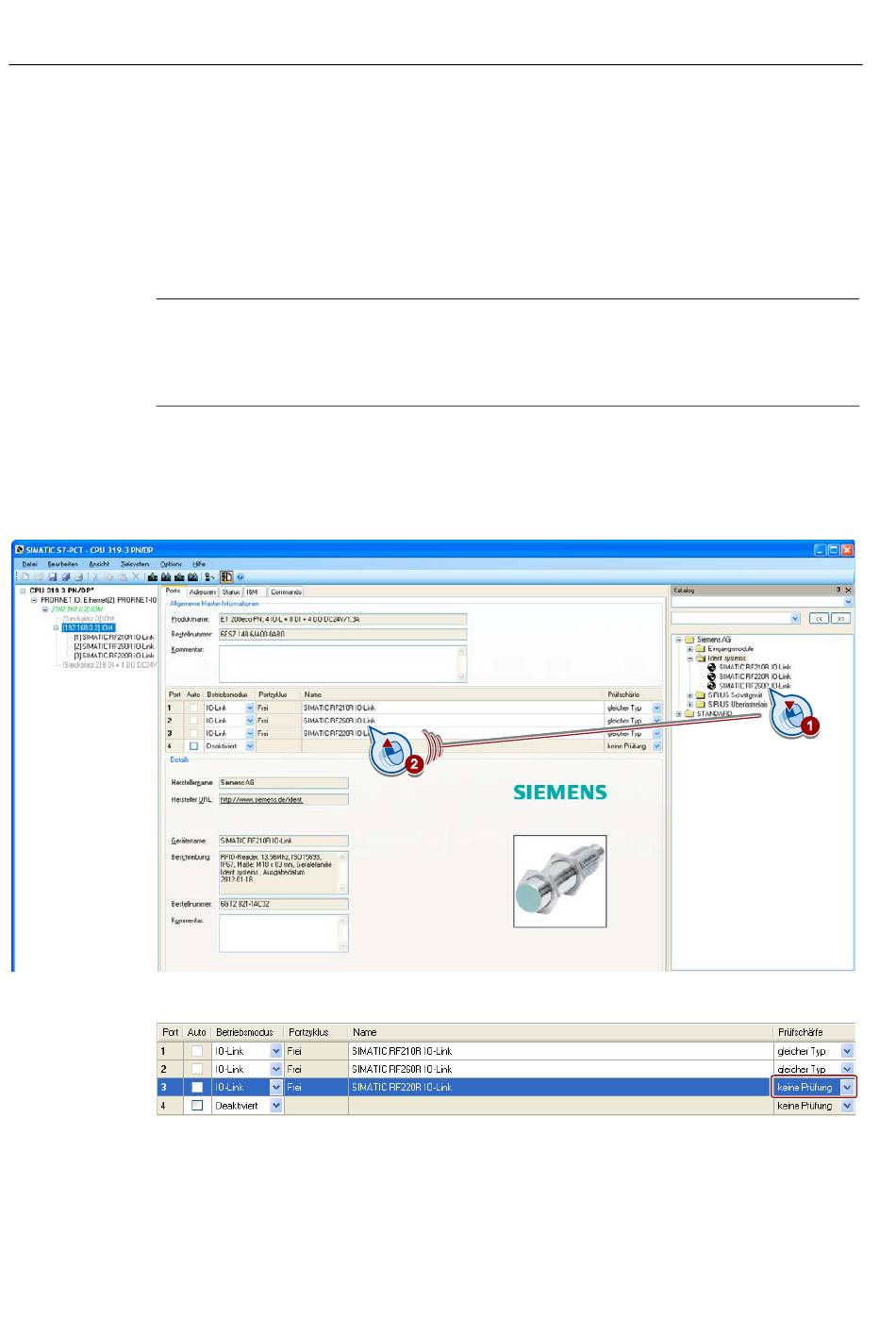

Die nachfolgenden Screenshots zeigen einige wichtige Parametrierungsoptionen auf Master-
und Device-Ebene:
Master-Ebene
Bild 5-7 Im Register "Ports" können Sie die Ports konfigurieren
Bild 5-8
48
Mithilfe der Klappliste "Prüfschärfe" können Sie die Prüfung des Gerätetyps deaktivieren
Systemhandbuch, 03/2012, C79000-G8900-C276-01
SIMATIC RF200 IO-Link
