Einbaurichtlinien

4.3.1 Übersicht
Transponder und Reader mit ihren Antennen sind induktiv arbeitende Geräte. Jede Art von
Metall in der Nähe dieser Geräte beeinflusst deren Arbeitsweise. Damit die im Kapitel
"Felddaten (Seite 25)" beschriebenen Werte ihre Gültigkeit behalten, sind bei der
Projektierung und beim Einbau einige Punkte zu beachten:
● Mindestabstand zwischen zwei Readern bzw. deren Antennen
● Mindestabstand von zwei benachbarten Datenspeichern
● Metallfreier Raum bei bündigem Einbau von Readern oder deren Antennen und
● Einbau mehrerer Reader oder deren Antennen auf Metallrahmen oder -träger
In den folgenden Kapiteln wird auf die Beeinflussung der Funktion des RFID-Systems
eingegangen, wenn es in metallischer Umgebung montiert wird.
4.3.2 Verringern von metallischen Einflüssen
Störende Metallträger
SIMATIC RF200 IO-Link
Systemhandbuch, 03/2012, C79000-G8900-C276-01
Transpondern in Metall
RF200 IO-Link-System planen
4.3 Einbaurichtlinien

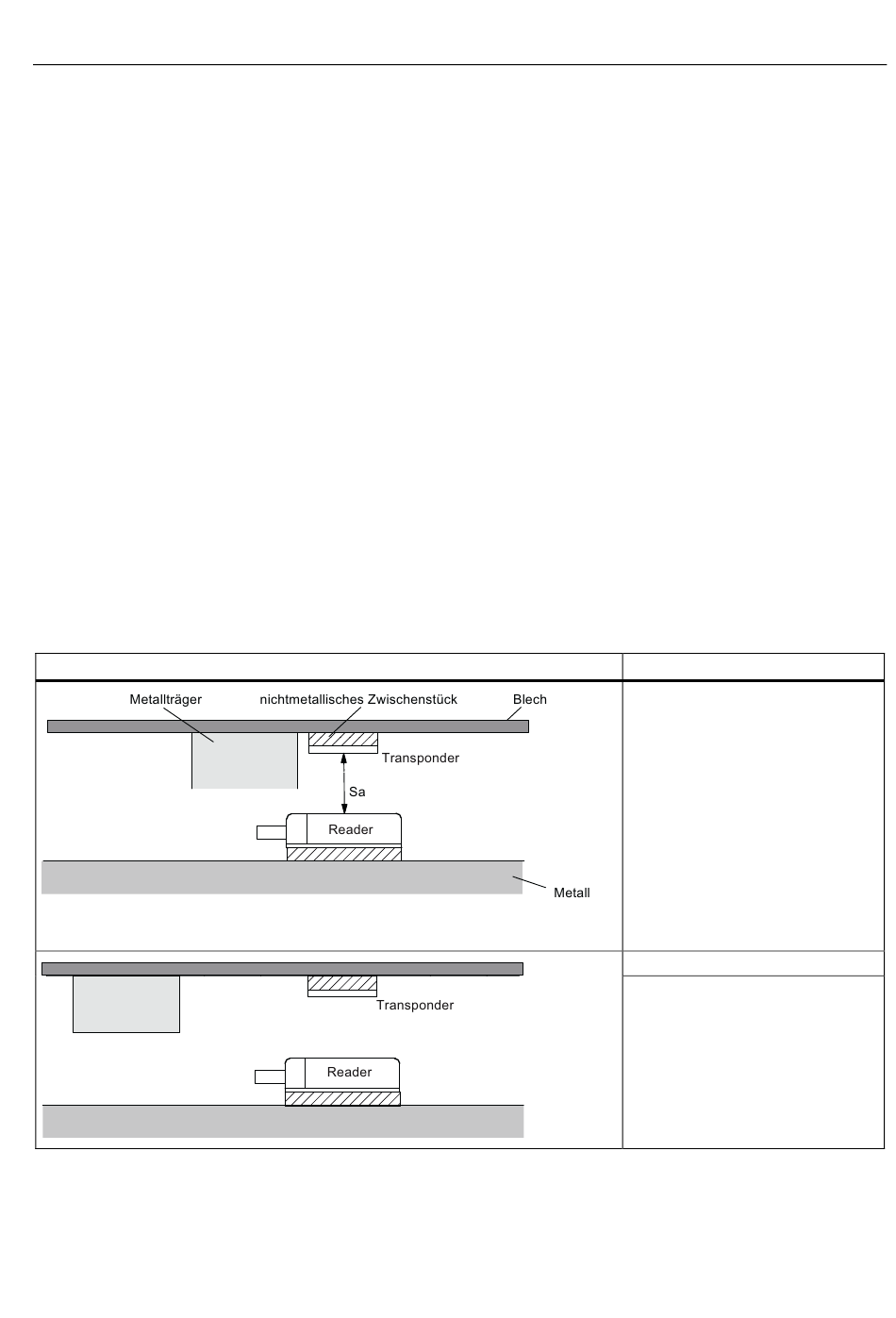

Problem
Über dem Übertragungsfenster des
Readers befindet sich ein
Metallträger. Dieser beeinflusst das
gesamte Feld. Insbesondere
verkleinert sich das
Übertragungsfenster zwischen
Reader und Transponder.
Abhilfe:
Durch eine andere Anbringung des
Transponders wird das
Übertragungsfenster nicht mehr
beeinflusst.
