RF200 IO-Link-System planen
4.1 Grundlagen zur Einsatzplanung

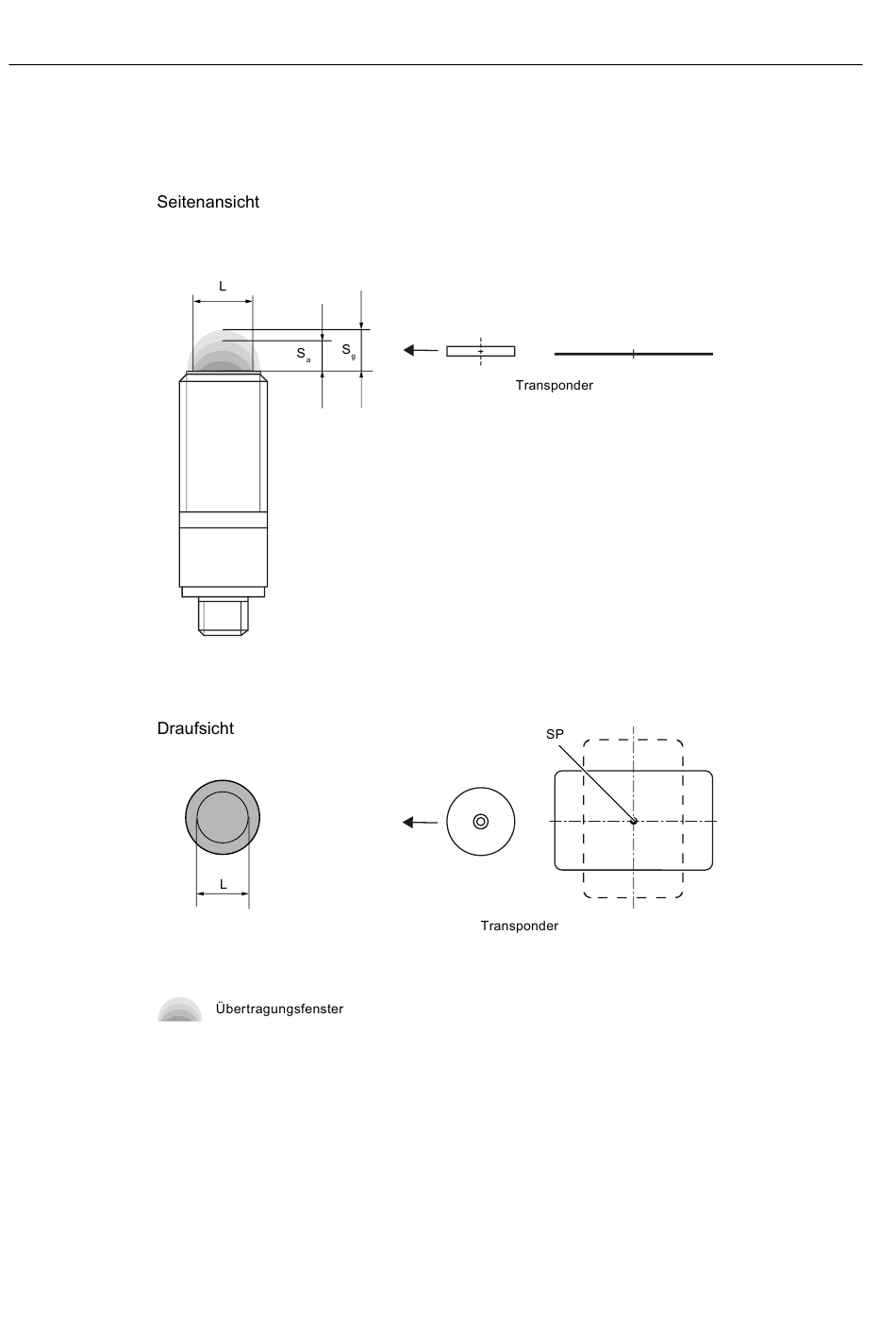

Das folgende Bild zeigt das Übertragungsfenster der Readers SIMATIC RF210R und
SIMATIC RF220R zwischen Transponder und Reader:
S
a
S
g
L
SP
Bild 4-1
16
Arbeitsabstand zwischen Transponder und Reader
Grenzabstand (Grenzabstand ist der maximale lichte Abstand zwischen Reader-Oberseite und
Transponder, bei dem die Übertragung unter normalen Bedingungen gerade noch funktioniert.)
Durchmesser eines Übertragungsfensters..
Schnittpunkt der Symmetrieachse des Transponders.
Übertragungsfenster RF210R/RF220R
