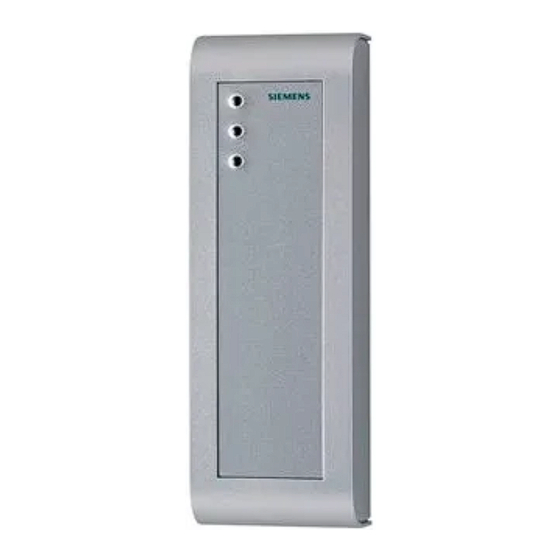

- Seite 1 All manuals and user guides at all-guides.com Card reader AR6331-CP / AR6332-CP Ausweisleser AR6331-CP / AR6332-CP Operating instructions Betriebsanleitung 6FL7171-8AD 6FL7171-8AE RS485, CerPass – Protocol AR6331-CP AR6332-CP November 2003 Siemens Building Technologies Fire & Security Products...
- Seite 2 Order no.: A24205-A335-H050 SGS S AC Issue: November 2003 D-76187 Karlsruhe Printed in the Federal Republic of Germany on E-Mail: hotline.accesscontrol@khe.siemens.de environmentally friendly paper produced without using chlorine Page from Operating instructions card reader AR6331-CP / AR6332-CP Order no.: A24205-A335-H050...
- Seite 3 Setting the adress within CerPass systems (Controller CC30xx)....... 13 LED - ......................... 13 SIGNALS APPENDIX ..........................14 ...................... 14 ECHNICAL SPECIFICATIONS ........................14 ELIVERY VOLUME ..................15 IMENSIONS FOR SURFACE MOUNTING NOTES ............................17 Operating instructions card reader AR6331-CP / AR6332-CP Page from Order no.: A24205-A335-H050...
- Seite 4 All manuals and user guides at all-guides.com Approval Page from Operating instructions card reader AR6331-CP / AR6332-CP Order no.: A24205-A335-H050...
- Seite 5 All manuals and user guides at all-guides.com Operating instructions card reader AR6331-CP / AR6332-CP Page from Order no.: A24205-A335-H050...
-
Seite 6: Safety Regulations And Warnings
If an operating display goes out, this does not necessarily mean that the unit is disconnected from the mains and has no power. If you are working on an open device, remember that live components may be exposed. Page from Operating instructions card reader AR6331-CP / AR6332-CP Order no.: A24205-A335-H050... -
Seite 7: General Notes
The identification card readers are connected via the door controller CC30xx to the CerPass or via DC2000 to SIPORT NT Access control systems. The reader AR6331-CP and AR6332- CP (with keypad) read the serial number of CerPass proximity ID-Cards. The card number will be transmitted to the CerPass or SIPORT NT Access control system for processing. - Seite 8 • You can tell the direction of the bottom section of the housing from the inscription "TOP ". The arrow must point upwards! Figure 1: Installation direction Page from Operating instructions card reader AR6331-CP / AR6332-CP Order no.: A24205-A335-H050...
-
Seite 9: Wall Mounting
• Screw in the safety screw on the underneath of the bottom section of the housing. Note The maximum torque of the safety screw is 1,5 Nm. Operating instructions card reader AR6331-CP / AR6332-CP Page from Order no.: A24205-A335-H050... -
Seite 10: Opening The Housing
After lifting of, please move the top section upwards (2) till the top section feels free to remove. • Remove the top section of the housing from the bottom section. Figure 3: Opening the housing Page from Operating instructions card reader AR6331-CP / AR6332-CP Order no.: A24205-A335-H050... -
Seite 11: Connecting The Reader
0 volt DC Power supply +12 volt DC RS485 - A RS485 - B Connector positions from left to right (top view) Table 1: Terminal allocation on the terminal board Operating instructions card reader AR6331-CP / AR6332-CP Page from Order no.: A24205-A335-H050... -
Seite 12: Power Supply
Bus operation with up to 4 readers connected to controller DC2000. All card readers are issued an individual address as shown in Table 2. DIP 4 DIP 3 DIP 2 DIP 1 Bus adress Table 2: Bus addresses within SIPORT Page from Operating instructions card reader AR6331-CP / AR6332-CP Order no.: A24205-A335-H050... -
Seite 13: Led - Signals
The following functions are signalised by the LED’s. Yellow operation (standby) blinking yellow no connection to the door control unit green authorised not authorised steadylight red Card reader blocked, no cards accepted Operating instructions card reader AR6331-CP / AR6332-CP Page from Order no.: A24205-A335-H050... -
Seite 14: Technical Specifications
1 x housing; upper part with reader electronic, frontfoil and connection terminals, seal 1 x housing; lower part 1 x accessory bag 1 x Operating instructions 1 x repair form Page from Operating instructions card reader AR6331-CP / AR6332-CP Order no.: A24205-A335-H050... - Seite 15 All manuals and user guides at all-guides.com Dimensions for surface mounting Operating instructions card reader AR6331-CP / AR6332-CP Page from Order no.: A24205-A335-H050...
- Seite 16 All manuals and user guides at all-guides.com Page from Operating instructions card reader AR6331-CP / AR6332-CP Order no.: A24205-A335-H050...
- Seite 17 All manuals and user guides at all-guides.com Notes Operating instructions card reader AR6331-CP / AR6332-CP Page from Order no.: A24205-A335-H050...
- Seite 18 The information in this manual has been put together to the best of the authors' knowledge and conscience. Siemens Gebäudesicherheit accepts no liability for the accuracy or completeness of the information in this manual. In particular, Siemens Gebäudesicherheit cannot be held liable for consequential damages caused as a result of incorrect or incomplete information.
-
Seite 19: Ausweisleser
All manuals and user guides at all-guides.com Ausweisleser AR6331-CP / AR6332-CP Betriebsanleitung 6FL7171-8AD 6FL7171-8AE RS485, CerPass – Protocol AR6331-CP AR6332-CP November 2003 Siemens Building Technologies Fire & Security Products... - Seite 20 All manuals and user guides at all-guides.com © 2001 Liefermöglichkeiten und technische Änderungen vorbehalten Siemens Gebäudesicherheit GmbH & Co. OHG Herausgegeben von Bestell-Nr: A24205-A335-H050 SGS S AC Ausgabe: November 2003 D-76187 Karlsruhe Gedruckt in der Bundesrepublik Deutschland E-Mail: hotline.accesscontrol@khe.siemens.de auf umweltfreundlich chlorfrei hergestelltem Papier...
- Seite 21 Adresseinstellung bei Betrieb in SIPORT (Controller DC2000) ........30 5.2.2 Adresseinstellung bei Betrieb in CerPass (am Controller CC30xx) ......31 LED - S ......................31 IGNALISIERUNG ANHANG............................32 ........................32 ECHNISCHE ATEN .........................32 IEFERUMFANG ....................33 BMESSUNGEN UFPUTZMONTAGE NOTIZEN............................35 Bedienungsanleitung Ausweisleser AR6331-CP / AR6332-CP Seite Bestell Nr.: A24205-A335-H050...
-
Seite 22: Zulassung
All manuals and user guides at all-guides.com Zulassung Seite Bedienungsanleitung Ausweisleser AR6331-CP / AR6332-CP Bestell Nr.: A24205-A335-H050... - Seite 23 All manuals and user guides at all-guides.com Bedienungsanleitung Ausweisleser AR6331-CP / AR6332-CP Seite Bestell Nr.: A24205-A335-H050...
-
Seite 24: Sicherheits- Und Warnhinweise
• Das Verlöschen einer Betriebsanzeige ist kein Indikator dafür, dass das Gerät vom Netz getrennt und spannungslos ist. Bei Arbeiten am geöffneten Gerät ist zu beachten, dass evtl. spannungsführende Teile freiliegen. Seite Bedienungsanleitung Ausweisleser AR6331-CP / AR6332-CP Bestell Nr.: A24205-A335-H050... -
Seite 25: Allgemeine Hinweise
Die Ausweisleser werden über die Türsteuereinheit CC30xx an das CerPass - und über DC2000 an das SIPORT NT Access Zutrittskontrollsystem angeschlossen (CerPass – Leserprotokoll). Die Leser AR6331-CP und AR6332-CP (mit Tastatur) eignen sich zum Lesen der Seriennummer der CerPass - Ausweiskarten. Die gelesene Ausweisnummer wird zur Auswertung an das CerPass- oder SIPORT NT Access - Zutrittskontrollsystem übertragen. - Seite 26 • Vor der endgültigen Installation sollte der geplante Installationsort auf seine Tauglichkeit geprüft werden. • Ausrichtung des Gehäuseunterteils anhand „TOP “. Der Pfeil muss dabei nach oben zeigen! Bild 6: Montageausrichtung Seite Bedienungsanleitung Ausweisleser AR6331-CP / AR6332-CP Bestell Nr.: A24205-A335-H050...
-
Seite 27: Wandmontage
Gehäuseoberteil zuerst oben im Gehäuseunterteil einhängen. Danach die beiden Gehäuseteile zusammenstecken. Dabei darauf achten, dass keine Leitungsadern eingeklemmt werden. • Sicherungsschraube unten am Gehäuseunterteil einschrauben. Hinweis Das maximale Anzugsdrehmoment der Sicherungsschraube beträgt 1,5 Nm. Bedienungsanleitung Ausweisleser AR6331-CP / AR6332-CP Seite Bestell Nr.: A24205-A335-H050... -
Seite 28: Öffnen Des Gehäuses
Das Gehäuseoberteil am unteren Ende (2) leicht anheben, auf Leichtgängigkeit und Sabotagekontakt achten. Danach das Gehäuseoberteil nach oben schiebend (2) aus der Zuhaltung des Gehäuseunterteils lösen. Auch hier auf Leichtgängigkeit achten. • Gehäuseoberteil vom Gehäuseunterteil abziehen. Bild 8: Öffnen des Gehäuses Seite Bedienungsanleitung Ausweisleser AR6331-CP / AR6332-CP Bestell Nr.: A24205-A335-H050... - Seite 29 Ausweisleser AR6331-CP / AR6332-CP Spannungsversorgung 0 Volt DC Spannungsversorgung +12 Volt DC RS485 – A RS485 - B Klemmenbelegung von links nach rechts (Draufsicht, Klemme unten), Tabelle 1: Klemmenbelegung der Anschlussplatine Bedienungsanleitung Ausweisleser AR6331-CP / AR6332-CP Seite Bestell Nr.: A24205-A335-H050...
-
Seite 30: Spannungsversorgung
Busbetrieb mit bis zu 4 Lesern am Controller DC2000. Alle Ausweisleser werden mit einer individuellen Adresse aus Tabelle 2 versehen. DIP 4 DIP 3 DIP 2 DIP 1 Busadresse Tabelle 2: Busadressen SIPORT Seite Bedienungsanleitung Ausweisleser AR6331-CP / AR6332-CP Bestell Nr.: A24205-A335-H050... -
Seite 31: Adresseinstellung Bei Betrieb In Cerpass (Am Controller Cc30Xx)
Die Leser verfügen über drei LED‘s und einen internen Summer. Folgende Funktionen werden über die LED‘s signalisiert: gelb Betriebsbereitschaft gelb blinkend Keine Verbindung zur Türsteuereinheit grün Berechtigt Nicht berechtigt rot Dauerlicht Ausweisleser gesperrt, keine Ausweisannahme Bedienungsanleitung Ausweisleser AR6331-CP / AR6332-CP Seite Bestell Nr.: A24205-A335-H050... -
Seite 32: Anhang
Tastatur (0 - 9, C, E) Option: Lieferumfang 1 x Gehäuseoberteil mit Elektronik, Frontfolie und Anschlussklemmleiste, Dichtung 1 x Gehäuseunterteil 1 x Beipack (Schrauben, Dübel, Torx-Schlüssel) 1 x Betriebsanleitung 1 x Reparaturschein Seite Bedienungsanleitung Ausweisleser AR6331-CP / AR6332-CP Bestell Nr.: A24205-A335-H050... -
Seite 33: Abmessungen Aufputzmontage
All manuals and user guides at all-guides.com Abmessungen Aufputzmontage Bedienungsanleitung Ausweisleser AR6331-CP / AR6332-CP Seite Bestell Nr.: A24205-A335-H050... - Seite 34 All manuals and user guides at all-guides.com Seite Bedienungsanleitung Ausweisleser AR6331-CP / AR6332-CP Bestell Nr.: A24205-A335-H050...
- Seite 35 All manuals and user guides at all-guides.com Notizen Bedienungsanleitung Ausweisleser AR6331-CP / AR6332-CP Seite Bestell Nr.: A24205-A335-H050...
- Seite 36 Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten. Die Zusammenstellung der Informationen in diesem Handbuch erfolgt nach bestem Wissen und Gewissen. Siemens Gebäudesicherheit übernimmt keine Gewährleistung für die Richtigkeit und Vollständigkeit der Angaben in diesem Handbuch. Insbesondere kann Siemens Gebäudesicherheit nicht für Folgeschäden auf Grund fehlerhafter oder unvollständiger Angaben haftbar gemacht werden.
