Nebenfelder ohne Abschirmung

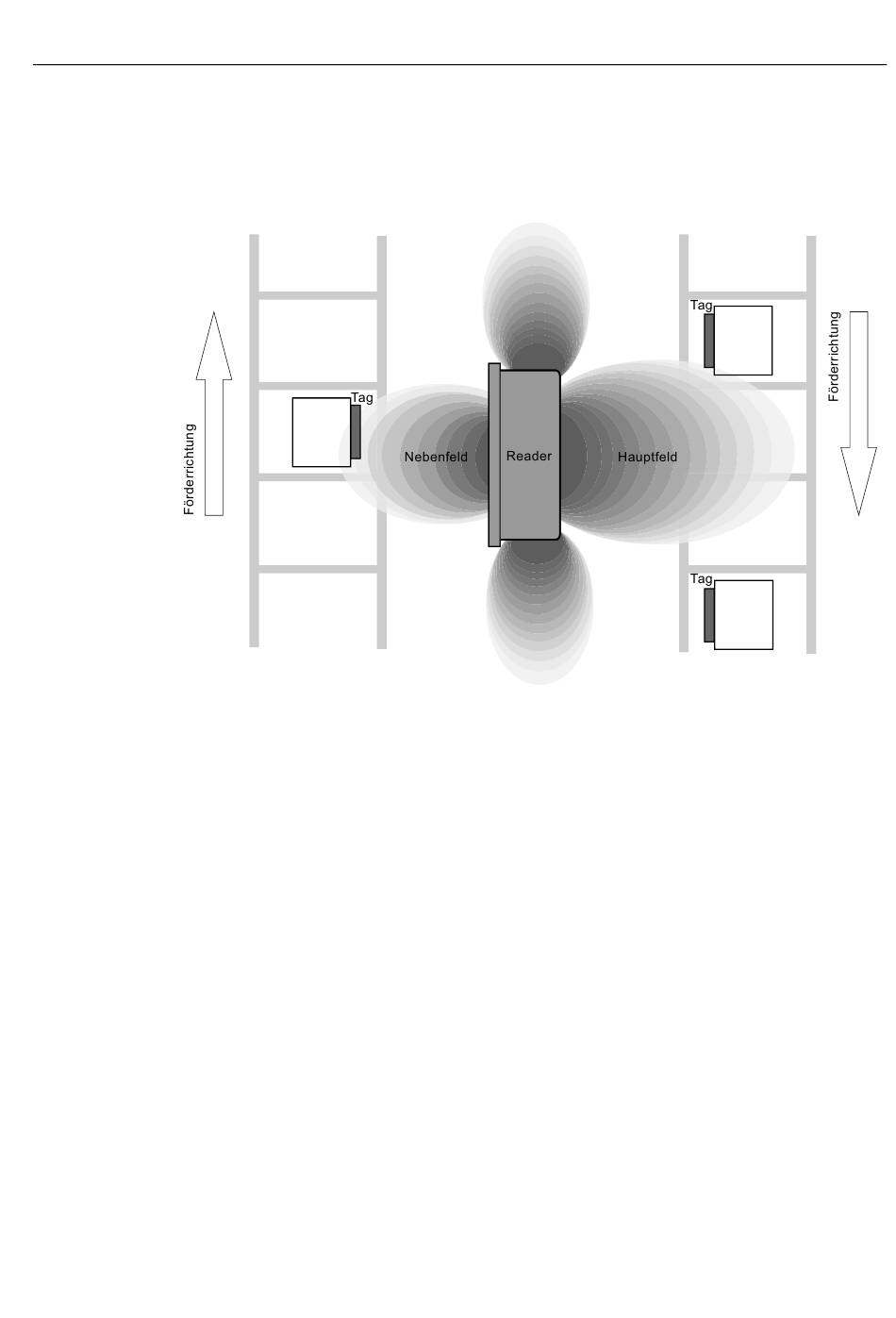

In der nachfolgenden Grafik sind typische Haupt- und Nebenfelder dargestellt, wenn keine
Abschirmungsmaßnahmen getroffen sind.
Bild 4-6
Der Reader kann bei dieser Anordnung auch über das Nebenfeld Lesungen von
Transpondern durchführen. Um unerwünschte Lesungen über das Nebenfeld zu verhindern,
ist eine Abschirmung erforderlich, wie nachfolgend dargestellt und beschrieben.
SIMATIC RF200 IO-Link
Systemhandbuch, 03/2012, C79000-G8900-C276-01
Nebenfeld ohne Abschirmung
RF200 IO-Link-System planen
4.1 Grundlagen zur Einsatzplanung
23
