4.3 Einbaurichtlinien
Bündiger Einbau
Bündiger Einbau von Transpondern und Readern
30

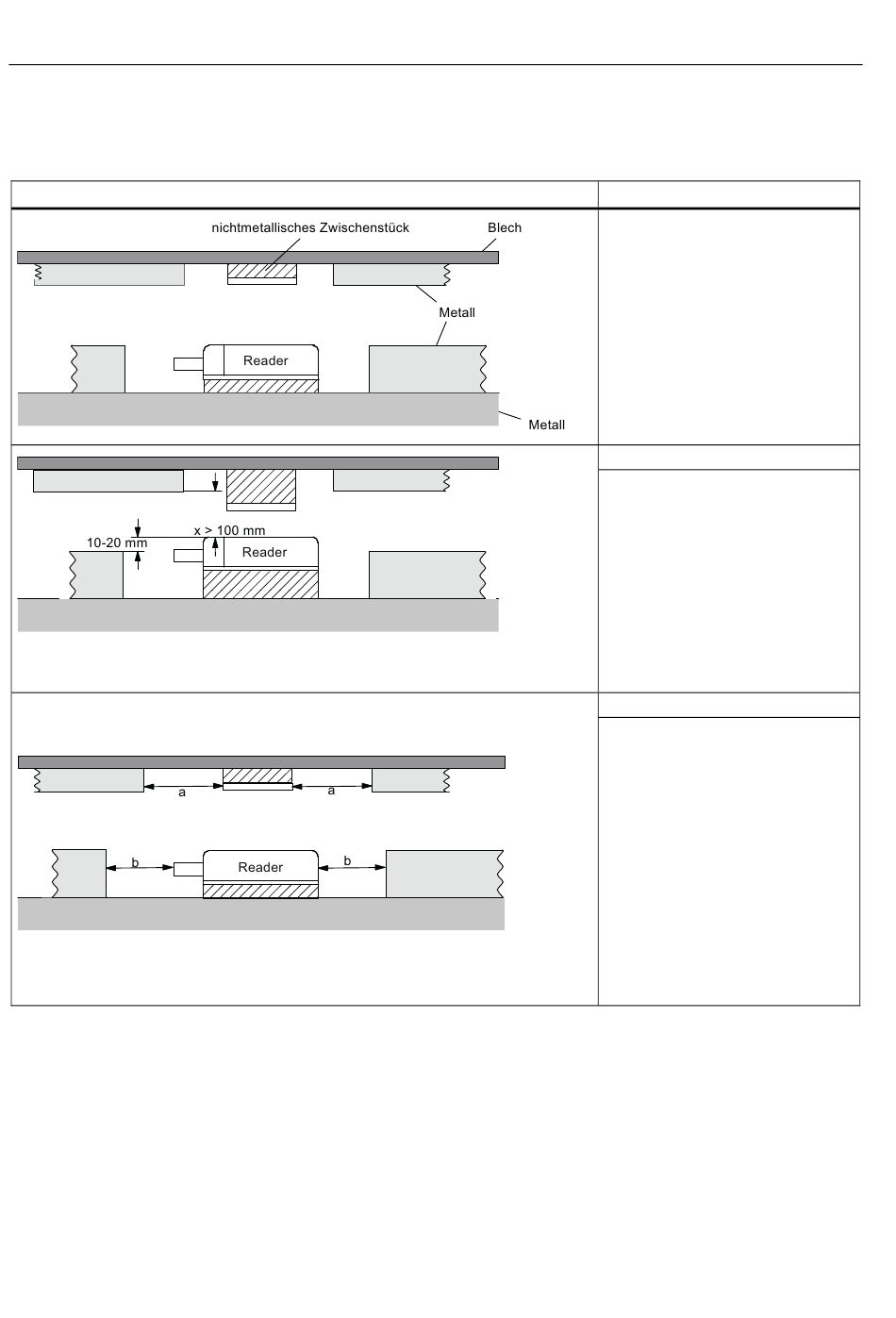

Problem
Ein bündiger Einbau von
Transponder und Reader ist
generell möglich. Die Größe des
Übertragungsfensters wird dadurch
jedoch stark verkleinert. Mit
folgenden Maßnahmen kann der
Verkleinerung des Fensters
entgegengewirkt werden:
Abhilfe:
Vergrößerung des nichtmetallischen
Zwischenstückes unterhalb von
Transponder und/oder Reader.
Transponder und/oder Reader sind
10 bis 20 mm höher als die
metallische Umgebung.
(Der Wert x ≥ 100 mm gilt z.B. für
RF310R. Er gibt an, dass bei einem
Abstand x ≥ 100 mm der Reader
vom Metall nicht mehr merklich
beeinflusst wird.)
Abhilfe:
Vergrößerung der nichtmetallischen
Abstände a, b.
Als Anhaltswert kann gelten:
a, b etwa um den Faktor 2 bis 3
•
größer wählen als die
angegebenen Werte der
metallfreien Räume
bei Readern oder Transpondern
•
mit großem Grenzabstand
bewirkt eine Vergrößerung von
a, b mehr als bei Readern oder
Transpondern mit kleinem
Grenzabstand.
