Anschlusskabel

ET 200S IO-Link-Master
Das Anschlusskabel besitzt eine Länge von 5 m (Standard) bzw. 10 m.

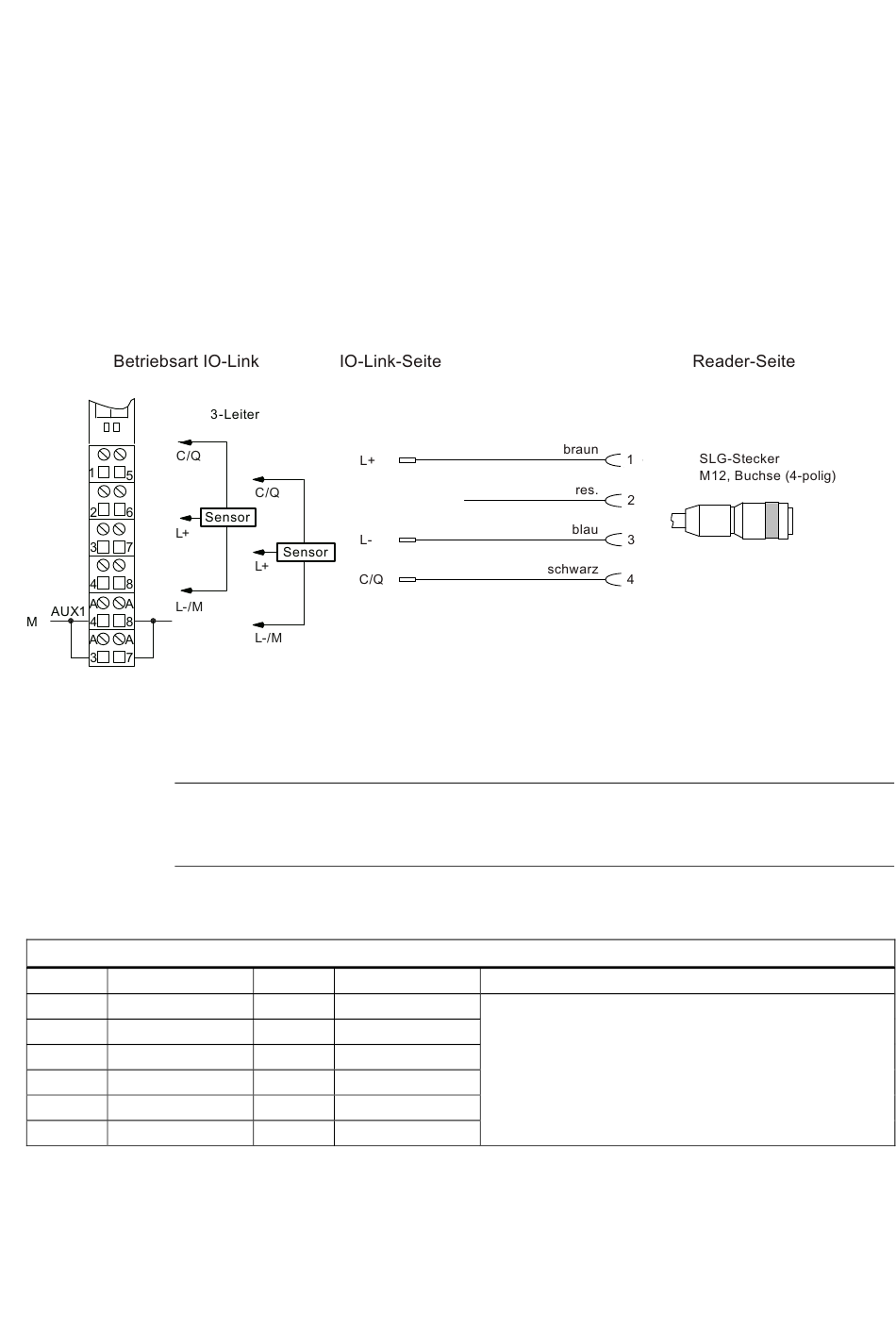

Bild 9-1 Aufbau des Verbindungskabels zwischen IO-Link-Master-Modul und Reader
Allgemeine Anschlussbelegung
Hinweis
Die Klemmen A4, A8, A3 und A7 stehen nur an bestimmten Terminalmodulen zur
Verfügung.
Anschlussbelegung für Elektronikmodul 4SI IO-Link (6ES7138-4GA50-0AB0)
Klemme Belegung
1 C/Q Port 1
2 C/Q Port 3
3 L+ Port 1
4 L+ Port 3
A4 M Port 1 (AUX)
A3 M Port 3 (AUX)
SIMATIC RF200 IO-Link
Systemhandbuch, 03/2012, C79000-G8900-C276-01
Klemme Belegung
5 C/Q Port 2
6 C/Q Port 4
7 L+ Port 2
8 L+ Port 4
A8 M Port 2 (AUX)
A7 M Port 4 (AUX)
Erläuterungen
C/Q: Kommunikationssignal / DI/DO
•
L+: Versorgungsspannung
•
L-/M: Masse
•
