4.3.4.1

RF210R

Der RF210R kann bündig in Metall eingebaut werden. Beachten Sie eine mögliche
Reduzierung der Felddaten.

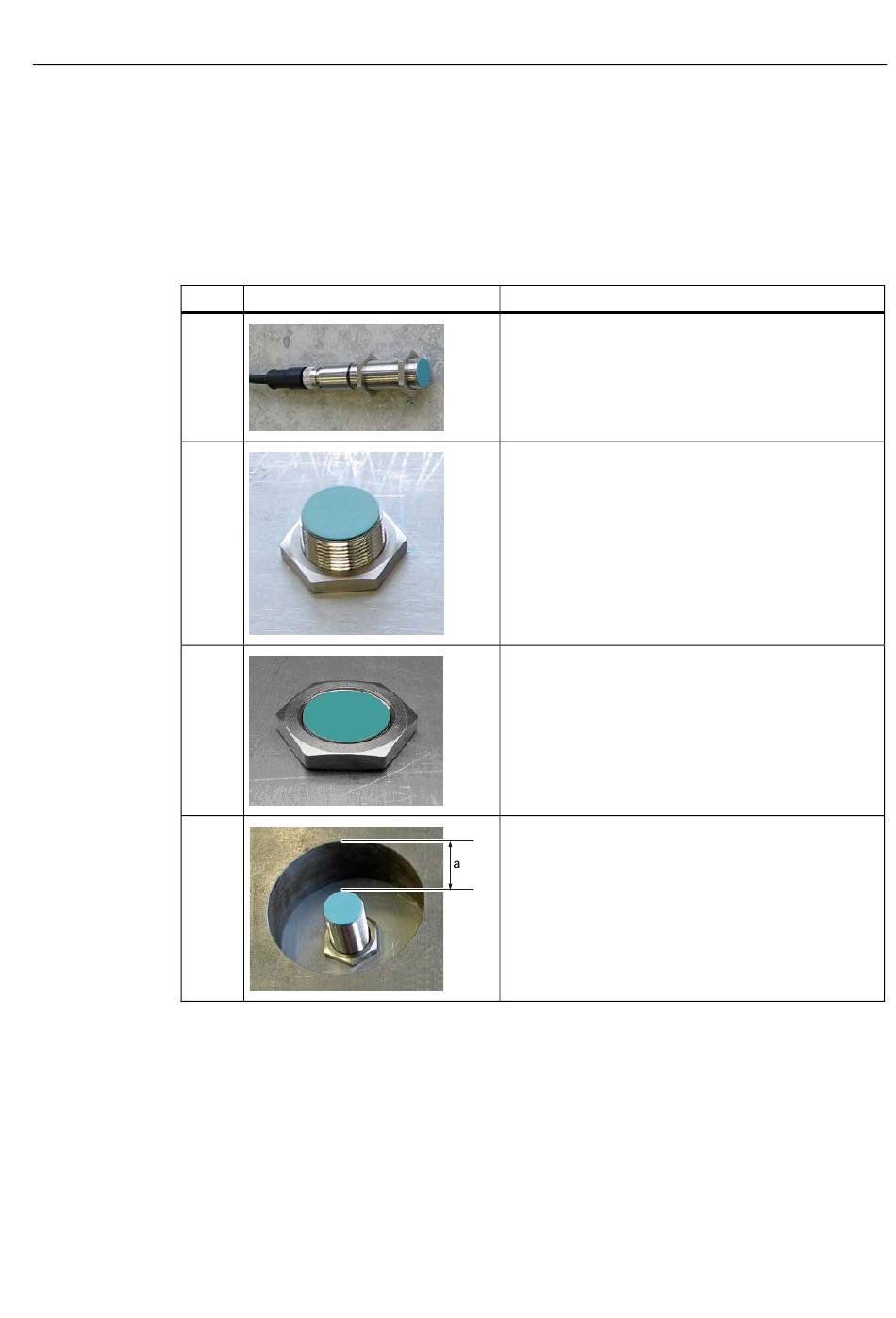

In der folgenden Tabelle sehen Sie verschiedene Anordnungen des Readers ohne oder mit
metallischer Umgebung:
Fall
a)
b)
c)
d)
Um eine Beeinflussung der Felddaten zu vermeiden sollte in Fall d der Abstand a ≥ 10 mm
sein.
SIMATIC RF200 IO-Link
Systemhandbuch, 03/2012, C79000-G8900-C276-01
Abbildung
RF200 IO-Link-System planen
Beschreibung
Reader metallfrei
Reader auf Metall,
Abstand zu Metall 12 mm
Reader auf Metall,
bündig mit M18-Mutter
Reader in Metall montiert, umlaufend
4.3 Einbaurichtlinien
33
