- Seite 1 UM-78N0A-003-01 SHIMANO Total Stromversorgung Gebrauchsanweisung Serie E6100 Originalbetriebsanleitung...
-
Seite 3: Inhaltsverzeichnis
INHALT WICHTIGER HINWEIS ....................3 Wichtige Sicherheitsinformationen ................3 Sicherheitshinweise ....................3 Funktionsmerkmale von SHIMANO STEPS ..............7 Unterstützungsmodus ........................7 Kurzanleitung ....................... 8 Bezeichnung der Komponenten ................12 Spezifikationen ....................13 Vorbereitung ....................... 14 Laden des Akkus ........................14 Leuchtdiode des Ladegeräts ....................18 LED-Lampe des Akkus .......................18... - Seite 4 [Start mode] Einstellung des Startmodus ................47 [Hintergrundbeleuchtung] Einstellung der Hintergrundbeleuchtung (Nur SC-E6100) ..48 [Helligkeit] Einstellung der Helligkeit der Hintergrundbeleuchtung (Nur SC-E6100) ..49 [Licht] Licht EIN/AUS (nur SC-E7000) ..................50 [Signal] Signaltoneinstellung ....................51 [Einheit] Wechsel zwischen km/mls ..................52 [Sprache] Spracheinstellung .....................53 [Farboption] / [Farb option] Einstellung der Farboption ............54 [Einstellen] Einstellung der Gangschaltung mit der elektronischen Gangschaltung ...54 [Schalteinstellung] Einstellung der automatischen Schaltfolge ..........55 [Schalthinweis] Einstellung des Schalthinweises (Nur SC-E6100) ...........56...
-
Seite 5: Wichtiger Hinweis
Marken im Eigentum von Bluetooth SIG, Inc. • Achten Sie während der Fahrt nicht zu stark auf das Display und jeglicher Gebrauch dieser Marken durch SHIMANO INC. des Fahrradcomputers, da dies zu Unfällen führen kann. geschieht unter Lizenz. Andere Marken und Handelsnamen •... - Seite 6 • Wenn Sie dieses Produkt montieren, stellen Sie sicher, dass Sie die Anweisungen in der Gebrauchsanweisung befolgen. • Versuchen Sie niemals, das System eigenständig zu Es wird außerdem empfohlen, dabei nur original SHIMANO- modifizieren. Dies kann Probleme mit dem Systembetrieb Teile zu verwenden. Wenn Bolzen und Muttern locker zur Folge haben.
-
Seite 7: Über Gebrauchte Akkus
• Stellen Sie sicher, dass sich im Stecker, an dem der Akku an den Ort des Kaufs. Die aktuellsten Informationen finden angeschlossen wird, kein Wasser oder Staub angesammelt Sie auf der SHIMANO-Website. Für genauere Informationen hat, bevor Sie den Akku verbinden. siehe den Abschnitt „Verbindung und Datenaustausch mit •... -
Seite 8: Prüfung Vor Jeder Fahrt
Unterstützung • Wenn die Einstellungen nicht richtig sind, wenn die Kettenspannung z. B. zu hoch ist, kann die ordnungsgemäße Unterstützungskraft möglicherweise nicht erzielt werden. Wenden Sie sich in diesem Fall bitte an den Ort des Kaufs. <DU-E6110> • Diese Komponente ist mit Rücktrittbremsen kompatibel. Bei nicht korrekt montierter Kurbel oder falsch eingestellter Kettenspannung wenden Sie sich bitte an den Ort des Kaufs, da hierdurch unter Umständen keine richtige Antriebskraft... -
Seite 9: Funktionsmerkmale Von Shimano Steps
* Einige der oben genannten Funktionen stehen erst nach Update der Firmware zur Verfügung. Wenden Sie sich in diesem Fall an den Ort des Kaufs und lassen Sie dort die Updates der Firmware durchführen. „ Unterstützungsmodus Sie können einen SHIMANO STEPS Unterstützungsmodus für jede spezifische Anwendung auswählen. [HOCH] [NORM] (Normal) [ECO] Steile Steigungen bergauf. -
Seite 10: Kurzanleitung
Kurzanleitung Zusätzlich zu den hier aufgeführten Typen ist SHIMANO STEPS E6100 mit den folgenden Komponententypen kompatibel. • Fahrradcomputer SC-E7000 • Schaltereinheit SW-E7000 • In den Rahmen eingebauter Akku BT-E8020 Für Details über die Anzeige und Bedienung siehe Abschnitt „Betrieb“. Für Details über den Akku, siehe Abschnitt „Vorbereitung“. - Seite 11 Laden (Innerhalb 1 Stunde nach Abschluss des Ladens) Leuchtet auf Fehler beim Laden Blinken Schalten Sie den Strom an. Um den Strom auszuschalten, wiederholen Sie diesen Vorgang. <Unterrohr-Akku> BT-E8010 / BT-E8014 BT-E6010 oder <Gepäckträger-Akku> BT-E6000 / BT-E6001...
- Seite 12 <Integrierter Akku> HINWEIS Wenn Sie den Strom AN/AUS schalten, stellen Sie nicht Ihren Fuß auf das Pedal.
- Seite 13 Unterstützungsschalter zu benutzen. Betrieb des Fahrrads Die Unterstützung beginnt, wenn Sie zu treten beginnen. VORSICHT SHIMANO STEPS unterstützt verschiedene Bremssysteme. Prüfen Sie bitte vor der Fahrt das Bremssystem Ihres Fahrrads und wie Sie es bedienen müssen. Schalten Sie den Strom aus.
-
Seite 14: Bezeichnung Der Komponenten
Bezeichnung der Komponenten <Bei elektronischem Schalten> • SW-E6010 Schalthebel • SW-E7000 Motoreinheit + Nabenschaltung Schaltwerk (DI2) Nabenschaltung Motoreinheit Schaltwerk (DI2) -
Seite 15: Spezifikationen
Während des Entladens Siehe Gebrauchsanweisung des Akkus. Für neueste Betriebstemperaturbereich: Informationen zu 0 bis 40 °C Nennleistung Während des Ladens Bedienungsanleitungen siehe die Website (https://si.shimano.com). Lagertemperatur -20 bis 70 °C Nennspannung 36 V DC Lagertemperatur (Akku) Typ der Antriebseinheit -20 bis 60 °C Mitteneinbau Ladespannung 100 –... -
Seite 16: Vorbereitung
Den Akku unbedingt vor der Verwendung laden. Der Akku ist bereit zur Verwendung, sobald die an ihm befindliche LED aufleuchtet. Der Gebrauch eines Original-SHIMANO Akkus wird empfohlen. Falls Sie einen Akku eines anderen Herstellers nutzen, lesen Sie die Bedienungsanleitung des Akkus vor dem Gebrauch aufmerksam durch. - Seite 17 Laden von Akkus, die vom Fahrrad entfernt wurden BT-E6000/BT-E6001/BT-E6010 Der Adapter (SM-BTE60) ist notwendig, um BT-E6000/BT-E6001/BT-E6010 zu laden, wenn er von dem Fahrrad entfernt wurde. Bringen Sie den Adapter am Ladestecker an. Schließen Sie den Netzstecker des Ladegeräts an die Steckdose an. Schließen Sie den Adapter an den Ladeanschluss des Akkus an.
- Seite 18 BT-E8010/BT-E8014/BT-E8020 Stecken Sie den Netzstecker des Akkuladegeräts in die Steckdose. < BT-E8010/BT-E8014 > Schließen Sie den Ladestecker an den Ladeanschluss des Akku Ladeanschluss Akkus an. Ladestecker < BT-E8020 > Akku Ladestecker Ladeanschluss...
- Seite 19 Laden des am Fahrrad montierten Akkus • Legen Sie das Akkuladegerät vor dem Laden auf eine ebene Oberfläche, z. B. auf den Boden. • Stabilisieren Sie das Fahrrad, um sicherzustellen, dass es während des Ladens nicht umkippt. Stecken Sie den Netzstecker des Akkuladegeräts in die Steckdose. Schließen Sie den Ladestecker an den Ladeanschluss der Akkuhalterung oder des Akkus an.
-
Seite 20: Leuchtdiode Des Ladegeräts
„ Leuchtdiode des Ladegeräts Nach Beginn des Ladens leuchtet die LED-Lampe am Ladegerät <EC-E6000> auf. Leuchtdiode des Ladegeräts Laden Leuchtet Fehler beim Laden Blinkt Laden beendet Abgeschaltet <EC-E6002> Leuchtdiode des Ladegeräts „ LED-Lampe des Akkus Verwenden Sie diese, um den momentanen Status des Ladens LED-Lampen des Akkus zu überprüfen. -
Seite 21: Akkuladestandanzeige
Akkuladestandanzeige Der aktuelle Ladestand des Akkus kann geprüft werden, indem man die Ein-/Ausschalttaste des Akkus drückt. Anzeige der LED-Lampe*1 Akkuladestand 100 - 81% 80 - 61% 60 - 41% 40 - 21% 20 - 1% 0 % (Wenn der Akku nicht im Fahrrad montiert ist) 0 % (Wenn der Akku im Fahrrad montiert ist) Ausschalten / Abschaltung... -
Seite 22: Montieren Und Entfernen Des Akkus
„ Montieren und Entfernen des Akkus Der Akku ist mit einem Schlüssel an der Akkuhalterung befestigt. Die folgende Beschreibung ist möglicherweise nicht zutreffend, da verschiedene Schlüsseltypen verfügbar sind. Montieren VORSICHT • Halten Sie den Akku fest und lassen Sie ihn bei der Montage nicht fallen. •... - Seite 23 Schieben Sie den Akku hinein. • Drücken Sie den Akku hinein, bis es klickt. Entfernen Sie den Schlüssel. • Drehen Sie den Schlüssel in die Schließposition und entfernen Sie den Schlüssel. BT-E8020 Dieser Vorgang ist ein Beispiel für einen Rahmen, bei dem der Akku von unten entfernt / montiert wird. Setzen Sie den Akku von unten ein.
- Seite 24 Entfernen VORSICHT • Halten Sie den Akku fest, um zu verhindern, dass er beim Entfernen oder Tragen fällt. BT-E6000/BT-E6001 Die Position des Schlüssels wirkt sich nicht auf das Einsetzen des Akkus aus. Sie können ihn unabhängig von der Schlüsselposition einsetzen. Stecken Sie den Schlüssel hinein.
- Seite 25 BT-E6010/BT-E8010/BT-E8014 Stecken Sie den Schlüssel hinein. <BT-E6010> Drücken Sie die Ein-/Aus-Taste, um den Schalten Sie das System aus und führen Sie dann den Strom abzuschalten. Schlüssel in den Schließzylinder in der Akkuhalterung ein. <BT-E8010/BT-E8014> Drücken Sie die Ein-/Aus-Taste, um den Strom abzuschalten. Schlüssel Schließzylinder Drehen Sie den Schlüssel, bis Sie Widerstand spüren.
- Seite 26 BT-E8020 • Dieser Vorgang ist ein Beispiel für einen Rahmen, bei dem der Akku von unten entfernt / montiert wird. • Falls eine Akkuabdeckung von einem anderen Hersteller verwendet wird, entfernen Sie die Akkuabdeckung, bevor Sie den Akku entfernen. Entfernen Sie die Schlüssellochkappe. Stellen Sie den Strom ab und öffnen sie dann die Schlüssellochkappe.
-

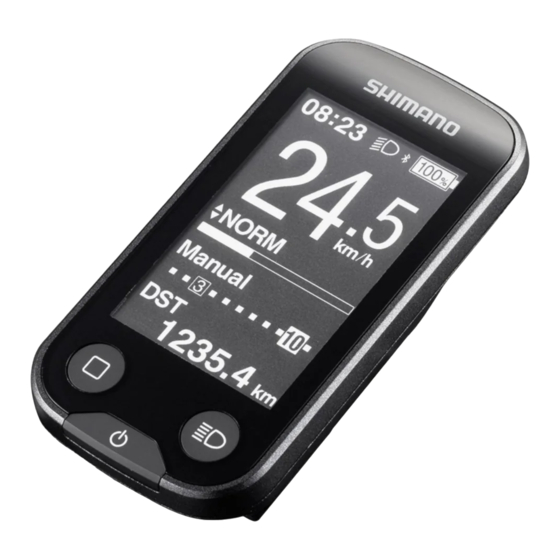

Seite 27: Montieren Und Demontieren Des Fahrradcomputers (Sc-E6100)
HINWEIS Montieren oder entfernen Sie den Akku nicht, wenn sich der Schlüssel noch in der Akkuhalterung befindet oder die Kappe des Schlüssellochs geöffnet ist. Der Akku kann beschädigt werden, wenn er mit der Oberseite (Griffbereich) des Schlüssels in Kontakt kommt. „... -
Seite 28: Betrieb
Betrieb „ EIN- und AUSschalten des Systems • Während des Ladens kann das System nicht eingeschaltet werden. • Wenn das Fahrrad über 10 Minuten lang nicht bewegt wurde, wird das System automatisch abgeschaltet (automatische Stromabschaltfunktion). • Falls Sie SC-E7000/EW-EN100 verwenden, ist die Stromversorgung vom Akku aus. HINWEIS Platzieren Sie Ihren Fuß... - Seite 29 <BT-E6010> <BT-E8020> Ein-/Aus-Taste Ein-/Aus-Taste Display bei EINgeschaltetem System SC-E6100 Wenn das System EINgeschaltet wird, wird ein Bildschirm ähnlich wie unten abgebildet gezeigt und schaltet dann zum Ausgangsbildschirm. Normaler Start Der Akkuladestand ist zu niedrig. * Der Ladezustand des im Fahrradcomputer eingebauten Akkus ist zu niedrig.
-
Seite 30: Basis-Betrieb
EW-EN100 LED2 schaltet EIN. LED2 „ Basis-Betrieb Es ist möglich, die zugewiesenen Funktionen einzelner Schalter zu ändern. Weitere Einzelheiten erfahren Sie von Ihrem Verkäufer. Fahrradcomputer und Schaltereinheiten SC-E6100/SW-E6010 Linker Schalter Rechter Schalter Taste Funktion Taste Licht Ein-/Aus-Taste SC-E7000/SW-E7000 Taste Funktion... - Seite 31 Linker Schalter Rechter Schalter (Standard: für Antrieb) (Standard: für elektronisches Schalten) Beim Fahren: Antrieb erhöhen. Bei Einstellung: Bewegen des Markers im Menü Beim Fahren: wechseln der Übersetzung , um Unterstützen-X Schalten-X Einstellung, ändern der Einstellungen, Pedalwiderstand zu erhöhen. etc. Beim Fahren: Antrieb reduzieren.
-
Seite 32: Ein- Und Ausschalten Des Lichts
„ EIN- und AUSschalten des Lichts • Falls Ihr Fahrrad einen Leuchtenanschluss an der Antriebseinheit hat, kann man das Licht vom Fahrradcomputer oder von Kontaktstelle (A) betreiben. • Das Licht wird zusammen mit dem Akkustrom ausgeschaltet. Wenn der Akkustrom ausgeschaltet ist, ist das Licht ausgeschaltet. •... -
Seite 33: Ausgangsstatus Display
„ Ausgangsstatus Display Zeigt den Status Ihres Fahrrads und Reisedaten auf dem Display an. Die Gangstufe wird nur bei Gebrauch der elektronischen Gangschaltung angezeigt. < SC-E6100 > Akkuladestandanzeige Wartungsanzeige (J) (K) Zeigt an, dass eine Wartung erforderlich ist. Wenn dieses Zeichen angezeigt wird, nehmen Sie Kontakt mit Ihrem Ort des Kaufs oder Fahrradfachhändler auf. - Seite 34 EW-EN100 Die LED-Lampe zeigt den folgenden Status an. LED-Lampe • Momentaner Akkuladestand • Momentaner Unterstützungsmodus Details siehe „Akkuladestandanzeige“ und „Ändern des Unterstützungsmodus“. Akkuladestandanzeige Sie können den Akkuladestand auf dem Fahrradcomputer beim Fahren kontrollieren. SC-E6100/SC-E7000 Der Akkuladestand wird als Zahl und Symbol angezeigt. Das Display ist je nach Fahrrad unterschiedlich.
-
Seite 35: Wechseln Des Unterstützungsmodus
EW-EN100 Wenn das System eingeschaltet ist, zeigt LED2 den Akkuladestand an. LED2 LED2 Anzeige Akkuladestand (Leuchtet in grün) 100 bis 21% 20% oder weniger (Leuchtet in rot) Nur noch wenig vorhanden (Blinkt in rot) „ Wechseln des Unterstützungsmodus Wechsel des Unterstützungsmodus mit Schaltereinheit Drücken Sie Unterstützen-X oder Unterstützen-Y. -
Seite 36: Schiebe-Unterstützungsmodus
Wechsel des Unterstützungsmodus mit EW-EN100 Taste drücken. LED1 LED1 zeigt den momentanen Unterstützungsmodus an. Taste LED1 Anzeige Unterstützungsmodus [AUS] Leuchtet hellblau [ECO] Leuchtet grün [NORM] Leuchtet gelb [HOCH] „ Schiebe-Unterstützungsmodus • Dieser Modus ist unter Umständen in manchen Gebieten nicht verfügbar. •... - Seite 37 Betrieb der Funktion Schiebe-Unterstützung Im Schiebe-Unterstützungsmodus drücken und halten Sie Unterstützung Unterstützen-Y. • Starten der Schiebe-Unterstützungsfunktion. • Wenn Unterstützen-Y über 1 Minute lang nicht betätigt wird, wechselt der Modus auf [AUS]. • Wenn die Schaltereinheit an EW-EN100 angeschlossen ist, blinkt die LED1 blau, wenn der obige Betrieb durchgeführt wird.
-
Seite 38: Schalten Der Reisedatenanzeige Auf Das Display (Sc-E6100)
„ Schalten der Reisedatenanzeige auf das Display (SC-E6100) Der Reisedatentyp,der auf dem Display angezeigt wird,wechselt jedes Mal wenn Sie Unterstützen-A oder die Taste Funktion des Fahrradcomputers drücken. Unterstützung Display Taste Funktion Fahrtdaten [TRIP] [TRITTFREQUENZ] Beschreibung Anzeigeelement [TRIP] Fahrtstrecke [TOTAL] [MAX] [TOTAL] Gesamtkilometer [RADIUS]... - Seite 39 Löschen der Fahrtstrecke (SC-E6100) Die Fahrtstrecke kann im Hauptbildschirm gelöscht werden. Wenn die Fahrtstrecke gelöscht wird, werden ebenfalls [ZEIT] (mögliche Zeit), [Økm/h] (durchschnittliche Geschwindigkeit), [MAX] (maximale Geschwindigkeit) gelöscht. Diese Funktion kann nur verwendet werden, wenn SW-E6010 verwendet wird. Drücken Sie auf Unterstützen-A oder die Funktionstaste, um die Fahrtdatenanzeige auf dem Display zu [TRIP] zu rollen.
-
Seite 40: Wechsel Der Fahrtdatenanzeige (Sc-E7000)
„ Wechsel der Fahrtdatenanzeige (SC-E7000) < Anzeige momentane Die Art der angezeigten Fahrtdaten wechselt bei jedem Geschwindigkeit auf dem Display > Betätigen der Funktionstaste, beginnend mit [TRIP]. Falls innerhalb von 60 Sekunden keine Aktion erfolgt, schaltet der Bildschirm automatisch zurück auf die Anzeige der momentanen Geschwindigkeit. -
Seite 41: Umschalten Des Schaltmodus
Löschen der Fahrtstrecke (SC-E7000) Die Fahrtstrecke kann im Hauptbildschirm gelöscht werden. Wenn die Fahrtstrecke gelöscht wird, werden [ZEIT], [AVG] und [MAX] ebenfalls gelöscht. Wechseln Sie die Fahrtdatenanzeige auf dem Display zu [TRIP] und drücken Sie auf Unterstützen-A oder die Funktionstaste. Geben Sie die Taste frei, wenn die [TRIP]-Anzeige zu blinken beginnt. -
Seite 42: Einstellungsmenü
Einstellungsmenü „ Starten (SC-E6100) Stoppen Sie Ihr Fahrrad. Führen Sie das Folgende durch, um zum < Ausgangsbildschirm> < Menü Einstellbildschirm > Einstellungsmenü zu wechseln. • Stellen Sie sicher, dass nicht [TRIP] auf dem Bildschirm- Display angezeigt wird und halten Sie dann Unterstützen-A oder die Funktionstaste so lange gedrückt, bis der Bildschirm auf das Einstellungsmenü... -
Seite 43: Start (Sc-E7000)
Einstellmöglichkeiten Einzelheiten Rückstellen der Fahrtstrecke oder der [Löschen] Einstellwerte. [Uhrzeit] Stellt die momentane Zeit ein. [Start mode] Stellt die Start-Übersetzung ein Konfigurieren Sie die Einstellung der [Hintergrundbeleuchtung] Hintergrundbeleuchtung des Displays. [Helligkeit] Stellt die Anzeigehelligkeit ein. [Signal] EIN- und AUSschalten des Pieptons [Einheit] Umschalten zwischen km und Meilen. - Seite 44 Wählen Sie den Menüpunkt. [Löschen] [Beenden] (1) Drücken Sie Unterstützen-X oder Unterstützen-Y, um den Cursor im Menü Einstellungen zu bewegen. (2) Drücken Sie die Taste Funktion. [Anzeigegeschwindigkeit] Das Display wechselt zum gewählten Menü-Punkt. [Uhrzeit] Wenn SW-E6010 verwendet wird, kann die Steuerung auch über Unterstützen-A erfolgen.
-
Seite 45: [Löschen] Zurücksetzen Der Einstellung
„ [Löschen] Zurücksetzen der Einstellung Rückstellen der Fahrtstrecke oder der Einstellwerte. Gehen Sie zum Menü [Löschen]. (1) Starten Sie das Einstellungsmenü. (2) Drücken Sie Unterstützen-X oder Unterstützen-Y, um [Löschen] zu wählen und drücken Sie dann Unterstützen-A oder die Funktionstaste. < SC-E6100 > Drücken Sie Unterstützen-X oder Unterstützen-Y, um auszuwählen, was Sie zurücksetzen möchten. - Seite 46 Drücken Sie die Funktionstaste, um den gewählten Punkt zurück zu setzen. Wenn SW-E6010 verwendet wird, kann die Steuerung auch über Unterstützen-A erfolgen. * Der Bildschirm kehrt automatisch zum Einstellbildschirm zurück. Unterstützung Taste Funktion...
-
Seite 47: [Uhrzeit] Zeiteinstellung
„ [Uhrzeit] Zeiteinstellung Stellt die momentane Zeit ein. Stellen Sie erst die „Stunde“ und dann die „Minute“ ein. In Schritt 2 und 4 des untenstehenden Vorgangs können Sie die Werte schnell ändern, indem Sie Unterstützen-X oder Unterstützen-Y gedrückt halten. Gehen Sie zum Menü [Uhrzeit]. (1) Starten Sie das Einstellungsmenü. - Seite 48 Drücken Sie zum Einstellen der Minutenwerte die Taste < SC-E6100 > Unterstützen-X oder Unterstützen-Y. • Drücken Sie Unterstützen-X, um den Wert zu erhöhen. • Drücken Sie Unterstützen-Y, um den Wert zu verringern. Unterstützung < SC-E7000 > Drücken Sie Unterstützen-A oder die Funktionstaste, um die Einstellung zu bestätigen.
-
Seite 49: [Start Mode] Einstellung Des Startmodus
„ [Start mode] Einstellung des Startmodus Stellt die Übersetzung beim Start ein, wenn die Funktion Funktionsmerkmal verwendet wird. Es ist möglich, dass die Übersetzung automatisch zu der voreingestellten Zahl schaltet, wenn Sie vom Stand losfahren. Gehen Sie ins Menü [Start mode] (1) Starten Sie das Einstellungsmenü. -
Seite 50: [Hintergrundbeleuchtung] Einstellung Der Hintergrundbeleuchtung (Nur Sc-E6100)
„ [Hintergrundbeleuchtung] Einstellung der Hintergrundbeleuchtung (Nur SC-E6100) Konfigurieren Sie die Einstellung der Hintergrundbeleuchtung des Displays. Gehen Sie zum Menü [Hintergrundbeleuchtung]. (1) Starten Sie das Einstellungsmenü. (2) Drücken Sie Unterstützen-X oder Unterstützen-Y, um [Hintergrundbeleuchtung] zu wählen und drücken Sie dann Unterstützen-A oder die Funktionstaste. Drücken Sie Unterstützen-X oder Unterstützen-Y, um den Cursor zu dem Element springen zu lassen, das Sie konfigurieren möchten. -
Seite 51: [Helligkeit] Einstellung Der Helligkeit Der Hintergrundbeleuchtung (Nur Sc-E6100)
„ [Helligkeit] Einstellung der Helligkeit der Hintergrundbeleuchtung (Nur SC-E6100) Stellt die Anzeigehelligkeit ein. Gehen Sie zum Menü [Helligkeit]. (1) Starten Sie das Einstellungsmenü. (2) Drücken Sie Unterstützen-X oder Unterstützen-Y, um [Helligkeit] zu wählen und drücken Sie dann Unterstützen-A oder die Funktionstaste. Drücken Sie zum Einstellen der Helligkeit die Taste Unterstützen-X oder Unterstützen-Y. -
Seite 52: [Licht] Licht Ein/Aus (Nur Sc-E7000)
„ [Licht] Licht EIN/AUS (nur SC-E7000) Konfigurieren Sie die Einstellung der batteriebetriebene Leuchte. Gehen Sie zum Menü [Licht]. (1) Starten Sie das Einstellungsmenü. (2) Drücken Sie Unterstützen-X oder Unterstützen-Y, um [Licht] zu wählen und drücken Sie dann Unterstützen-A oder die Funktionstaste. Drücken Sie Unterstützen-X oder Unterstützen-Y, um die gewünschte Einstellung zu wählen. -
Seite 53: [Signal] Signaltoneinstellung
„ [Signal] Signaltoneinstellung EIN- und AUSschalten des Pieptons. Selbst wenn der [Signal] auf [AUS] gestellt ist, ertönt ein Piepton, wenn ein Bedienfehler, ein Systemfehler usw. auftritt. Gehen Sie zum Menü [Signal]. (1) Starten Sie das Einstellungsmenü. (2) Drücken Sie Unterstützen-X oder Unterstützen-Y, um [Signal] zu wählen und drücken Sie dann Unterstützen-A oder die Funktionstaste. -
Seite 54: [Einheit] Wechsel Zwischen Km/Mls
„ [Einheit] Wechsel zwischen km/mls Wechselt zwischen Kilometern und Meilen. Gehen Sie zum Menü [Einheit]. (1) Starten Sie das Einstellungsmenü. (2) Drücken Sie Unterstützen-X oder Unterstützen-Y, um [Einheit] zu wählen und drücken Sie dann Unterstützen-A oder die Funktionstaste. < SC-E6100 > Drücken Sie Unterstützen-X oder Unterstützen-Y, um den Cursor zu dem Element springen zu lassen, das sie konfigurieren möchten. -
Seite 55: [Sprache] Spracheinstellung
„ [Sprache] Spracheinstellung Stellt die Sprache des Displays ein. Gehen Sie zum Menü [Sprache]. (1) Starten Sie das Einstellungsmenü. (2) Drücken Sie Unterstützen-X oder Unterstützen-Y, um [Sprache] zu wählen und drücken Sie dann Unterstützen-A oder die Funktionstaste. < SC-E6100 > Drücken Sie Unterstützen-X oder Unterstützen-Y, um den Cursor zu dem Element springen zu lassen, das sie konfigurieren möchten. -
Seite 56: [Farboption] / [Farb Option] Einstellung Der Farboption
„ [Farboption] / [Farb option] Einstellung der Farboption Wählen Sie bei der Schriftfarbe zwischen schwarz und weiß. Gehen Sie zum Menü [Farboption]. (1) Starten Sie das Einstellungsmenü. (2) Drücken Sie Unterstützen-X oder Unterstützen-Y, um [Farboption] / [Farb option] zu wählen und drücken Sie dann die Funktionstaste. -
Seite 57: [Schalteinstellung] Einstellung Der Automatischen Schaltfolge
„ [Schalteinstellung] Einstellung der automatischen Schaltfolge Einstellen des Schaltzeitpunkts des automatischen Schaltmodus. Diese Einstellung wird verwendet, wenn die Schaltempfehlung bei manuellem Schaltmodus auf dem Display angezeigt wird. Gehen Sie zum Menü [Schalteinstellung]. (1) Starten Sie das Einstellungsmenü. (2) Drücken Sie auf Unterstützen-X oder Unterstützen-Y, um [Schalteinstellung] zu wählen und drücken Sie dann auf die Funktionstaste. -
Seite 58: [Schalthinweis] Einstellung Des Schalthinweises (Nur Sc-E6100)
„ [Schalthinweis] Einstellung des Schalthinweises (Nur SC-E6100) EIN- und AUSschalten der Schaltempfehlung. Wenn die manuelle Schaltempfehlung [EIN] geschaltet ist, zeigt Sie Ihnen den empfohlenen Schaltzeitpunkt an, basierend auf den Fahrbedingungen des Fahrrads. Gehen Sie zum Menü [Schalthinweis]. (1) Starten Sie das Einstellungsmenü. (2) Drücken Sie Unterstützen-X oder Unterstützen-Y, um [Schalthinweis] zu wählen und drücken Sie dann Unterstützen-A oder die Funktionstaste. -
Seite 59: [Schaltwerk Reset] Rd-Schutz Zurücksetzen
„ [Schaltwerk reset] RD-Schutz zurücksetzen Um das System vor Stürzen usw. zu schützen, falls das Fahrrad einem starken Aufprall ausgesetzt ist, ist die „RD-Schutzfunktion“ aktiviert. Die Verbindung zwischen Motor und dem Gelenk wird sofort getrennt, wodurch das Schaltwerk außer Betrieb gesetzt wird. Durch die Ausführung von „Zurücksetzen des RD-Schutzes“... -
Seite 60: [Anzeigegeschwindigkeit] Einstellen Der Anzeigegeschwindigkeit
„ [Anzeigegeschwindigkeit] Einstellen der Anzeigegeschwindigkeit Stellt die auf dem Display angezeigte Geschwindigkeit ein, wenn es Abweichungen zwischen der angezeigten Geschwindigkeit auf dem Fahrradcomputer und der auf anderen Geräten gibt. Wenn das Display des Fahrradcomputers eingestellt wird, kann die tatsächliche Geschwindigkeit höher als die angezeigte Geschwindigkeit sein. -
Seite 61: Einstellungen (Ew-En100)
Einstellungen (EW-EN100) Die Einstellfunktion kann nicht beim Fahrradfahren verwendet werden. „ Zurücksetzen des RD-Schutzes Um das System vor Stürzen usw. zu schützen, falls das Fahrrad einem starken Aufprall ausgesetzt ist, ist die „RD-Schutzfunktion“ aktiviert. Die Verbindung zwischen Motor und dem Gelenk wird sofort getrennt, wodurch das Schaltwerk außer Betrieb gesetzt wird. -
Seite 62: Verbindung Und Kommunikation Mit Geräten
Laden Sie E-TUBE PROJECT von der Support-Website herunter (http://e-tubeproject.shimano.com). Eine Installationsanleitung für ein E-TUBE PROJECT ist auf der Support-Website zu finden. • SM-PCE1/SM-PCE02 werden benötigt, um SHIMANO STEPS mit einem PC zu verbinden. In den folgenden Situationen werden SM-JC40/JC41 benötigt. -
Seite 63: Fehler Und Fehlerbeseitigung
Fehler und Fehlerbeseitigung „ Fehleranzeige auf LED-Lampe des Akkus Systemfehler und ähnliche Warnungen werden über verschiedene Leuchtmuster über die Akku-LED-Lampen angezeigt. Wenn die Situation sich nicht verbessert, wenden Sie sich an den Ort des Kaufs. Art der Leucht- Anzeige-Zustand Behebung Fehleranzeige muster *1 Kommunikationsfehler... -
Seite 64: Fehlermeldungen Am Fahrradcomputer
„ Fehlermeldungen am Fahrradcomputer Warnung Wenn die Situation geklärt ist, verschwindet die Anzeige. < SC-E6100 > < SC-E7000 > Wenn die Situation sich nicht verbessert, wenden Sie sich an Ihren Verkäufer. Einschränkung des Display Betriebs, wenn eine Code Abhilfemaßnahme Warnung im Display Voraussetzungen angezeigt wird Die Höchstgeschwindigkeit,... - Seite 65 Fehler Wenn eine Fehlermeldung auf dem gesamten Bildschirm angezeigt wird, befolgen Sie eines der unten stehenden < SC-E6100 > < SC-E7000 > Verfahren, um die Anzeige auf dem Display zurückzusetzen. • Drücken Sie den Taster Ein-/Aus des Akkus. • Akku aus der Akkuhalterung entfernen. HINWEIS Wenn sich die Situation nicht verbessert, nachdem der Strom wieder EINgeschaltet wurde, nehmen Sie Kontakt mit einer...
-
Seite 66: Fehleranzeigen (Ew-En100)
Einschränkung des Betriebs, Display Code wenn ein Fehler auf dem Abhilfemaßnahme Voraussetzungen Display angezeigt wird Kommunikationsfehler Keine Systemfunktionen Stellen Sie sicher, dass das Kabel nicht locker oder E024 mit dem System des werden starten. unsachgemäß angeschlossen ist. Fahrrads Dies wird im Display angezeigt, wenn keine Original- Antriebseinheit... -
Seite 67: Fehlersuche
„ Fehlersuche Funktion Unterstützung Symptom Ursache / Möglichkeit Abhilfemaßnahme Prüfen Sie die Akkuladung. Wenn der Akku Ist der Akku ausreichend geladen? fast leer ist, laden Sie ihn erneut auf. Fahren Sie in sommerlichem Wetter lange Steigungen oder fahren Sie über lange Zeit Schalten Sie das System aus, warten Sie eine mit einer schweren Last? Weile und prüfen Sie dann erneut. - Seite 68 Symptom Ursache / Möglichkeit Abhilfemaßnahme Sind die Reifen auf einen ausreichenden Druck Verwenden Sie eine Pumpe, um aufgepumpt? aufzupumpen. Stellen Sie den Unterstützungsmodus auf Ist der Unterstützungsmodus auf [AUS] [HOCH]. Wenn Sie immer noch das Gefühl gestellt? haben, dass keine Unterstützung bereitgestellt wird, wenden Sie sich an Ihren Verkäufer.
- Seite 69 Symptom Ursache / Möglichkeit Abhilfemaßnahme Der Akku beginnt den Der Akku befindet sich möglicherweise am Ladevorgang nicht, wenn das Ersetzen Sie ihn durch einen neuen Akku. Ende seiner Gebrauchsdauer. Ladegerät angeschlossen ist. Brechen Sie den Ladevorgang ab, warten Sie eine Weile und laden Sie dann erneut auf. Die Temperatur des Akkus bzw.
- Seite 70 Fahrradcomputer Symptom Ursache / Möglichkeit Abhilfemaßnahme Der Akkuladestand ist möglicherweise Laden Sie den Akku wieder auf und schalten unzureichend. Sie den Strom erneut ein. Halten Sie den Taster Ein-/Aus gedrückt, um Ist der Strom eingeschaltet? den Strom einzuschalten. Wenn der Akku am Fahrrad montiert ist und gerade geladen wird, kann er nicht Wird der Akku aufgeladen? eingeschaltet werden.
- Seite 71 Sonstige Symptom Ursache / Möglichkeit Abhilfemaßnahme Beim Drücken des Schalters ertönen zwei Pieptöne und Betrieb des gedrückten Schalters wurde Dies zeigt keine Fehlfunktion an. der Schalter kann nicht deaktiviert. betätigt werden. Dies tritt auf, wenn eine Warnung oder ein Fehler auf dem Display des Fahrradcomputers angezeigt wird.
- Seite 72 * Schlüsselnummer Die Nummer, die am Schlüssel angebracht ist, ist erforderlich, wenn Sie zusätzliche Schlüssel kaufen müssen. Notieren Sie die Nummer im folgenden Feld und bewahren Sie diese an einem sicheren Ort auf. Schlüsselnummer Bitte beachten: Änderungen im Interesse der technischen Weiterentwicklung bleiben jederzeit vorbehalten. (German)
