Heizkessel aufstellen
6.3.3 Kesselblock-Wärmeschutz montieren
Beachten Sie für die richtige Lage des Wärmeschutzes
folgende Punkte:
" Helle Seite der Wärmeschutzmatten zum Heizkessel
" Kesselblock-Wärmeschutz unter dem Heizkessel
durchschieben und um den Kesselkörper legen.
" Überlappung des Kesselblock-Wärmeschutzes mit
Klammern befestigen
6.3.4 Vorderwand-Wärmeschutz montieren
ANWENDERHINWEIS
Der größere Abstand (a) des Vorderwand
Wärmeschutzes muss bei der Montage
nach oben zeigen.
" Vorderwand-Wärmeschutz so auf die Vorderwand
des Heizkessels schieben, dass die helle Seite zum
Heizkessel zeigt.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005
2
1
1
1

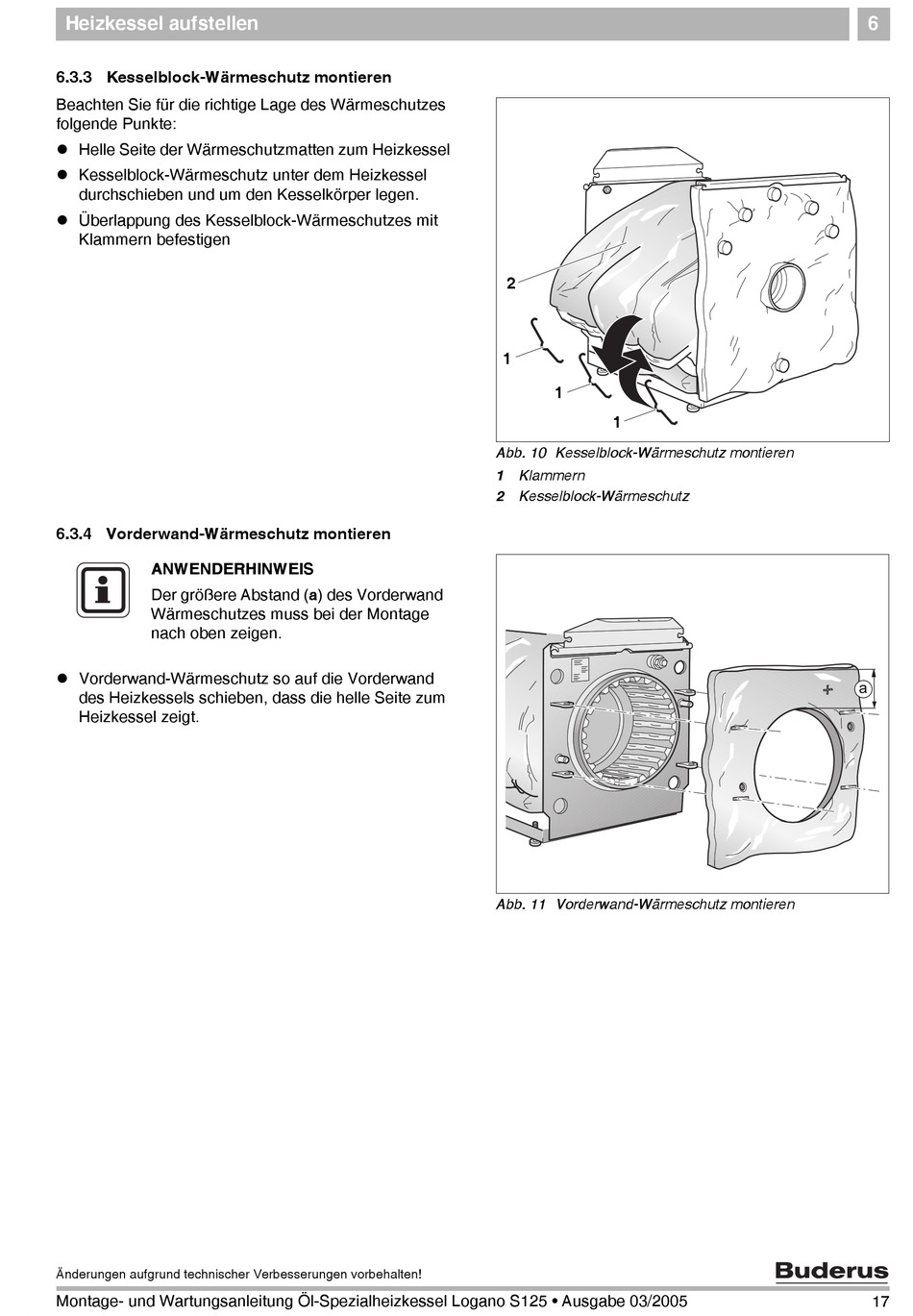

Abb. 10 Kesselblock-Wärmeschutz montieren
