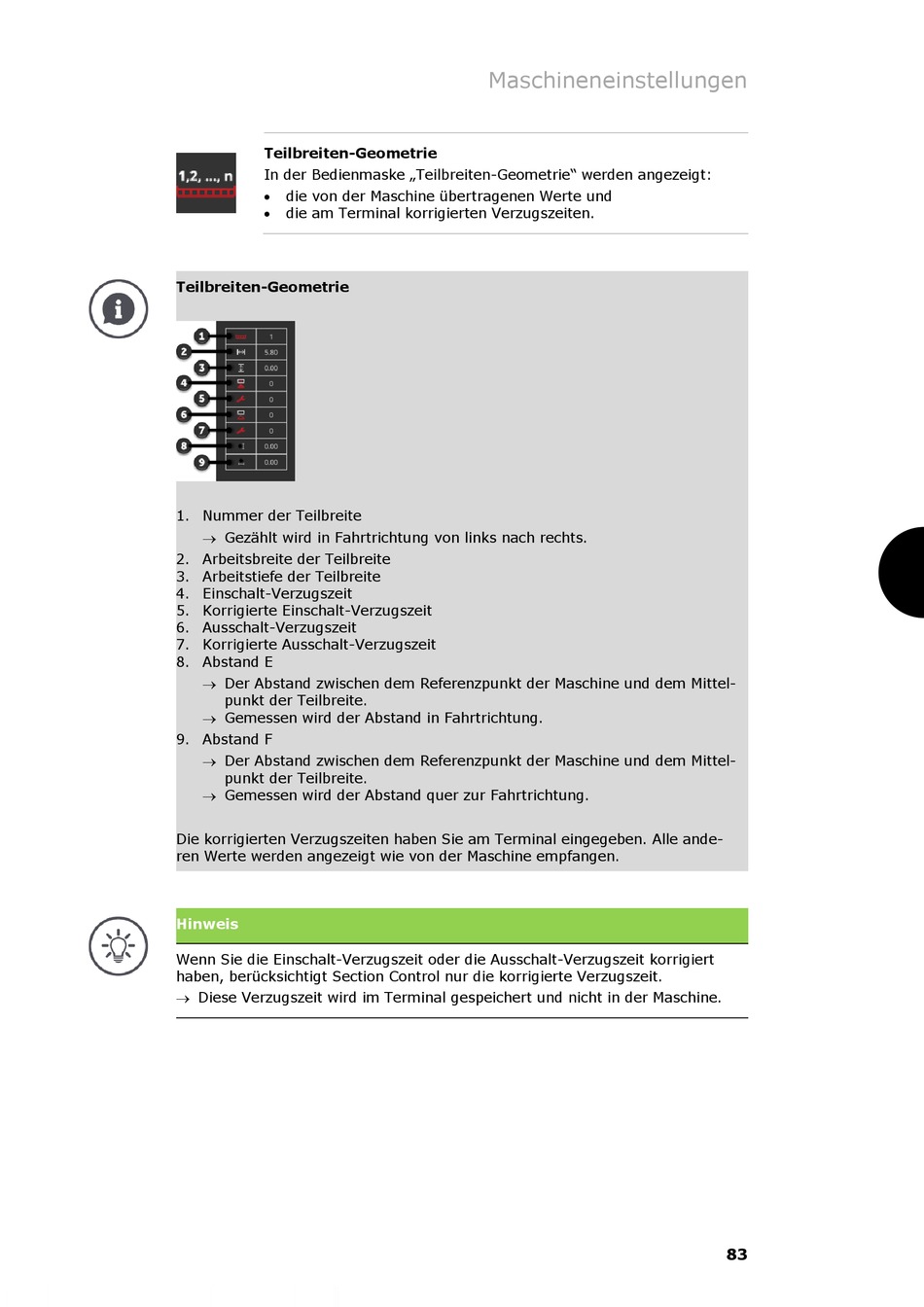

isobus CCI 1200 Betriebsanleitung Seite 95

Teilbreiten-Geometrie
In der Bedienmaske „Teilbreiten-Geometrie" werden angezeigt:
 die von der Maschine übertragenen Werte und
 die am Terminal korrigierten Verzugszeiten.
Teilbreiten-Geometrie
1. Nummer der Teilbreite
 Gezählt wird in Fahrtrichtung von links nach rechts.
2. Arbeitsbreite der Teilbreite
3. Arbeitstiefe der Teilbreite
4. Einschalt-Verzugszeit
5. Korrigierte Einschalt-Verzugszeit
6. Ausschalt-Verzugszeit
7. Korrigierte Ausschalt-Verzugszeit
8. Abstand E
 Der Abstand zwischen dem Referenzpunkt der Maschine und dem Mittel-
punkt der Teilbreite.
 Gemessen wird der Abstand in Fahrtrichtung.
9. Abstand F
 Der Abstand zwischen dem Referenzpunkt der Maschine und dem Mittel-
punkt der Teilbreite.
 Gemessen wird der Abstand quer zur Fahrtrichtung.
Die korrigierten Verzugszeiten haben Sie am Terminal eingegeben. Alle ande-
ren Werte werden angezeigt wie von der Maschine empfangen.
Hinweis
Wenn Sie die Einschalt-Verzugszeit oder die Ausschalt-Verzugszeit korrigiert
haben, berücksichtigt Section Control nur die korrigierte Verzugszeit.
 Diese Verzugszeit wird im Terminal gespeichert und nicht in der Maschine.
Maschineneinstellungen
83
