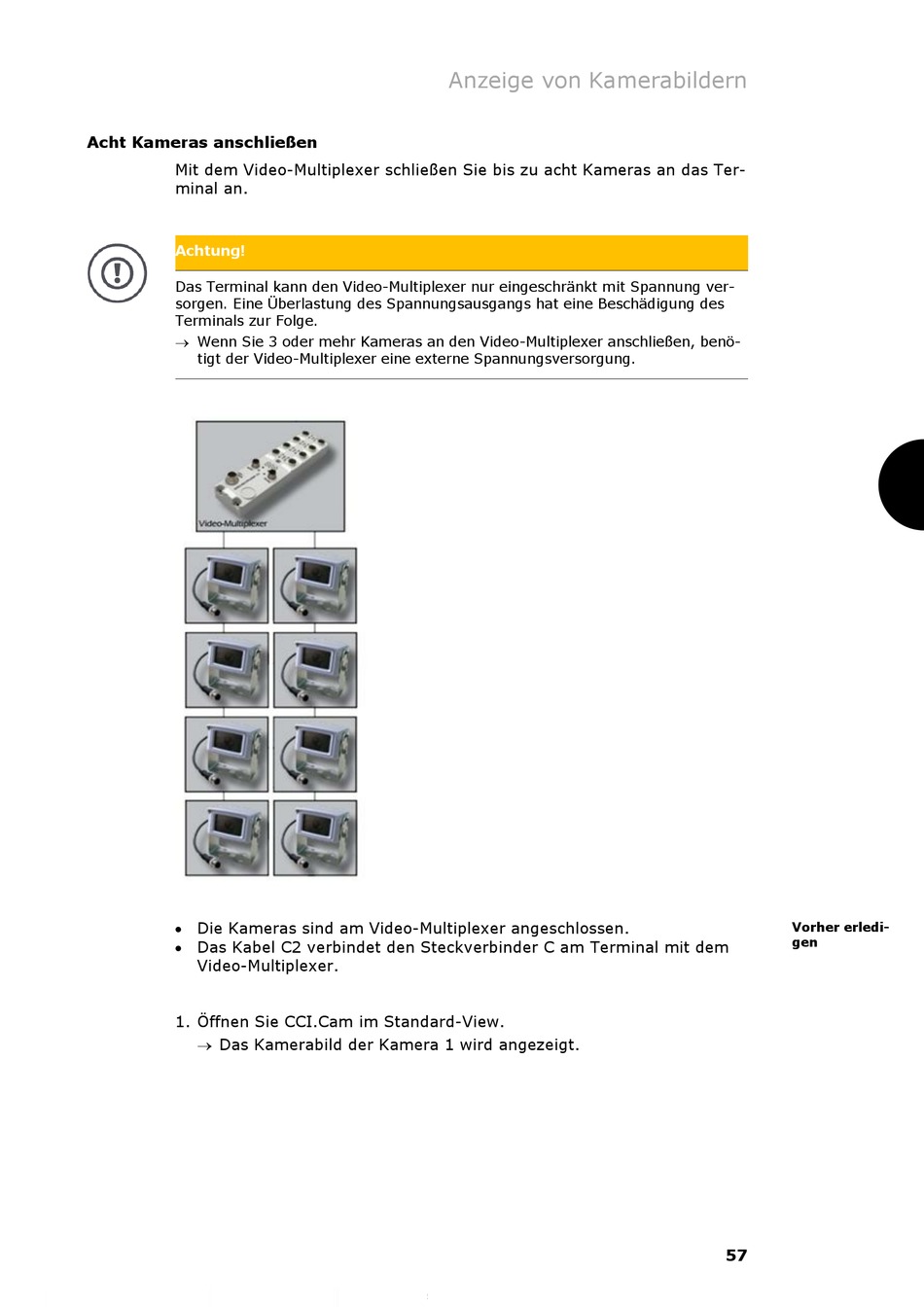

Acht Kameras anschließen
Mit dem Video-Multiplexer schließen Sie bis zu acht Kameras an das Ter-
minal an.
Achtung!
Das Terminal kann den Video-Multiplexer nur eingeschränkt mit Spannung ver-
sorgen. Eine Überlastung des Spannungsausgangs hat eine Beschädigung des
Terminals zur Folge.
 Wenn Sie 3 oder mehr Kameras an den Video-Multiplexer anschließen, benö-
tigt der Video-Multiplexer eine externe Spannungsversorgung.
 Die Kameras sind am Video-Multiplexer angeschlossen.
 Das Kabel C2 verbindet den Steckverbinder C am Terminal mit dem
Video-Multiplexer.
1. Öffnen Sie CCI.Cam im Standard-View.
 Das Kamerabild der Kamera 1 wird angezeigt.
Anzeige von Kamerabildern
Vorher erledi-
gen
