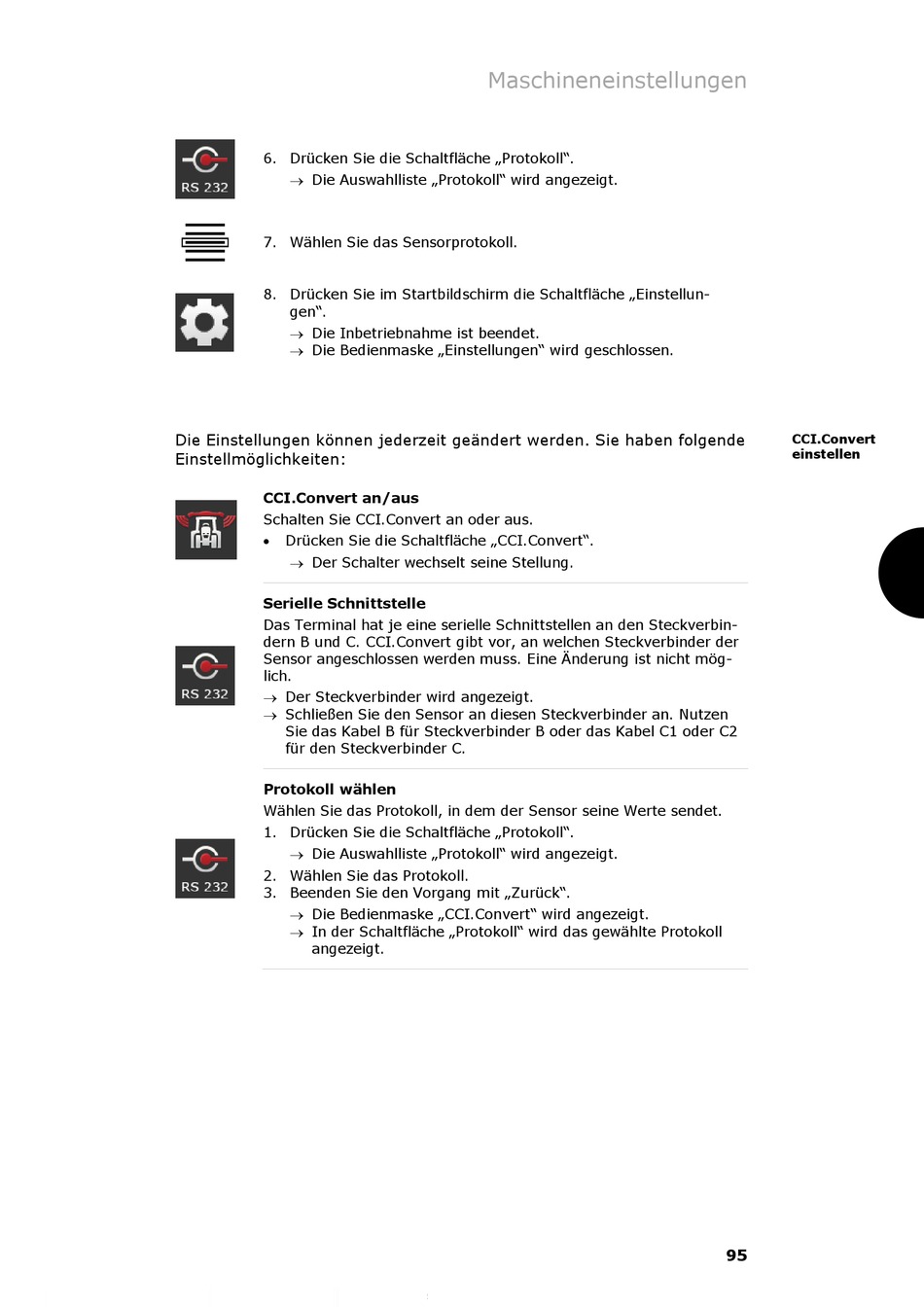

isobus CCI 1200 Betriebsanleitung Seite 107

6. Drücken Sie die Schaltfläche „Protokoll".
 Die Auswahlliste „Protokoll" wird angezeigt.
7. Wählen Sie das Sensorprotokoll.
8. Drücken Sie im Startbildschirm die Schaltfläche „Einstellun-
gen".
 Die Inbetriebnahme ist beendet.
 Die Bedienmaske „Einstellungen" wird geschlossen.
Die Einstellungen können jederzeit geändert werden. Sie haben folgende
Einstellmöglichkeiten:
CCI.Convert an/aus
Schalten Sie CCI.Convert an oder aus.
 Drücken Sie die Schaltfläche „CCI.Convert".
 Der Schalter wechselt seine Stellung.
Serielle Schnittstelle
Das Terminal hat je eine serielle Schnittstellen an den Steckverbin-
dern B und C. CCI.Convert gibt vor, an welchen Steckverbinder der
Sensor angeschlossen werden muss. Eine Änderung ist nicht mög-
lich.
 Der Steckverbinder wird angezeigt.
 Schließen Sie den Sensor an diesen Steckverbinder an. Nutzen
Sie das Kabel B für Steckverbinder B oder das Kabel C1 oder C2
für den Steckverbinder C.
Protokoll wählen
Wählen Sie das Protokoll, in dem der Sensor seine Werte sendet.
1. Drücken Sie die Schaltfläche „Protokoll".
 Die Auswahlliste „Protokoll" wird angezeigt.
2. Wählen Sie das Protokoll.
3. Beenden Sie den Vorgang mit „Zurück".
 Die Bedienmaske „CCI.Convert" wird angezeigt.
 In der Schaltfläche „Protokoll" wird das gewählte Protokoll
angezeigt.
Maschineneinstellungen
CCI.Convert
einstellen
95
