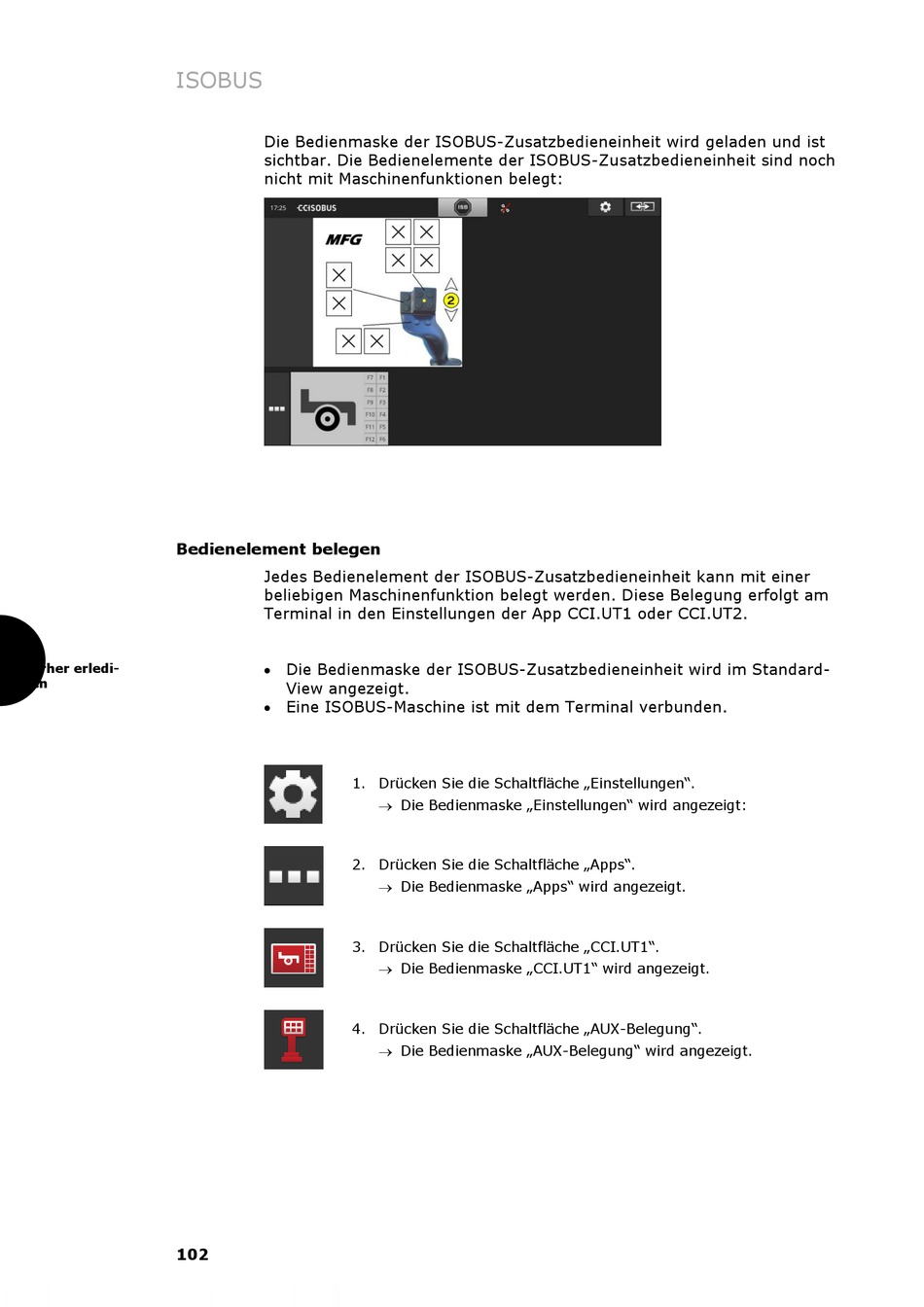

isobus CCI 1200 Betriebsanleitung Seite 114

ISOBUS
Bedienelement belegen
Vorher erledi-
gen
102
Die Bedienmaske der ISOBUS-Zusatzbedieneinheit wird geladen und ist
sichtbar. Die Bedienelemente der ISOBUS-Zusatzbedieneinheit sind noch
nicht mit Maschinenfunktionen belegt:
Jedes Bedienelement der ISOBUS-Zusatzbedieneinheit kann mit einer
beliebigen Maschinenfunktion belegt werden. Diese Belegung erfolgt am
Terminal in den Einstellungen der App CCI.UT1 oder CCI.UT2.
 Die Bedienmaske der ISOBUS-Zusatzbedieneinheit wird im Standard-
View angezeigt.
 Eine ISOBUS-Maschine ist mit dem Terminal verbunden.
1. Drücken Sie die Schaltfläche „Einstellungen".
 Die Bedienmaske „Einstellungen" wird angezeigt:
2. Drücken Sie die Schaltfläche „Apps".
 Die Bedienmaske „Apps" wird angezeigt.
3. Drücken Sie die Schaltfläche „CCI.UT1".
 Die Bedienmaske „CCI.UT1" wird angezeigt.
4. Drücken Sie die Schaltfläche „AUX-Belegung".
 Die Bedienmaske „AUX-Belegung" wird angezeigt.
